3.
OK
6(783

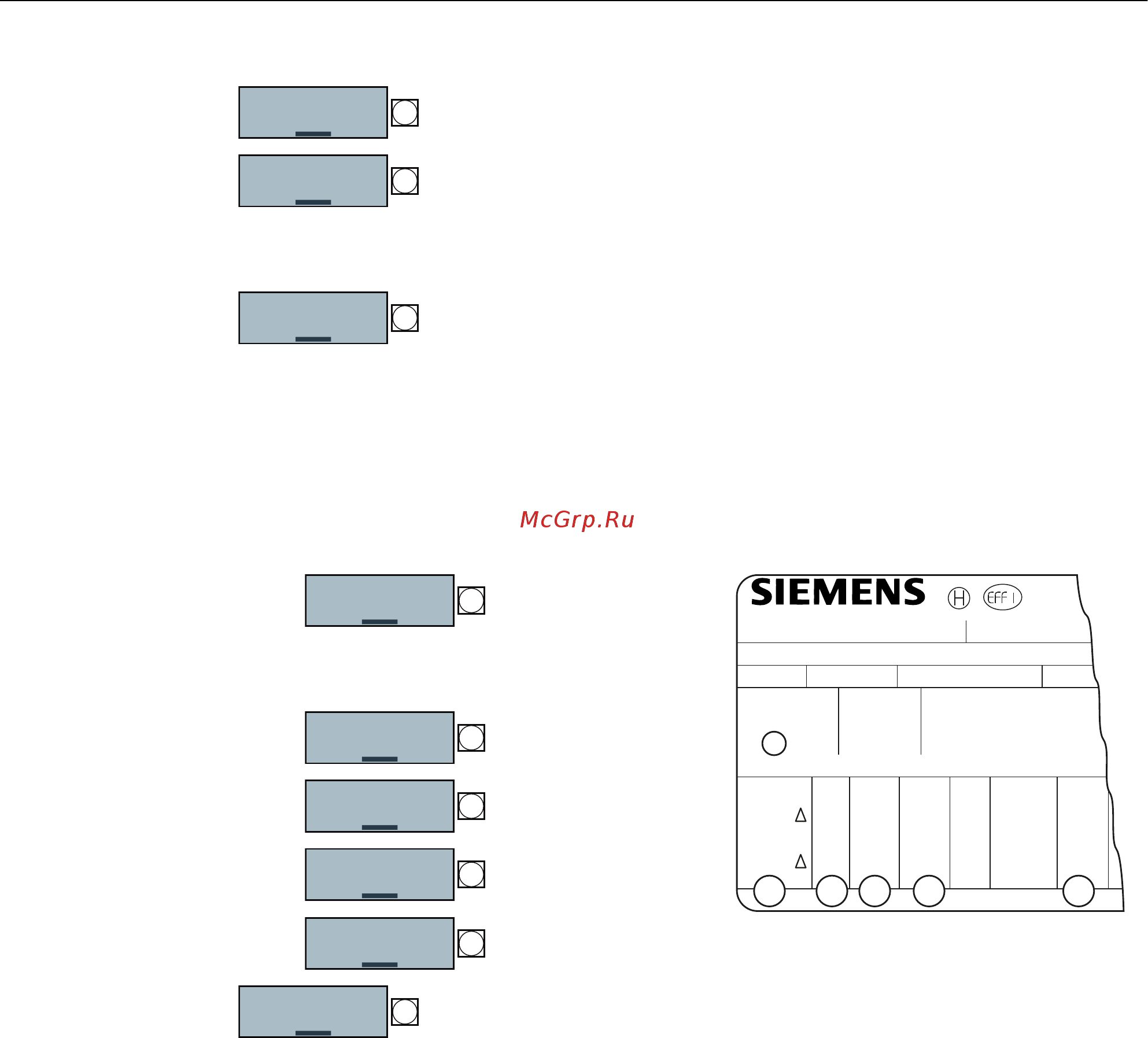

Нажмите в «SETUP» кнопку OK для начала базового ввода в эк‐
сплуатацию.
4.
OK
5(6(7
Если перед базовым вводом в эксплуатацию необходимо сбросить
все параметры на заводскую настройку:
4.1. Переключите индикацию с помощью кнопки-стрелки: nO → YES
4.2. Нажмите кнопку ОК.
5.
OK
3
&75/02'
VF LIN U/f-управление с линейной характеристикой для про‐
стых задач, например, горизонтальных транспортеров.
VF QUAD U/f-управление с квадратичной характеристикой для
простых задач с вентиляторами и насосами.
SPD N EN Мы рекомендуем использовать векторное управление.
Дополнительную информацию о типах регулирования можно на‐
йти в разделе Выбор типа управления (с. 90).
6. Перенесите данные с таблички с паспортными данными двигателя в преобразова‐
тель.
6.1.
OK
3
(8586$
Стандарт двигателя
84.5%
84.5%
86.5%
NOM.EFF
IP55
E0807/0496382_
IMB3
UNIREX-N3
40°C Tamb Th.Cl. 155(F)25 kg
MG1-12 NEMA
SF 1.15 CONT
60Hz:
Intervall: 4000hrs
IEC/EN 60034 100L
3~Mot. 1LE10011AC434AA0
6206-2ZC3
6206-2ZC3
Bearing
DE
NE 11g
15g
D-91056 Erlangen
-20°C
Y
400
460
690
V
970
970
1175
rpm
0.73
0.73
0.69
PF
3.15
3.5
2.05
A kWHz
50
60
50
1.5
1.5
1.5
KW 50HZ IEC
HP 60HZ NEMA
KW 60HZ IEC 60 Гц
6.2.
OK
3
02792/7
Номинальное напря‐
жение
6.3.
OK
3
027&855
Номинальный ток
6.4.
OK
3
02732:
Мощность IEC (кВт)
NEMA (л.с.)
6.5.
OK
3
027530
Номинальная часто‐
та вращения
7.
OK
3
027,'
Идентификация параметров двигателя
Выберите метод для измерения преобразователем параметров
подключенного двигателя:
OFF Параметры двигателя не измеряются.
STIL ROT Рекомендуемая установка: Измерение параметров
двигателя в состоянии покоя и при вращающемся дви‐
гателе.
STILL Измерение параметров двигателя в состоянии покоя.
Выберите эту установку в одном из следующих слу‐
чаев:
● В качестве типа управления было выбрано
«SPD N EN», но свободное вращение двигателя
невозможно, например, из-за механического
ограничения участка перемещения.
● В качестве типа управления было выбрано U/f-
управление, например, «VF LIN» или «VF QUAD».
ROT Измерение параметров двигателя при вращающемся
двигателе.
Ввод в эксплуатацию
5.4 Базовый ввод в эксплуатацию
Преобразователь с управляющими модулями CU230P-2
94 Руководство по эксплуатации, 04/2014, FW V4.7, A5E34257946G AA
