Параметр Описание
p2190 Контроль нагрузки – Порог момента вращения 3 нижний
p2192 Время задержки контроля нагрузки
Время задержки для сообщения «Выход из диапазона допуска контроля момента
вращения»
Дополнительную информацию по этим функциям можно найти в функциональных
схемах 8012 и 8013, а также в списке параметров справочника по параметрированию.
8.7.10 Контроль на предмет потери нагрузки
Потеря нагрузки
С помощью этой функции преобразователь контролирует частоту или скорость
вращения компонента машины. Преобразователь проверяет, имеется ли сигнал
датчика. При отсутствии сигнала в течение заданного времени преобразователь выдает
сообщение об ошибке.
Примеры применения функции:
● Контроль редуктора у приводов движения или подъемных устройств
● Контроль приводного ремня у вентиляторов или ленточных транспортеров
● Защита от блокировки в случае насосов или ленточных транспортеров
S
',[
)
S
9
',[
7
U[ [
S
)
W
W

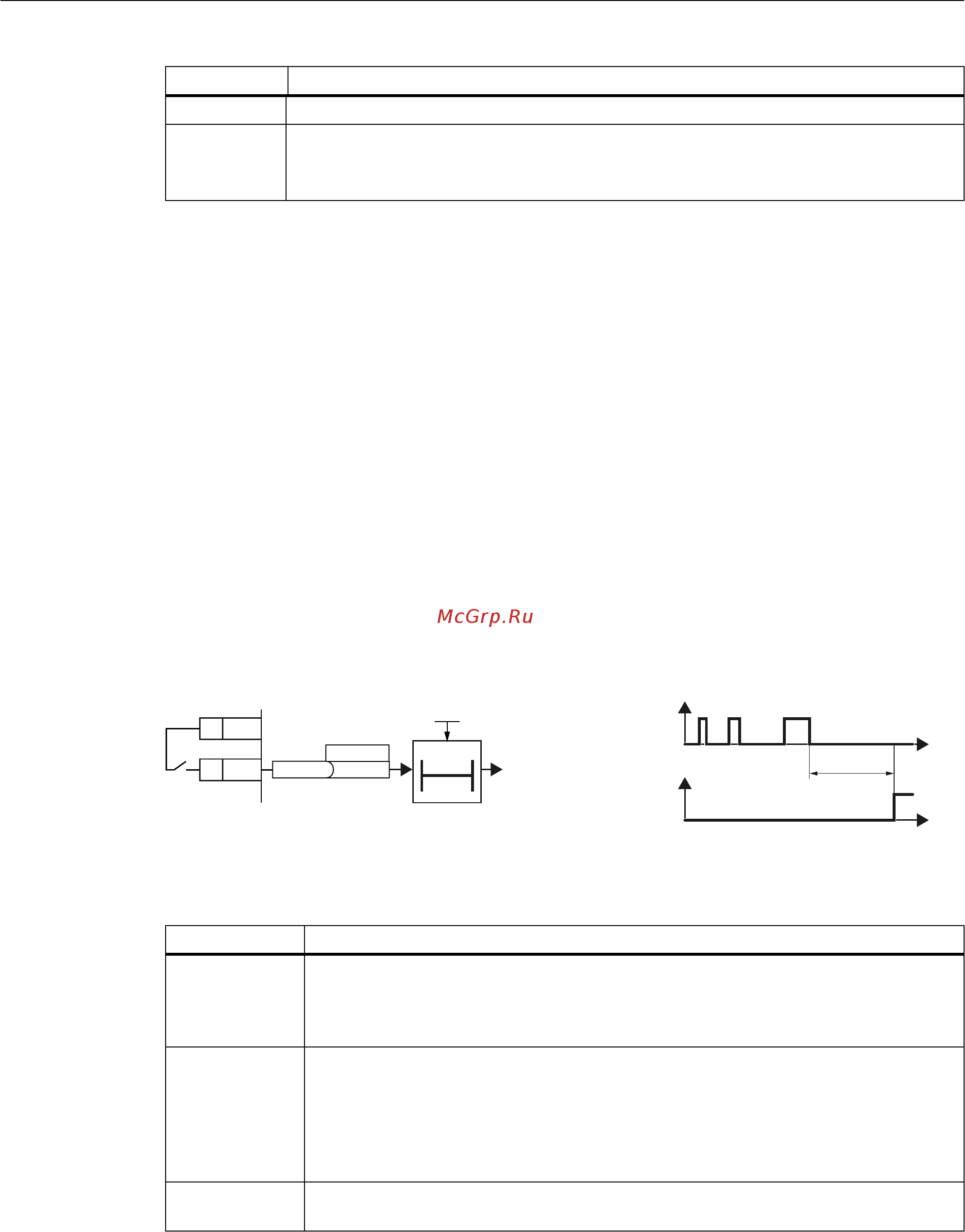

Рис. 8-31 Функциональная схема и временная характеристика контроля потери нагрузки
Параметр Описание
p2192 Время задержки контроля нагрузки (заводская настройка 10 с)
Если после включения двигателя сигнал «НИЗКИЙ» остается на соответствую‐
щем цифровом входе дольше этого времени, то преобразователь сигнализи‐
рует потерю нагрузки (F07936)
p2193 = 1…3 Конфигурация контроля нагрузки (заводская настройка: 1)
0: контроль отключен
1: контроль момента вращения (см. Контроль момента нагрузки (защита уста‐
новки) (с. 213)) и потери нагрузки
2: контроль отклонения скорости вращения (см. ниже) и потери нагрузки
3: контроль потери нагрузки
p3232 = 722.x Контроль нагрузки, обнаружение потери (заводская настройка: 1)
Соедините контроль нагрузки с цифровым входом DI x на выбор.
Дополнительную информацию можно найти в списке параметров и в функциональной
схеме 8013 справочника по параметрированию.
Настройка функций
8.7 Специализированные функции
Преобразователь с управляющими модулями CU230P-2
Руководство по эксплуатации, 04/2014, FW V4.7, A5E34257946G AA 215
