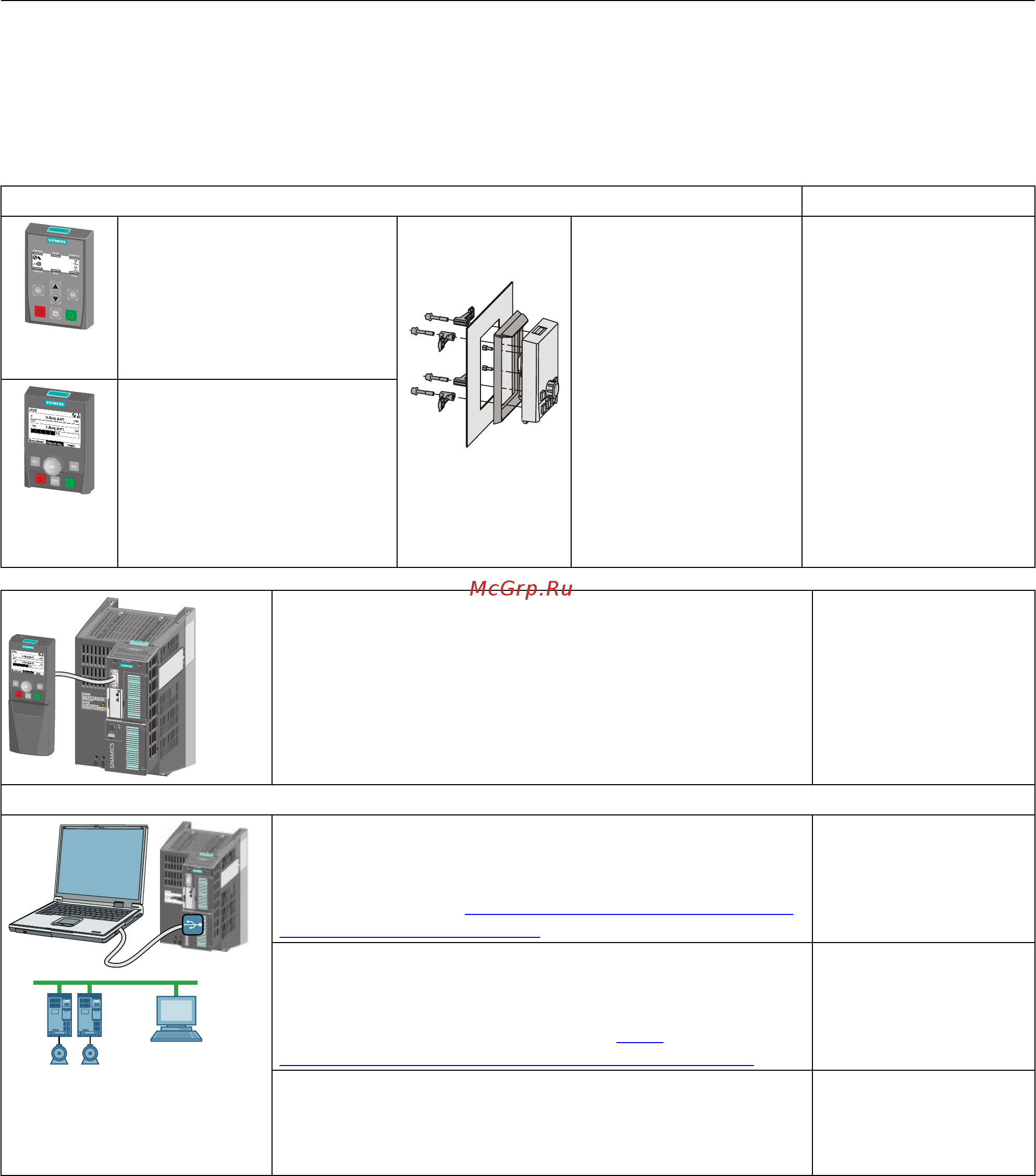

3.5 Инструменты для ввода преобразователя в эксплуатацию
Следующие инструменты служат для ввода в эксплуатацию, диагностики и управления
преобразователем, а также для сохранения и передачи настроек преобразователя.
Панели оператора Номер для заказа
BOP-2 (Basic Operator Panel) -
крепится на преобразователь
защелкиванием
● Двустрочная индикация
● Управляемый базовый
ввод в эксплуатацию
Комплект для монтажа в
дверцу для IOP/BOP-2
● Для установки
BOP‑2 или IOP в
дверце
электрошкафа.
● Степень защиты с
IOP: IP54 или
UL Type 12
● Степень защиты с
BOP‑2: IP55
BOP-2:
6SL3255-0AA00-4CA1
IOP:
6SL3255-0AA00-4JA0
Комплект для монтажа в
дверцу:
6SL3256-0AP00-0JA0
IOP (Intelligent Operator Panel)
- крепится на преобразова‐
тель защелкиванием
● Текстовый дисплей
(открытый текст)
● Управление в режиме
меню и мастера настройки
Для мобильного использования IOP:
Ручной терминал IOP с блоком питания и аккумуляторами,
а также соединительным кабелем RS232
Соблюдайте макс. допустимую длину в 5 м при использова‐
нии собственного соединительного кабеля.
6SL3255-0AA00-4HA0
ПО для PC
STARTER
Соединение с преобразователем с помощью интерфейса
USB, PROFIBUS или PROFINET
Загрузка: STARTER (http://support.automation.siemens.com/
WW/view/en/10804985/130000)
STARTER на DVD:
6SL3072-0AA00-0AG0
Startdrive
Соединение с преобразователем с помощью интерфейса
USB, PROFIBUS или PROFINET
Загрузка: Пусковой преобразователь (http://
support.automation.siemens.com/WW/view/en/68034568)
Пусковой преобразова‐
тель на DVD:
6SL3072-4CA02-1XG0
Комплект SINAMICS для соединения ПК с преобразовате‐
лем -2
Включает подходящий кабель USB (3 м) для соединения ПК
с преобразователем.
6SL3255-0AA00-2CA0
Описание
3.5 Инструменты для ввода преобразователя в эксплуатацию
Преобразователь с управляющими модулями CU230P-2
Руководство по эксплуатации, 04/2014, FW V4.7, A5E34257946G AA 41
