Введение
2
2.1 О настоящем руководстве
Для кого и почему нужно руководство по эксплуатации?
Фокусной группой, для которой в первую очередь предназначено данное руководство
по эксплуатации, являются монтажники, пусконаладчики и операторы станков.
Руководство по эксплуатации описывает устройства и компоненты устройств и дает
фокусной группе необходимую информацию по правильному и безопасному монтажу,
подключению, настройке и вводу в эксплуатацию преобразователя.
Что описывается в руководстве по эксплуатации?
Руководство по эксплуатации это сжатый обзор всей необходимой информации для
правильной и безопасной работы преобразователя.
Информация в руководстве по эксплуатации была подобрана таким образом, что ее
вполне достаточно для стандартных решений и обеспечения эффективного ввода в
эксплуатацию привода. Там, где это признано полезным, вставлена дополнительная
информация для новичков.
Кроме этого, руководство по эксплуатации содержит информацию по специальным
случаям использования. Т.к. для проектирования и параметрирования таких
приложений требуются солидные базовые знания технологии, то информация
представлена в соответствующей сжатой форме. Это относится, к примеру, к работе с
системами полевых шин и работе в безопасно-ориентированных приложениях.

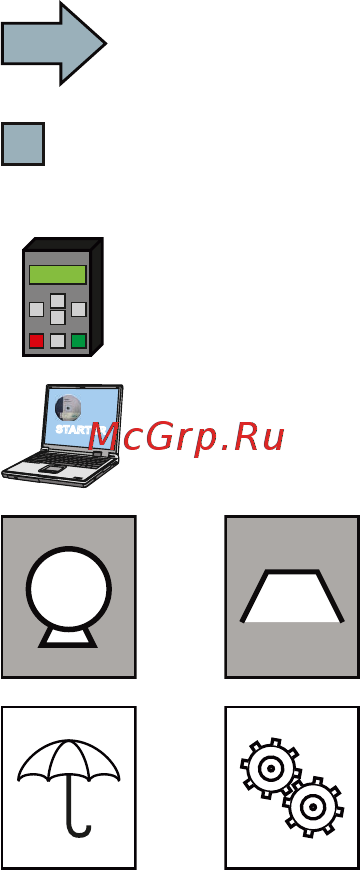

Что означают символы в руководстве?
Начало инструкции.
Конец инструкции.
Следующий далее текст действителен для панели оператора.
STARTER
Текст ниже относится к использованию ПК со STARTER.
0
Примеры для символов функций преобразователя.
С одного из этих символов начинается описание соответствую‐
щей функции преобразователя.
См. также: Обзор функций преобразователя (с. 141).
Преобразователь с управляющими модулями CU230P-2
Руководство по эксплуатации, 04/2014, FW V4.7, A5E34257946G AA 23
