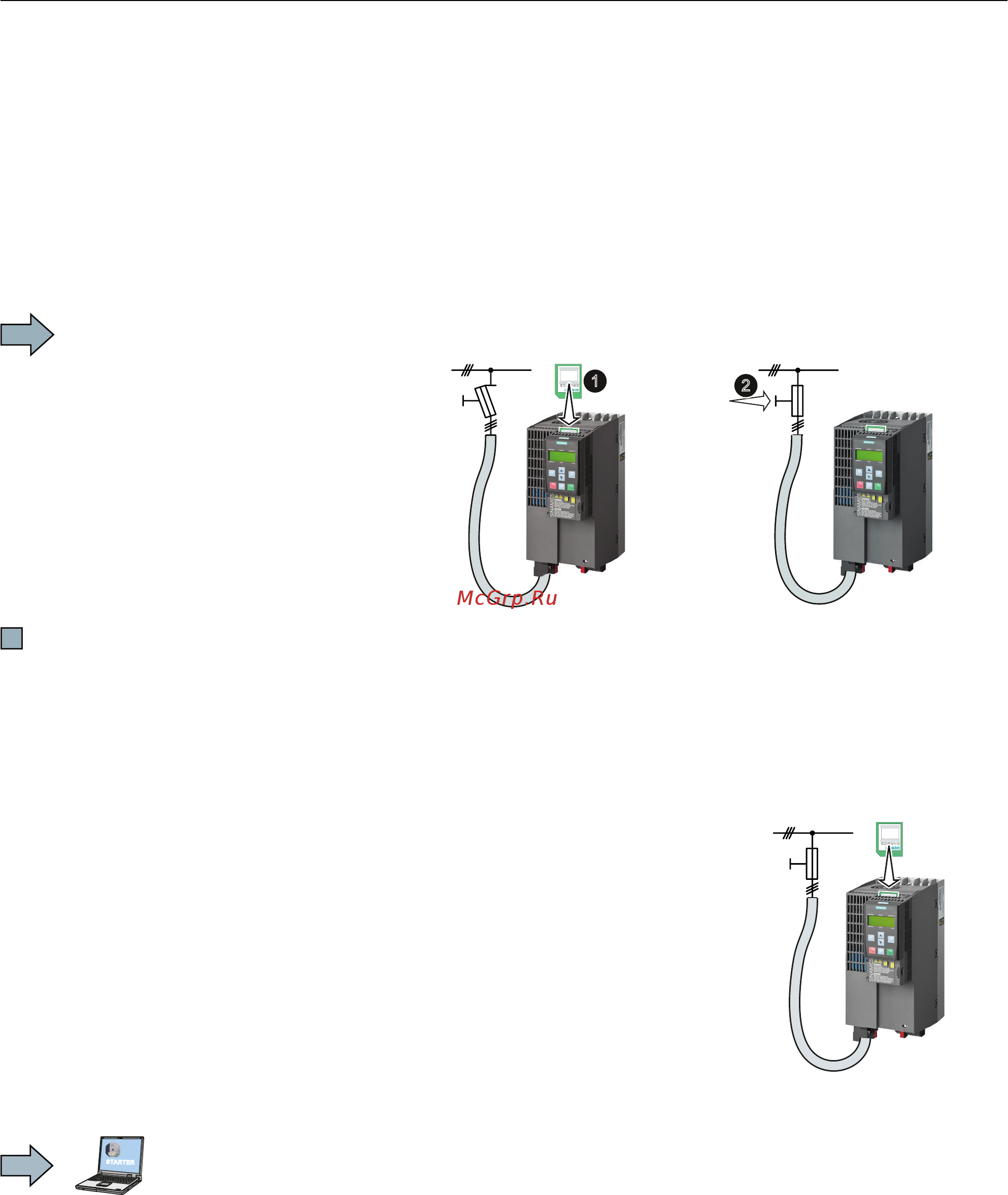

9.1.2 Передача настройки с карты памяти
Автоматическая передача
Условие
Электропитание преобразователя выключено.
Порядок действий
Автоматическая передача настроек выполняется следующим образом:
1. Вставьте карту памяти в
преобразователь.
2. После включите
электропитание
преобразователя.
6,1$0 ,&6
Если на карте памяти находятся действительные данные параметров, то
преобразователь применяет данные с карты памяти.
Передача вручную
Условия
● Электропитание преобразователя включено.
● В преобразователь вставлена карта памяти.
6,1$0 ,&6
Порядок действий
Для передачи настроек с карты памяти на преобразователь действуйте следующим
образом:
1. Перейдите с помощью STARTER в онлайн и выберите в своем приводе «Drive
Navigator».
2. Нажмите экранную кнопку «Ввод в эксплуатацию».
3. Нажмите экранную кнопку для переноса данных с карты памяти в преобразователь.
STARTER
Резервное копирование данных и серийный ввод в эксплуатацию
9.1 Сохранение и передача настроек с помощью карты памяти
Преобразователь с управляющими модулями CU230P-2
Руководство по эксплуатации, 04/2014, FW V4.7, A5E34257946G AA 251
