Принцип действия
ОСТОРОЖНО!
Опасность ожога при прикосновении к горячему тормозному резистору
Тормозной резистор в рабочем режиме нагревается до высокой температуры.
Прикосновение к тормозному резистору может привести к ожогам.
● Ни в коем случае не прикасайтесь к тормозным резисторам в рабочем режиме.
Преобразователь управляет тормозным прерывателем в зависимости от своего
напряжения в промежуточном контуре. Напряжение промежуточного контура
повышается, как только в преобразователь поступает генераторная мощность при
торможении двигателя. Тормозной прерыватель преобразует эту мощность в
тормозном резисторе в тепло. Тем самым не допускается повышение напряжения
промежуточного контура выше предельного значения U
ZK, max
.
̹͕͓͕͎͔͕͖͉͇͙͗͐͗͌͗͌͒ͣ͢
͇͙͑͏͉͔͌
̳͕͔͕͙͉ͣ͋͘͠͏͇͙͊͌͒ͦ
͓͕͙͕͔͇͗ͦ
͔͇͙͕͔͇͊͌͌͗͗ͦ
̸͕͕͙͑͗ͣ͘
̴͇͖͍͔͗ͦ͌͏͖͕͓͍͚͙͕͔͕͕͌͗͌͊͞
͕͔͙͚͇͑͗8
ZK
8
ZK, max
U
U
W
W
W
W

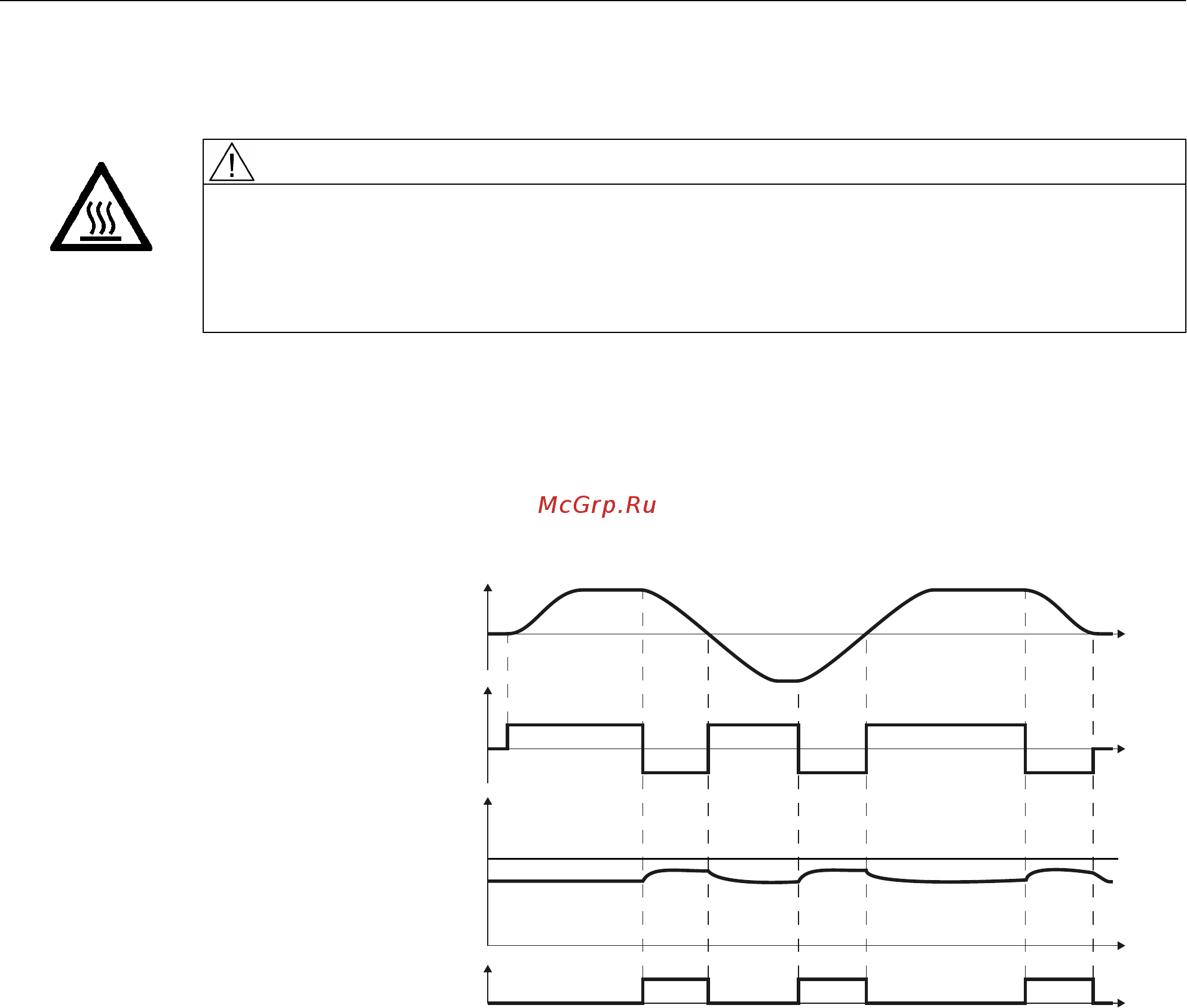

Рис. 8-23 Упрощенное представление реостатного торможения во времени
Настройка функций
8.7 Специализированные функции
Преобразователь с управляющими модулями CU230P-2
200 Руководство по эксплуатации, 04/2014, FW V4.7, A5E34257946G AA
