Quadrum DigiPlus / Quadrum DigiPlus Green
+
C
–
+
C
–
+
C
–
+
C
–
K
L
J
I
H
G
103
PT
Quadrum DigiPlus Green: tecnologia de laser verde
A distância à qual um laser é visível para o olho humano depende da sua cor e do comprimento de
onda. Isso deve-se à fisiologia do olho humano – verde parece-nos mais claro do que vermelho. Por
isso, consoante a iluminação ambiente os lasers verdes são muito mais visíveis do que os vermelhos,
em interiores até 12 x mais brilho. Isso permite aplicações em superfícies escuras, distâncias mais longas
e trabalhos com uma iluminação ambiente muito forte. Como grandeza de referência para a diferença
de brilho é aplicado um laser vermelho com 635 nm de comprimento de onda.
Em comparação com os lasers vermelhos, a luz laser verde só pode ser gerada indirectamente. Por esse
motivo podem surgir oscilações que estão relacionadas com o sistema:
– A temperatura operacional ideal equivale a 20°C. Fora da temperatura de trabalho de 0 a 40°C, o laser
de rotação verde fica mais escuro. IMPORTANTE: antes de ligar o aparelho, esperar até que se tenha
adaptado à temperatura ambiente.
– Luminosidade diferente do laser de um aparelho para o outro. Estas oscila – ções não são aceites nos
casos de reclamações.
– Lasers verdes funcionam apenas com determinados receptores de laser e o máximo alcance do receptor
de laser é reduzido. A este respeito, veja os dados técnicos.

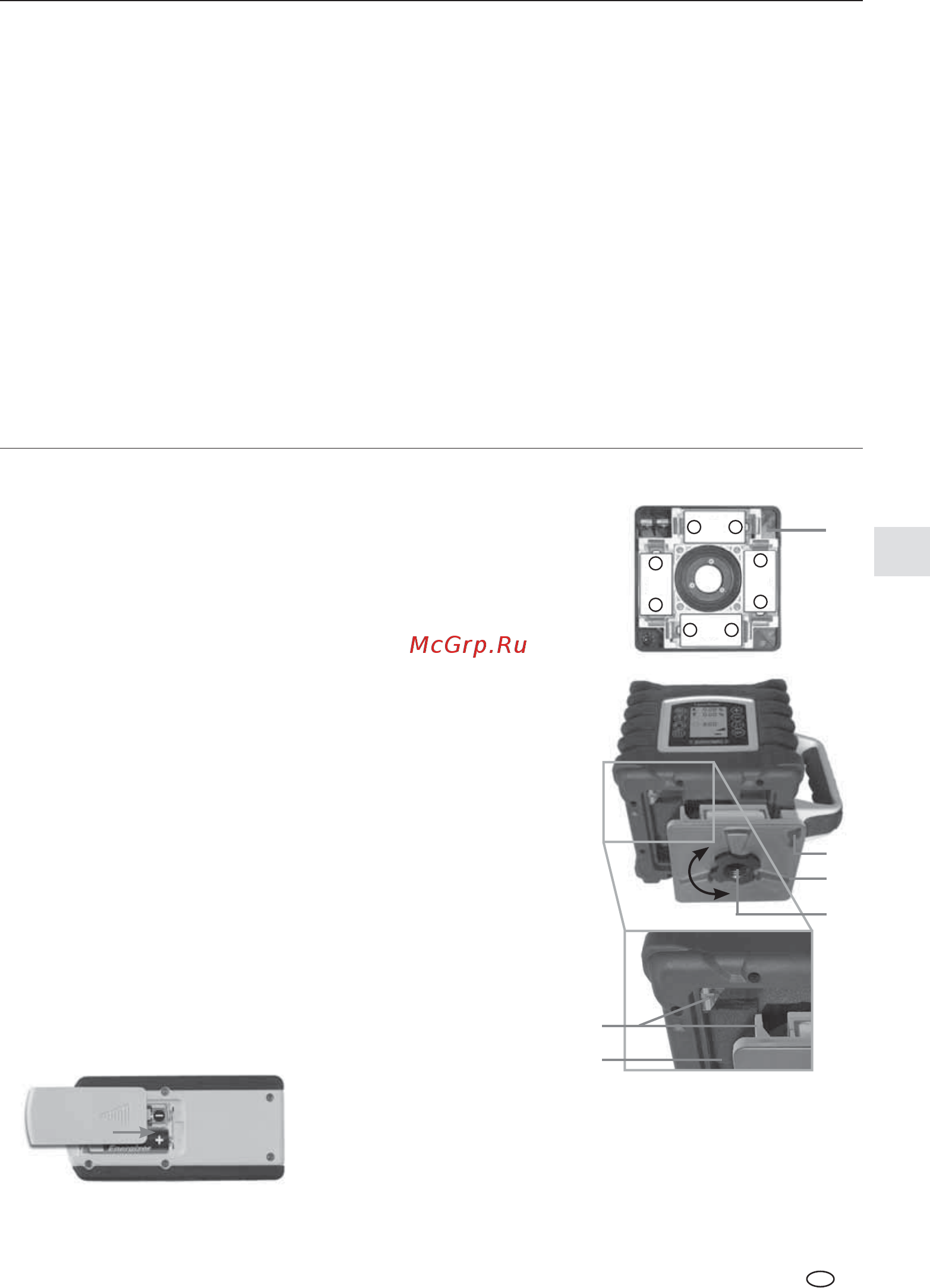

Carregar o acumulador
– Carregar completamente o acumulador antes de usar o aparelho.
– Ligue o carregador à rede eléctrica e à tomada para carregador (J)
do compartimento do acumulador (L). Use apenas o carregador
fornecido. Se for usado um aparelho errado, a garantia caduca.
O acumulador também pode ser carregado fora do aparelho.
– Enquanto o acumulador é carregado, o LED do carregador (N)
acende com cor vermelha. O processo de carga está concluído
quando o LED acende com cor verde. Se o aparelho não estiver
ligado ao carregador, o LED do carregador pisca.
– Alternativamente também podem ser usadas pilhas alcalinas
(4 x tipo C). Coloque-as no compartimento de pilhas (K).
Observe para isso os símbolos para instalação.
– Insira o acumulador (L) ou o compartimento de pilhas (K) no
compartimento de inserção (G) e aparafuse firmemente com
o parafuso de fixação (I). Os contactos eléctricos (H) têm que
ser conectados neste passo.
– Com o acumulador inserido, o aparelho pode ser usado durante
o processo de carga.
– Se no visor LC estiver sempre a piscar o símbolo de pilha (14), é
preciso substituir as pilhas ou voltar a carregar os acumuladores.
Inserção das pilhas no controlo remoto
– Observe a polaridade correcta.
Quadrum_DigiPlus_Rev0112.indd 103 13.02.12 12:07
