Manuell lutningsfunktion upp till 6|° – horisontellt
Vid aktivering av lutningsfuktionen stängs sensorautomatiken av. Tryck på strömbrytaren och håll den
intryckt, tills att handsymbolen (19) på LC-displayen lyser för att koppla om lasern till manuellt läge.
Tryck på X-/Y-knappen för att ställa in det horisontella planet. Med plus/minus-knapparna kan man
justera lutningen med hjälp av motorn. Då kan X- och Y-axlarna justeras var för sig. Se nedanstående
bild.

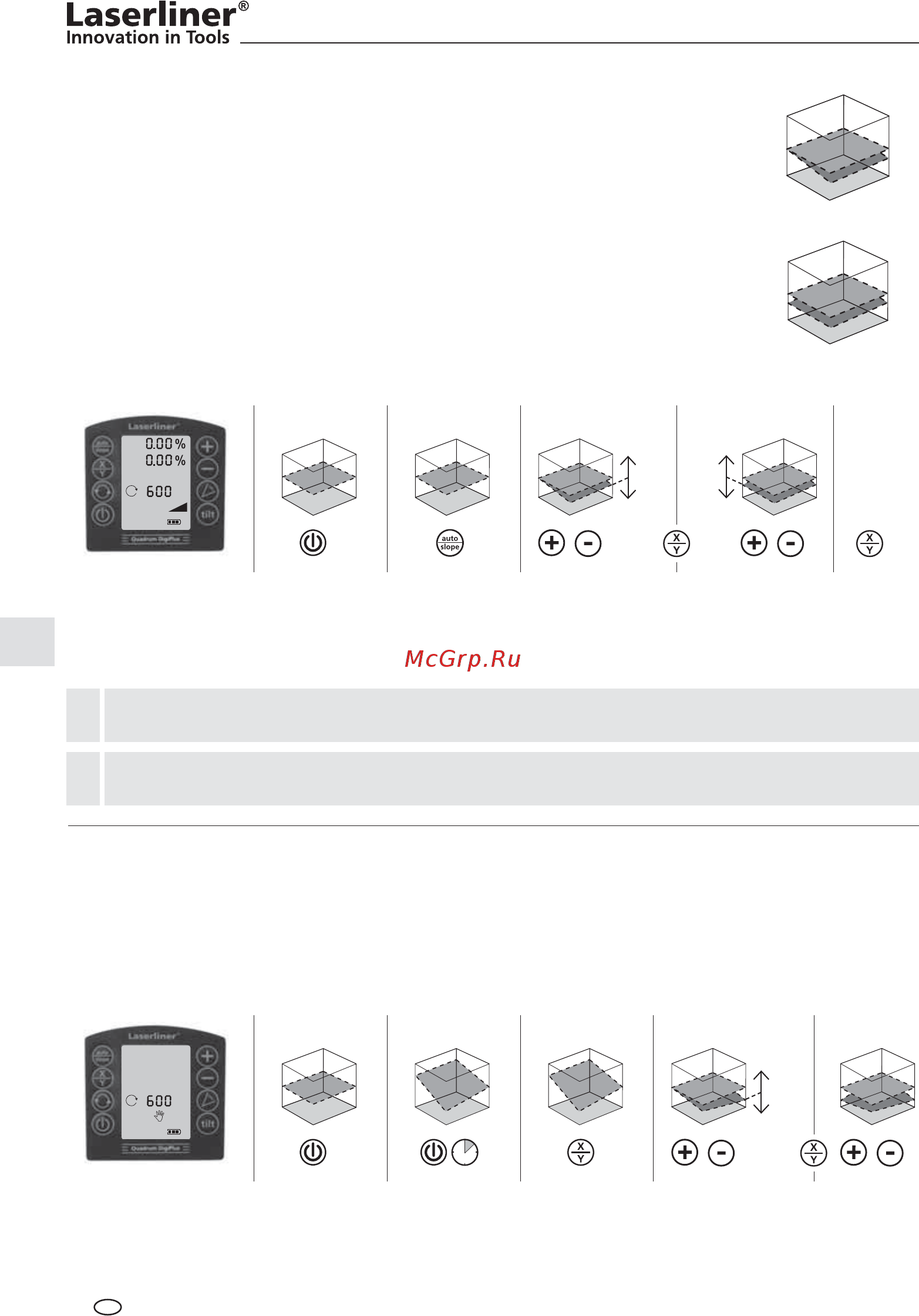

Digital lutningsfunktion (DualGrade-funktion)
Det horisontella planet kan lutas digitalt i X- och Y-xeln. Den maximala lutningen
är upp till ±10Ɓ% i ett plan. Det maximala inmatningsvärdet per axel reduceras vid
summan av båda axlarna. På den stora LC-displayen visas värdena som också kan
anges separerade från varandra.
Injustering av axlarna: Tryck på knappen auto/slope (1). Indikatorn för X-axeln
blinkar på LC-displayen. Siffervärdena kan ställas in med hjälp av Plus- och
Minus-knapparna (5/6). Vid ett tryck på X-/Y-knappen (2) sker ett byte till Y-axeln.
Då kan Y-värdet ställas in med hjälp av Plus- och Minus-knapparna (5/6). Vid ett
nytt tryck på X-/Y-knappen (2) bekräftas inmatningen. Därefter ställs rotationslasern
in på det önskade värdet. Se bilderna nedan.
Viktigt: Det går inte att göra några fler inmatningar under nivelleringen, medan nivelleringssymbolen
(17) på LC-displayen blinkar. När nivelleringssymbolen släcks, är nivelleringen klar. Därefter går det att
ställa in nya värden.
I 2 plan
Vid den digitala lutningsfuktionen är sensorautomatiken aktiv.
!
X-/Y-axlarna är markerade på rotationslasern.
!
I 1 plan
