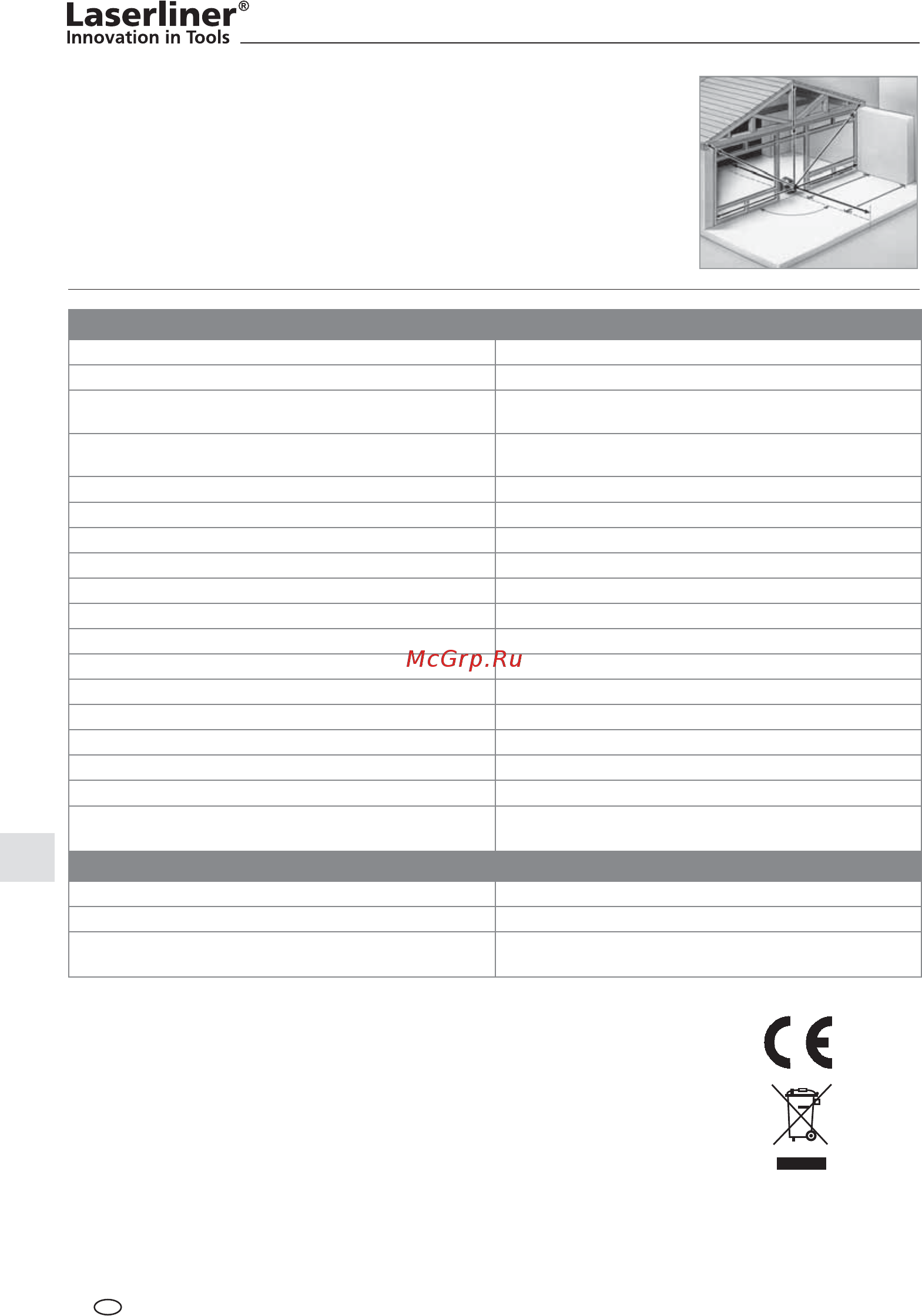

164
UA
Технічні дані (Право на технічні зміни збережене)
Діапазон автоматичного нівелювання ± 6°
Точність ± 0,75 мм / 10 м
Горизонтальне й вертикальне
нівелювання
Автоматичне, за допомогою
електронних рівней та серводвигунів.
Швидкість налаштування близько 30 сек на увесь робочий кут
Вертикальний візирний промінь 90° до площини обертання
Швидкість обертання 0, 60, 120, 300, 600 об/хв
Пульт дистанційного керування Інфрачервоний (ІЧ)
Довжина хвиль лазера червоного / зеленого
650 нм / 532 нм
Клас лазера червоного / зеленого 3R (EN60825-1:2007-10)
Вихідна потужність лазера, червоного / зеленого < 5 мВт
Живлення Потужний акумулятор / батарейки (4 шт. типу C)
Ресурс акумулятора, червоний / зелений лазер близько 35 годин / близько 14 годин
Ресурс батарейок, червоний / зелений лазер близько 50 годин / близько 8 годин
Тривалість заряджання акумулятора близько 6 годин
Робоча температура червоного / зеленого -10°C ... + 50°C / 0°C ... + 40°C
Температура зберігання -10°C ... + 70°C
Клас захисту IP 66
Габаритні розміри (Ш x В x Г) /
Маса (із акумулятором)
215 x 205 x 165 мм /
2,6 кг
Пульт дистанційного керування
Живлення 2 шт. по 1,5 В, типу AAA
Дальність дії пульта дистанційного керування макс. 30 м (ІЧ-пульт)
Габаритні розміри (Ш x В x Г) /
Маса (із акумулятором)
63 x 130 x 24 мм /
0,15 кг
Нормативні вимоги ЄС й утилізація
Цей пристрій задовольняє всім необхідним нормам щодо вільного обігу
товарів в межах ЄС.
Згідно з європейською директивою щодо електричних і електронних приладів,
що відслужили свій термін, цей виріб як електроприлад підлягає збору й
утилізації окремо від інших відходів.
Детальні вказівки щодо безпеки й додаткова інформація на сайті:
www.laserliner.com/info
Робота з візирним або прямовисним лазерним
променем
Прилад утворює два візирні лазерні промені. У горизонтальному режимі
за їх допомогою можна будувати прямовисну лінію. У вертикальному
режимі візирні промені слугують для вирівнювання приладу. Для цього
візирні лазерні промені юстирують паралельно стіні. Тоді будують
вертикальну лазерну площину під прямим кутом до стіни (див. рисунок).
Quadrum_DigiPlus_Rev0112.indd 164 13.02.12 12:11
