Manuell hellingsfunksjon inntil 6° – horisontal
Når hellingsfunksjonen aktiveres, slås sensorautomatikken av. For å aktivere laserens manuelle modus,
holder du PÅ/AV-tasten inne inntil håndsymbolet (19) vises i LC-displayet. Trykk på X-/Y-tasten for å
stille inn det horisontale området. Pluss- / minus-knappene gjør det mulig å justere hellingen med
motorkraft. Her er det mulig å justere X- og Y-aksen atskilt. Se illustrasjonene nedenfor.

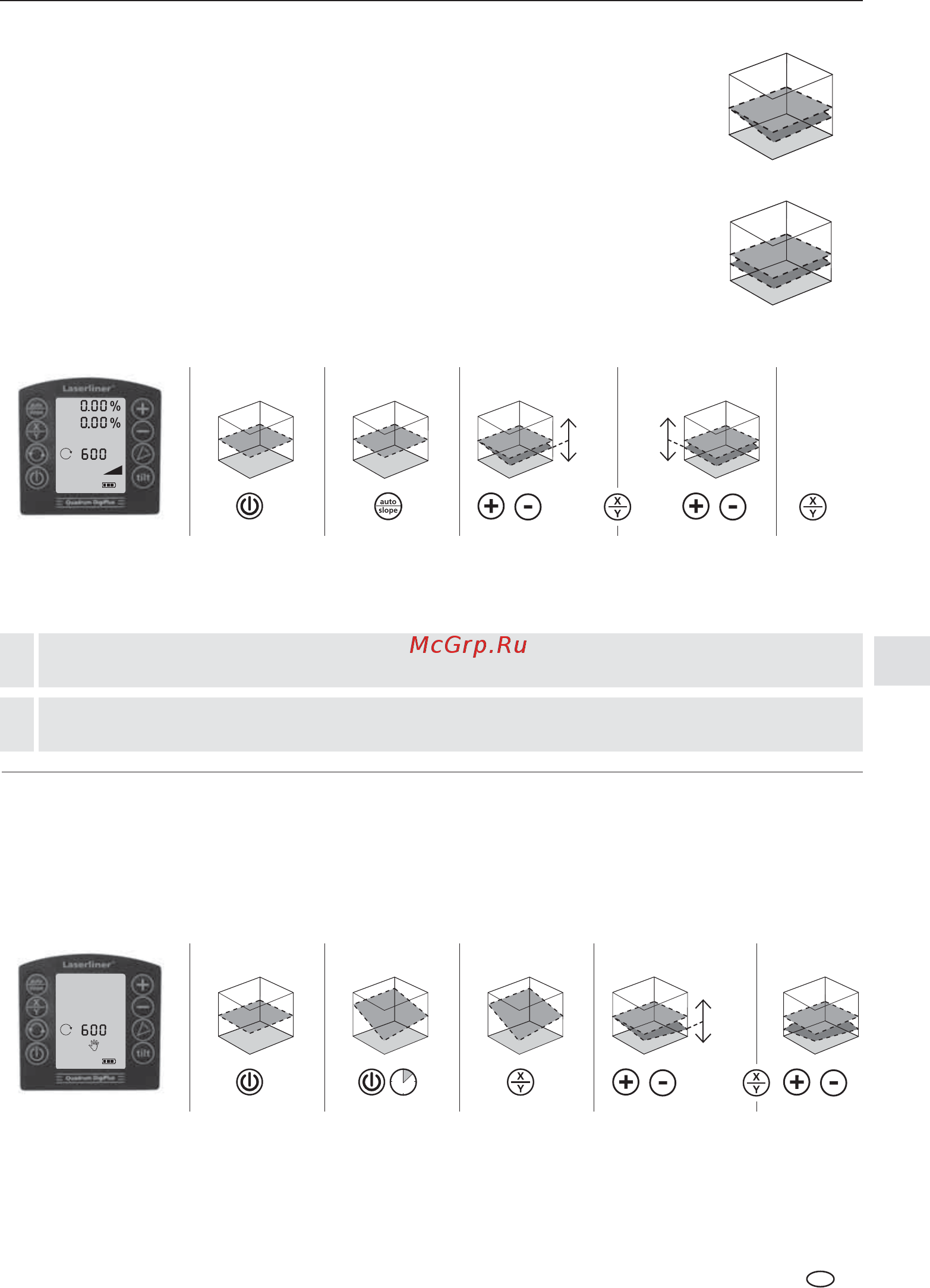

Digital hellingsfunksjon (DualGrade-funksjon)
Det horisontale nivået kan vinkles digitalt i X- og Y-aksen. Maks. helning i et område
er ±10%. I summen av begge akser reduseres den maksimale innstillingsverdien per
akse. Verdiene vises på det store LC-displayet. De kan stilles inn atskilt fra hverandre.
Innstilling av aksene: Trykk på auto/slope-tasten (1). Visning av X-aksen blinker i
LC-displayet. Du kan innstille tallverdiene med pluss- og minustastene (5/6). Trykk på
X-/Y-tasten (2) for å veksle til Y-aksen. Du kan da stille inn Y-verdien med pluss- og
minustastene (5/6). Trykk en gang til på X-/Y-tasten (2) for å bekrefte innstillingen.
Deretter stilles apparatet inne på ønsket verdi. Se bildene under.
Viktig: Under nivellering kan det ikke foretas flere innstillinger. Nivelleringsymbolet (17) blinker i
LC-displayet. Når nivelleringsymbolet slukker, er nivelleringen avsluttet og det kan stilles inn nye verdier.
På 2 nivåer
Sensorautomatikken er aktiv i forbindelse med den digitale hellingsfunksjonen
!
X-/Y-aksene er markert på apparatet.
!
På 1 nivå
