C
–
+
C
–
+
C
–
+
C
–
K
L
J
I
H
G
114
SE
Quadrum DigiPlus Green: Grön laserteknik
På vilket avstånd man kan se en laserstråle med blotta ögat bestäms av dess färg respekltive våglängd.
Detta bygger på det mänskliga ögats fysiologi – grönt verkar ljusare för oss än rött. Beroende på de
omgivande ljusförhållandena har den gröna lasern betydligt högre synbarhet än den röda; inomhus kan
den uppfattas som upp till 12 gånger ljusare. Detta gör att den kan användas på mörka ytor, på längre
avstånd och vid betydligt starkare ljusförhållanden. Som referensstorhet för skillnaden i ljusstyrka har en
röd laser med våglängden 635 nm använts.
I motsats till röda laserstrålar kan det gröna laserljuset bara alstras indirekt. Därför kan systemberoende
avvikelser uppträda:
– Den optimala drifttemperaturen är 20 °C. Utanför arbetstemperaturen 0-40Ɓ°C blir den gröna
rotationslasern mörkare. VIKTIGT: Innan apparaten slås på behöver den anpassa sig till den
omgivande temperaturen.
– Ljusstyrkan kan skilja sig från en apparat till en annan. Dessa avvikelser är undantagna från
reklamationsrätten.
– Grön laser fungerar bara med vissa lasermottagare och den maximala räckvidden för
lasermottagning är mindre. Se tekniska data.

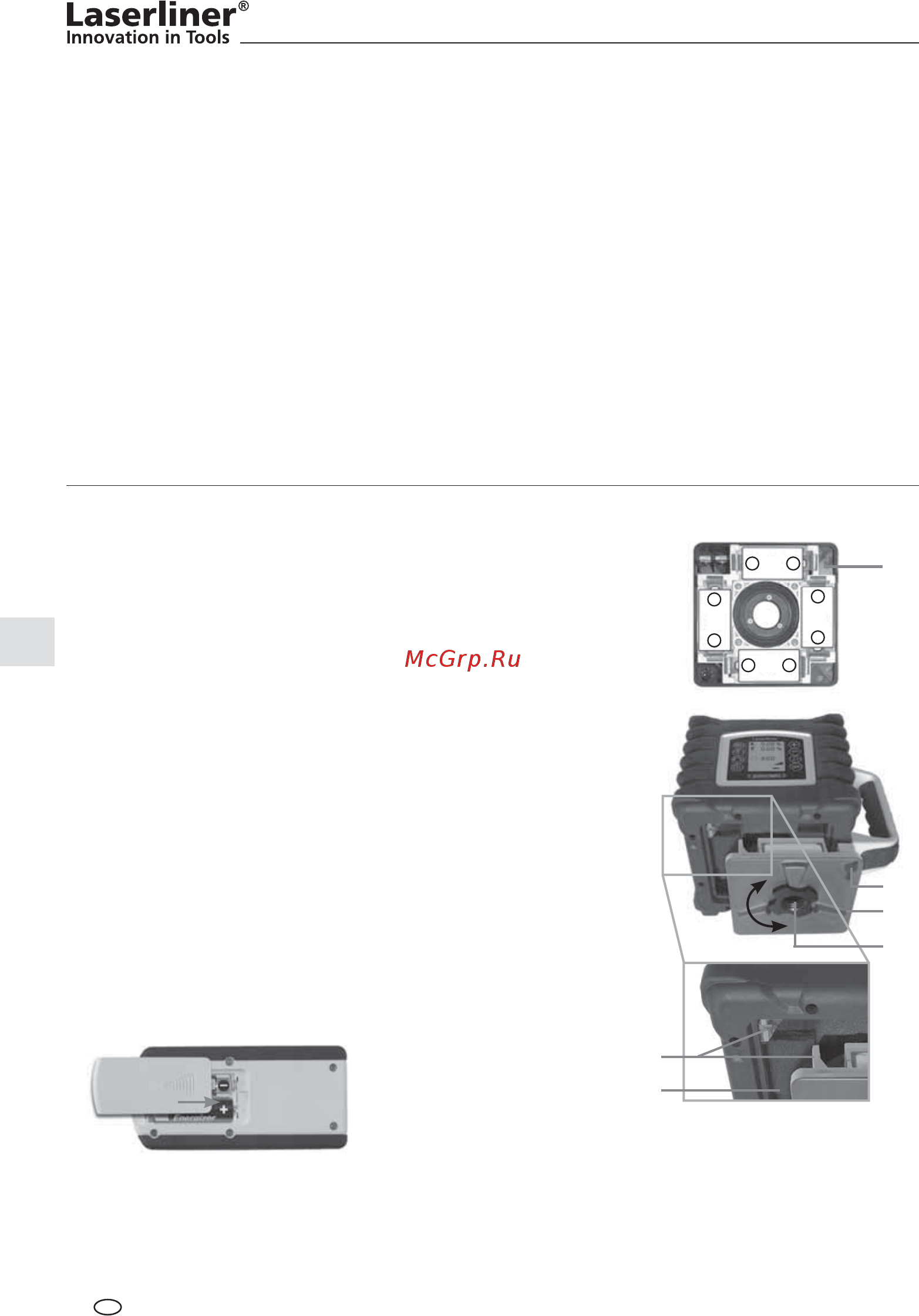

Laddning av batteri
– Ladda batteriet helt innan det sätts in i apparaten.
– Anslut laddaren till nätuttaget och batterifackets (L) laddningsuttag
(J). Använd bara det medföljande laddningsaggregatet. Garantin
gäller inte om annat aggregat används. Batteriet kan även laddas
utan att sitta i apparaten.
– När batteriet laddas lyser en LED på laddningsaggregatet (N) rött.
Laddningen är klar och avstängd när denna LED lyser grönt. När
enheten inte är ansluten till laddaren, blinkar kontrollampan på
nätaggregatet.
– Alternativt kan även alkaliska batterier (4 st Typ C) användas.
De läggs i batterifacket (K). Lägg dem som symbolerna visar.
– Skjut in batteriet (L) respektive batterifacket (K) i facket (G) och
dra åt fästskruven (I). De elektriska kontakterna (H) måste anslutas.
– Med batteri isatt kan apparaten användas under laddningen.
– Blinkar batterisymbolen (14) kontinuerligt på LC-displayen,
måste batterierna bytas alternativt laddas upp.
Isättning av batterier i fjärrkontrollen
– Se till att vända polerna rätt.
Quadrum_DigiPlus_Rev0112.indd 114 13.02.12 12:08
