![Laserliner Quadrum DigiPlus 410 S 053.300A [238/244] Οριζόντια χωροστάθμιση και κατακόρυφη χωροστάθμιση](/img/pdf.png)

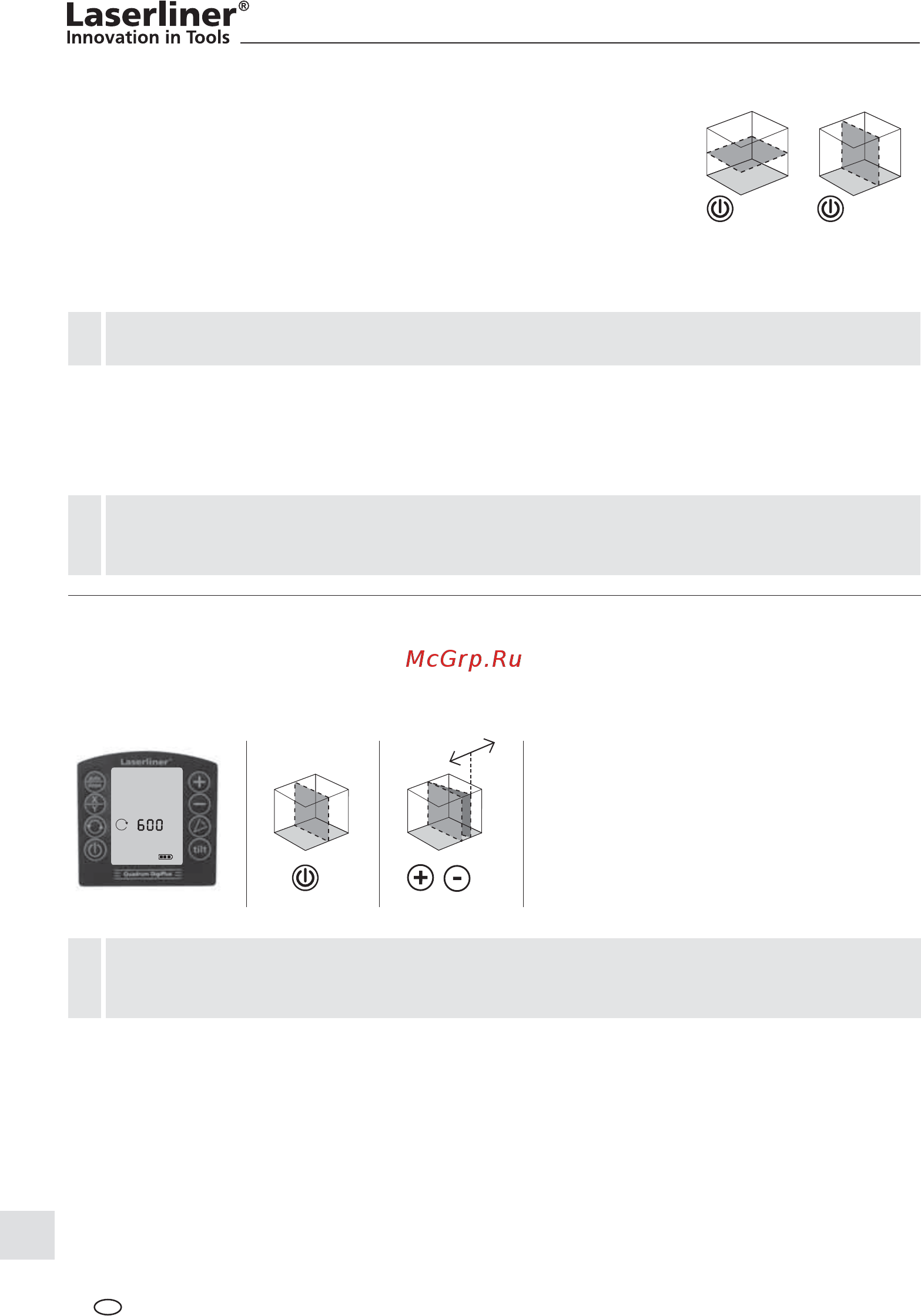

Laserliner Quadrum DigiPlus 410 S 053.300A [238/244] Οριζόντια χωροστάθμιση και κατακόρυφη χωροστάθμιση
![Laserliner Quadrum DigiPlus 410 S 053.300A [238/244] Οριζόντια χωροστάθμιση και κατακόρυφη χωροστάθμιση](/views2/1594262/page238/bgee.png)
auto auto
auto
X
± 6°
1. 2.
238
GR
Οριζόντια χωροστάθμιση και κατακόρυφη
χωροστάθμιση
– Οριζόντια: Τοποθετήστε τη συσκευή κατά το δυνατό σε επίπεδη επιφάνεια
ή στερεώστε τη σε έναν τρίποδα.
– Κατακόρυφα: Τοποθετήστε τη συσκευή στα πλευρικά πόδια στήριξης. Το
πεδίο χειρισμού δείχνει προς τα πάνω. Με την προαιρετική βάση τοίχου (αρ.
αντικειμένου 080.70) είναι δυνατή η συναρμολόγηση σε έναν τρίποδα στην
κατακόρυφη χρήση.
– Πιέστε το πλήκτρο ΟΝ/ΟFF.
Το περιστροφικό λέιζερ μετά την ενεργοποίηση ευθυγραμμίζεται αυτόματα.
!
– Πραγματοποιείται αυτόματα χωροστάθμιση της συσκευής σε μια περιοχή ± 6°. Στη φάση ρύθμισης
το λέιζερ αναβοσβήνει και η κεφαλή πρίσματος παραμένει σε ηρεμία. Όταν πραγματοποιηθεί η
χωροστάθμιση, το λέιζερ ανάβει διαρκώς και περιστρέφεται με το μέγ. αριθμό στριφών. Βλέπε ως προς
αυτό το κεφάλαιο „Sensor Automatic“ και „ADS-Tilt“
Εάν η συσκευή έχει τοποθετηθεί υπερβολικά λοξά (εκτός του ορίου των 6°), ακούγεται ένα
προειδοποιητικό σήμα, η κεφαλή πρίσματος ακινητοποιείται και το λέιζερ αναβοσβήνει.
Σε αυτή την περίπτωση η συσκευή πρέπει να τοποθετηθεί σε μία επίπεδη επιφάνεια.
!
Προσδιορισμός θέσης του κατακόρυφου επιπέδου λέιζερ
Στην κατακόρυφη λειτουργία είναι δυνατός ο ακριβής προσδιορισμός θέσης του επιπέδου λέιζερ. Το
αυτόματο σύστημα αισθητήρα „Sensor Automatic“ παραμένει ενεργό και εκτελεί χωροστάθμιση του
κατακόρυφου επιπέδου λέιζερ. Βλέπε στην παρακάτω εικόνα.
Εάν επιτευχθεί το μέγιστο όριο κλίσης 6°, το λέιζερ ακινητοποιείται, αρχίσει να αναβοσβήνει,
ενώ ακούγεται ένα ηχητικό σήμα.
!
Quadrum_DigiPlus_Rev0112.indd 238 13.02.12 12:15
