(±10°)
X
Y
Y
X
auto
1. 2. 3. 4. 5.
± 6°
X
Y
Y
X
auto man man
3 sec
1. 2. 3. 4. 5.
184
EE
Käsitsi kaldefunktsioon kuni 6° – horisontaalne
Koos kaldefunktsiooni aktiveerimisega lülitatakse Sensor-Automatic välja. Laseri lülitamiseks käsitsirežiimi
hoidke SISSE/VÄLJA-nuppu allavajutatuna, kuni LC-näidikul kuvatakse käe sümbol (19). Horisontaalse
tasandi seadistamiseks vajutage X-/Y-nuppu. Pluss/miinus-klahvid võimaldavad kalde motoorset
ümberseadistamist. Seejuures saab X- ja Y-telge teineteisest eraldi ümber seadistada. Vt alljärgnevaid
jooniseid.

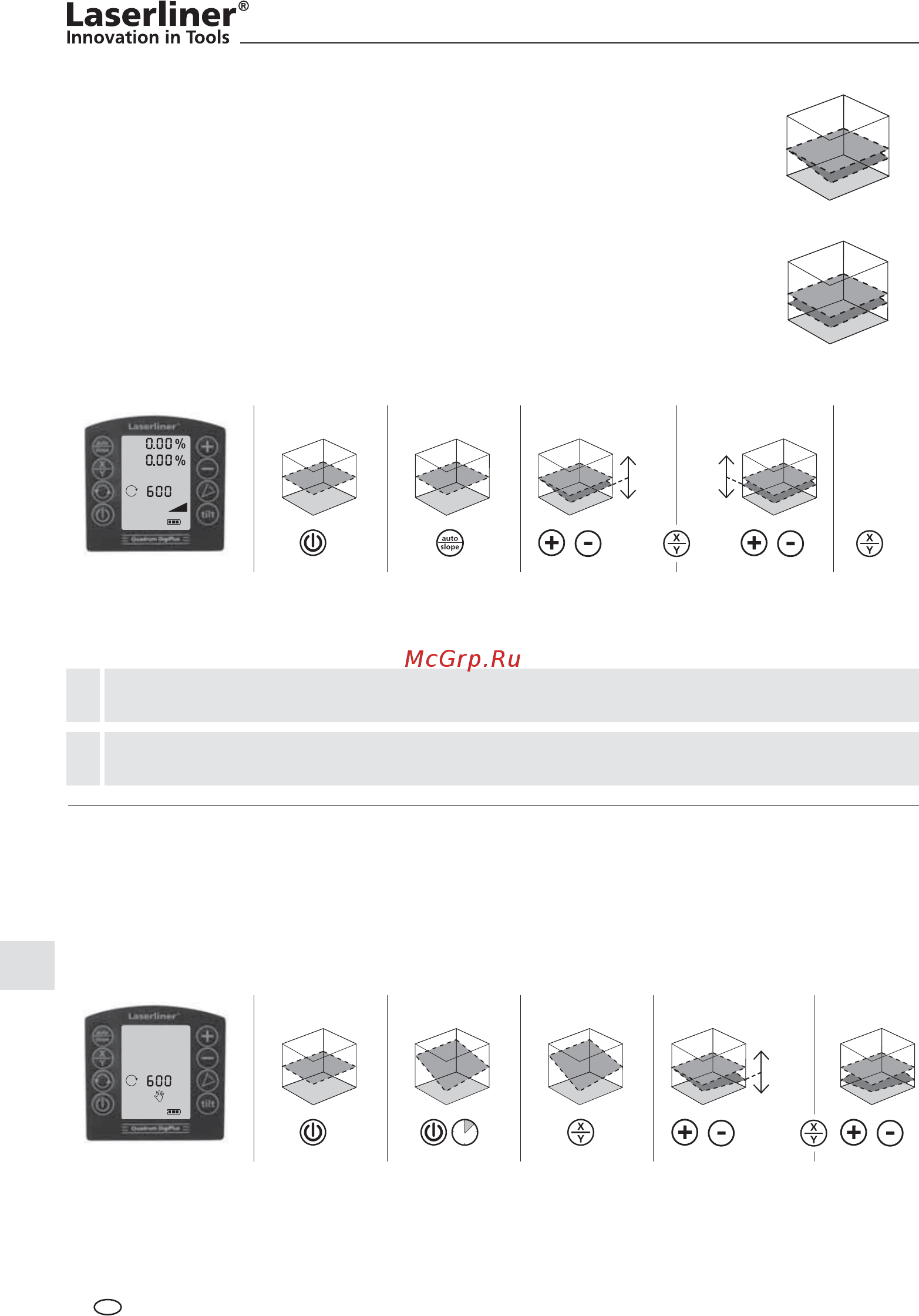

Digitaalne kaldefunktsioon (DualGrade-funktsioon)
Horisontaalset tasandit saab digitaalselt X- ja Y-telje suunas kallutada. Maksimaalne
kalle on ühe tasapinna suhtes kuni ±10%, kaldenurkade summeerimisel mõlema
telje suhtes väheneb telgede jaoks maksimaalselt sisestatav väärtus. Väärtused
kuvatakse suurel LC-näidikul ja neid saab eraldi sisestada.
Telgede seadistamine Vajutage nuppu auto/slope (1). LC-näidikul vilguib X-telje
näit. Pluss- ja miinus-nuppudega (5/6) saab seadistada arvulisi väärtusi. X-/Y-
nupu (2) vajutamisega toimub ümberlülitamine Y-teljele. Nüüd saab pluss- ja
miinus-nuppudega (5/6) seadistada Y- väärtust. X-/Y-nupu (2) uuesti vajutamisega
kinnitate sisestuse. Seejärel võtab seade soovitud väärtusele vastava asendi.
Vt allolevaid jooniseid.
Tähtis: Nivelleerimisprotsessi ajal ei saa midagi sisestada, LC-näidikul vilgub nivelleerimissümbol (17). Kui
nivelleerimissümbol kustub, on nivelleerimine lõppenud ja saab seadistada uusi väärtusi.
Kahes tasandis
Digitaalse kaldefunktsiooni korral on anduri automaatika aktiveeritud.
!
X-/Y-teljed on seadmel tähistatud.
!
Ühes tasandis
Quadrum_DigiPlus_Rev0112.indd 184 13.02.12 12:12
