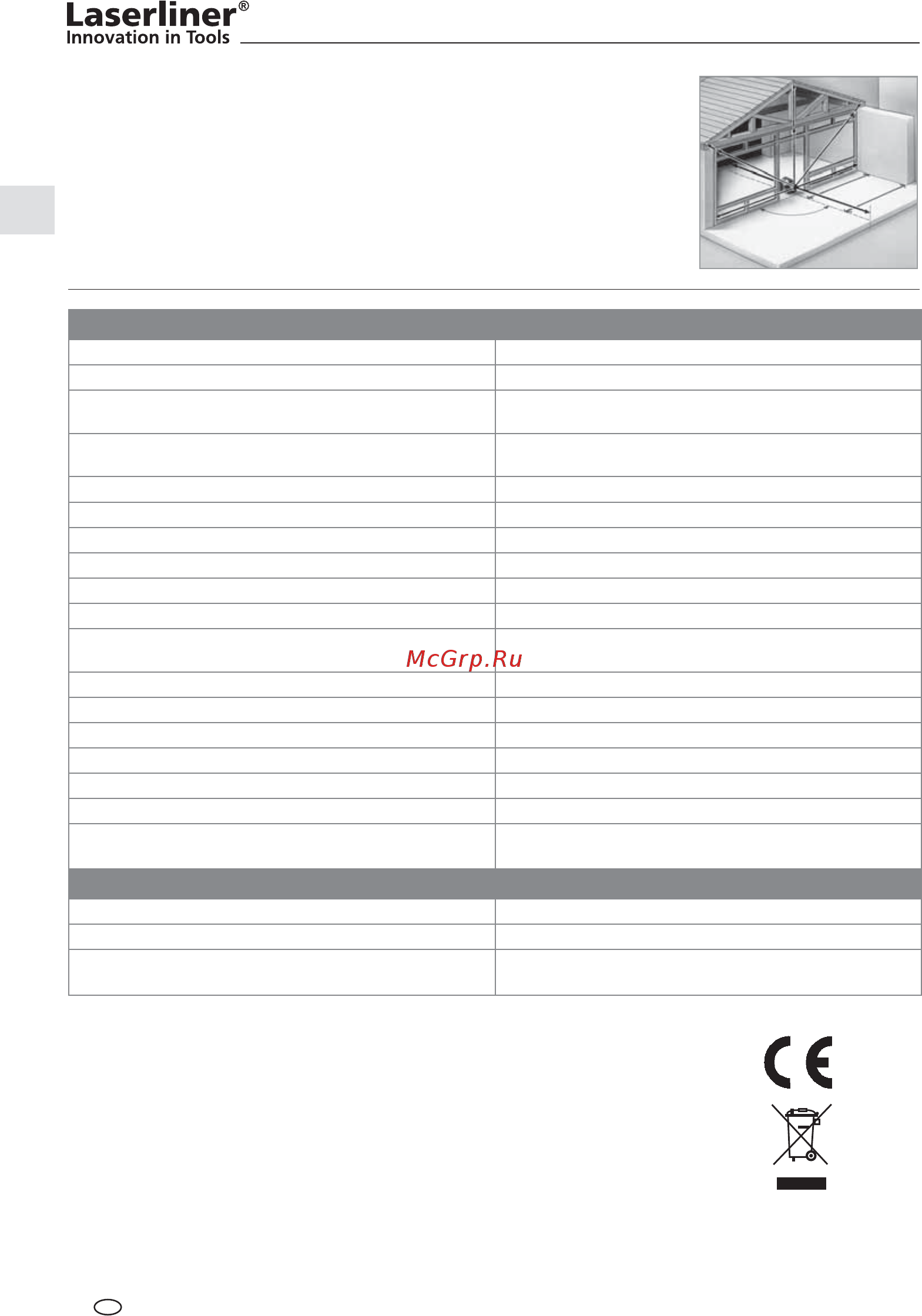

32
NL
Technische gegevens (technische veranderingen voorbehouden)
Zelfnivelleringsbereik ± 6°
Nauwkeurigheid ± 0,75 mm / 10 m
Nivellering horizontaal / verticaal
Automatisch met elektronische
libellen en servomotoren.
Instelsnelheid ca. 30 sec over de hele werkhoek
Verticale referentiestraal 90° t.o.v. het rotatieniveau
Rotatiesnelheid 0, 60, 120, 300, 600 o/min
Afstandsbediening Infrarood IR
Lasergolflengte rood / groen 635 nm / 532 nm
Laserklasse rood / groen 3R (EN60825-1:2007-10)
Uitgaand vermogen laser rood / groen < 5 mW
Voeding
Hoogrendementsaccu / batterijen
(4 x type C)
Bedrijfsduur accu rood / groen ca. 35 h / ca. 14 h
Bedrijfsduur batterij rood / groen ca. 50 h / ca. 8 h
Laadduur accu ca. 6 h
Arbeidstemperatuur rood / groen -10°C ... + 50°C / 0°C ... + 40°C
Opbergtemperatuur -10°C ... + 70°C
Veiligheidsklasse IP 66
Afmetingen (B x H x D) /
Gewicht (incl. accu)
215 x 205 x 165 mm /
2,6 kg
Afstandsbediening
Stroomvoorziening 2 x 1,5V type AA
Reikwijdte afstandsbediening max. 40 m (Infrarood)
Afmetingen (B x H x D) /
Gewicht (incl. accu)
63 x 130 x 24 mm /
0,15 kg
EU-bepalingen en afvoer
Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije
goederenverkeer binnen de EU.
Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn
voor oude elektrische en elektronische apparatuur gescheiden verzameld
en afgevoerd worden.
Verdere veiligheids- en aanvullende instructies onder: www.laserliner.com/info
Werken met de referentie- resp. loodlaser
Het aparaat beschikt over twee referentielasers. In horizontaal gebruik
kunt u hiermee een loodlijn trekken. In verticaal gebruik is de referentie-
laser bedoeld voor het uitlijnen van het apparaat. Stel daarvoor de
referentielaser parallel aan de wand af. Het verticale laserniveau is dan
haaks op de wand uitgelijnd, zie afbeelding.
Quadrum_DigiPlus_Rev0112.indd 32 13.02.12 12:03
