Laserliner Quadrum DigiPlus 410 S 053.300A [66/244] Comprobar la calibración

0,75 mm / 10 m = OK

Cuando en los ejes X, Y o Z los puntos A2 y A3 estén separados más de 0,75 mm / 10 m, será

necesario un nuevo ajuste. Póngase en contacto con su distribuidor especializado o diríjase al

Servicio Técnico de UMAREX-LASERLINER.

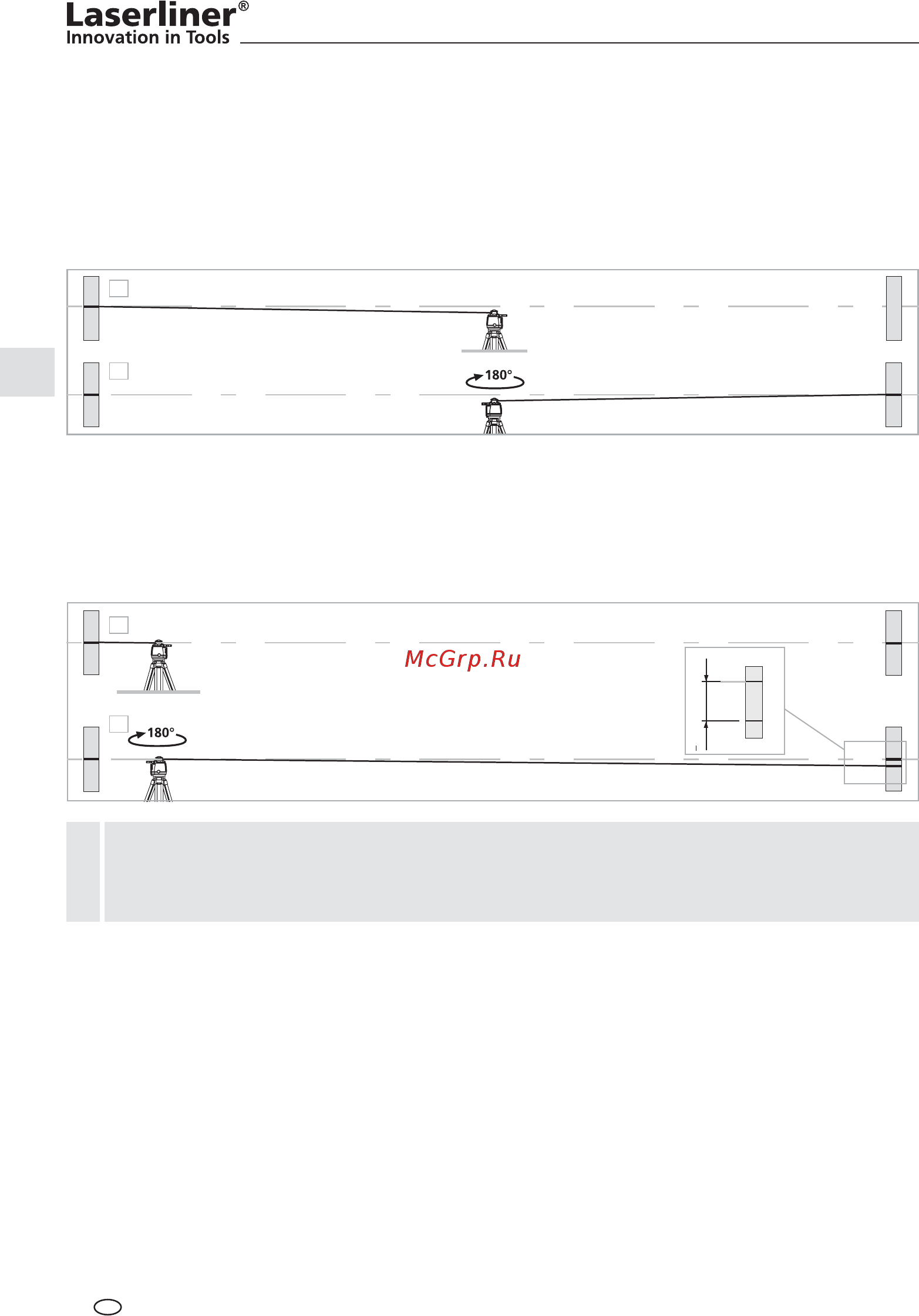

Preparativos para la comprobación de la calibración

Usted mismo puede comprobar la calibración del láser. Coloque el aparato en el medio entre 2 paredes,

separadas como mínimo 5 m. Encienda el aparato. Para una comprobación óptima, por favor utilice un

trípode / soporte. IMPORTANTE: la automática de sensor tiene que estar activada.

1. Marque el punto A1 en la pared.

2. Gire el aparato 180° y marque el punto A2.

Ahora tiene una referencia horizontal entre A1 y A2.

Comprobar la calibración

3. Ponga el aparato lo más cerca posible de la pared, a la altura del punto A1 marcado,

alinee el aparato con el eje X.

4. Gire el aparato 180° y marque el punto A3. La diferencia entre A2 y A3 es la tolerancia para el eje X.

5. Repita los puntos 3 y 4 para la comprobación del eje Y y Z.
