Quadrum DigiPlus / Quadrum DigiPlus Green
auto
man
auto auto x auto y
03
DE
Das Anti-Drift-System (ADS) verhindert Fehlmessungen. Das Funktionsprinzip: Der Laser
wird 30 Sekunden nach dem Aktivieren des ADS permanent auf eine korrekte Ausrichtung überprüft.
Wird das Gerät durch äußere Einwirkungen bewegt oder verliert der Laser seine Höhenreferenz, bleibt
der Laser stehen und blinkt. Zusätzlich leuchtet TILT permanent, ein Warndreieck erscheint im LC-Display
und ein Warnsignal ertönt. Um weiterarbeiten zu können, die Tilt-Taste erneut drücken oder das Gerät
aus- und einschalten. Fehlmessungen werden so einfach und sicher verhindert.
Das ADS ist nach dem Einschalten nicht aktiv. Um das eingerichtete Gerät vor Lageveränderungen
durch Fremdeinwirkung zu schützen, muss das ADS durch Drücken der Tilt-Taste aktiviert werden. Die
ADS-Funktion wird durch Blinken von „TILT“ im LC-Display angezeigt, siehe Schaubild unten.
Das ADS schaltet erst 30 Sek. nach vollständiger Nivellierung des Lasers die Überwachung scharf
(Einrichtphase). „TILT“ blinkt im Sekundentakt während der Einrichtungsphase, langsames Blinken,
wenn ADS aktiv ist.
!

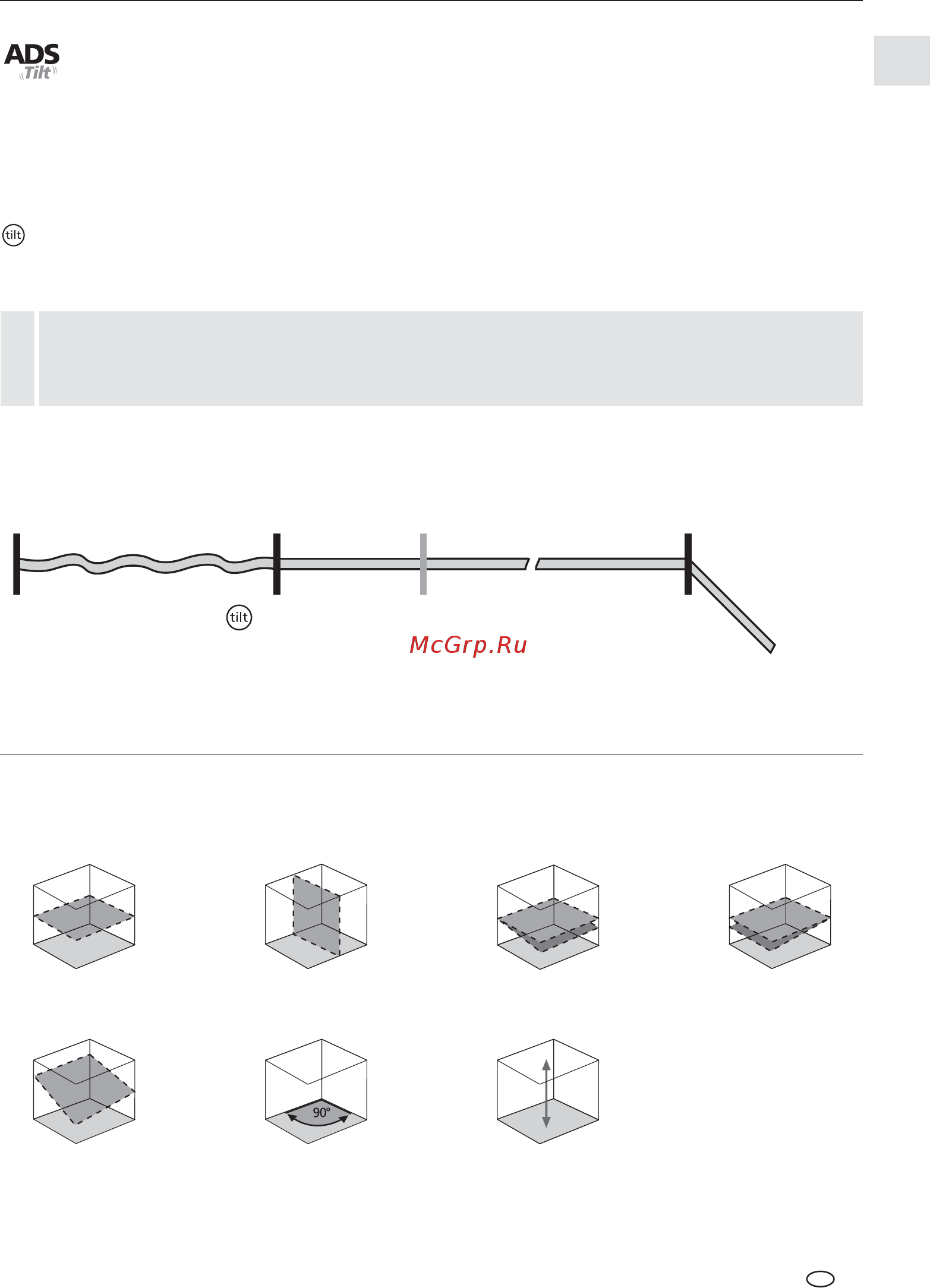

Funktionsweise ADS
Ein
Fremd einwirkung
Einrichtphase
Sensor Automatic
Aktivieren des ADS:
Tilt-Taste drücken,
„TILT“ blinkt im
Sekundentakt
Der
Laser
bleibt sicherheits-
halber stehen, der
Laser blinkt und „TILT“
leuchtet permanent.
ADS scharf nach
30 Sekunden, „TILT“
blinkt langsam.
Beginn
Rotation
Raumgitter: Diese zeigen die Laserebenen und Funktionen an.
auto: Automatische Ausrichtung / man: Manuelle Ausrichtung
Horizontales Nivellieren
Neigungen
Vertikales Nivellieren
90° Winkel
Neigung der X-Achse
Lotfunktion
Neigung der Y-Achse
Quadrum_DigiPlus_Rev0112.indd 03 13.02.12 12:01
