Quadrum DigiPlus / Quadrum DigiPlus Green
241
GR

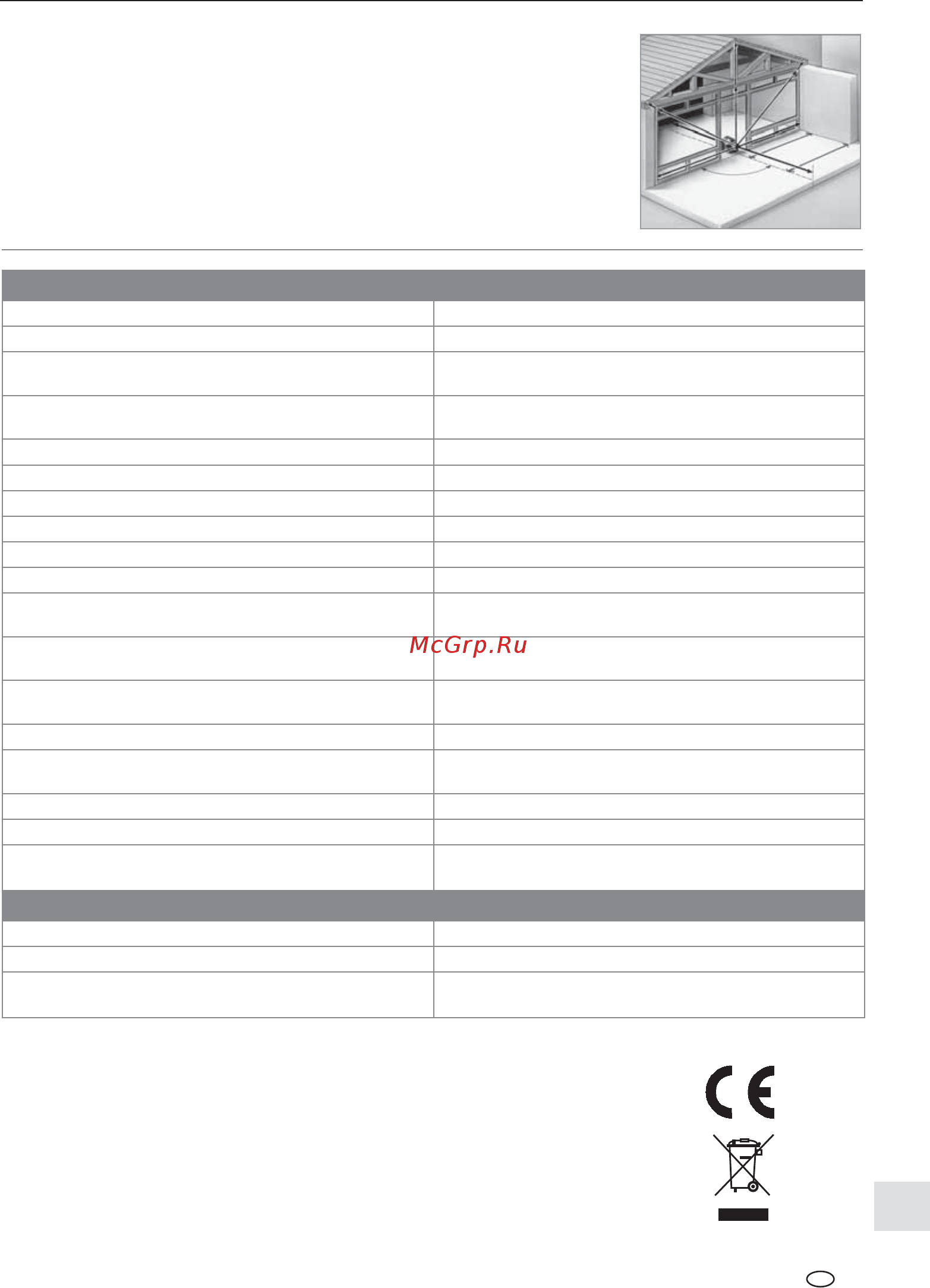

Τεχνικά χαρακτηριστικά (Με επιφύλαξη τεχνικών αλλαγών)
Περιοχή αυτοχωροστάθμισης ± 6°
Ακρίβεια ± 0,75 mm / 10 m
Χωροστάθμιση οριζόντια / κατακόρυφα
Αυτόματα με ηλεκτρονικές αεροστάθμες και
σερβομοτέρ.
Ταχύτητα ρύθμισης
περ. 30 δευτ. πάνω από τη
συνολική γωνία λειτουργίας
Κατακόρυφη ακτίνα αναφοράς 90° προς το επίπεδο περιστροφής
Ταχύτητα περιστροφής 0, 60, 120, 300, 600 U/min
Τηλεχειριστήριο Υπέρυθρες IR
Μήκος κύματος λέιζερ κόκκινο / πράσινο χρώμα 650 nm / 532 nm
Κατηγορία λέιζερ κόκκινο / πράσινο χρώμα 3R (EN60825-1:2007-10)
Ισχύς εξόδου λέιζερ κόκκινο / πράσινο < 5 mW
Τροφοδοσία ρεύματος
Επαναφορτιζόμενη μπαταρία υψηλής ισχύος /
μπαταρίες (4 x τύπος C)
Διάρκεια λειτουργίας επαναφορτιζόμενης μπαταρίας
κόκκινο χρώμα / πράσινο χρώμα
περ. 35 ώρες / περ. 14 ώρες
Διάρκεια λειτουργίας μπαταριών κόκκινο χρώμα /
πράσινο χρώμα
περ. 50 ώρες / περ. 8 ώρες
Διάρκεια φόρτισης επαναφορτιζόμενης μπαταρίας
περ. 6 ώρες
Θερμοκρασία λειτουργίας κόκκινο /
πράσινο χρώμα
-10°C ... + 50°C / 0°C ... + 40°C
Θερμοκρασία αποθήκης -10°C ... + 70°C
Κατηγορία προστασίας IP 66
Διαστάσεις (Π x Υ x Β) / Βάρος (συμπερ.
επαναφορτιζόμενης μπαταρίας)
215 x 205 x 165 mm /
2,6 kg
Τηλεχειριστήριο
Τροφοδοσία ρεύματος 2 x 1,5 V τύπος AAA
Εμβέλεια τηλεχειριστηρίου μέγ. 40 m (τηλεχειριστήριο υπερύθρων IR-Control)
Διαστάσεις (Π x Υ x Β) / Βάρος (συμπερ.
επαναφορτιζόμενης μπαταρίας)
63 x 130 x 24 mm /
0,15 kg
Κανονισμοί ΕΕ και απόρριψη
Η συσκευή πληροί όλα τα αναγκαία πρότυπα για την ελεύθερη κυκλοφορία
προϊόντων εντός της ΕΕ.
Το παρόν προϊόν είναι μία ηλεκτρική συσκευή και πρέπει να συλλέγεται ξεχωριστά
και να απορρίπεται σύμφωνα με την ευρωπαϊκή Οδηγία περί Ηλεκτρικών και
ηλεκτρονικών παλιών συσκευών.
Περαιτέρω υποδείξεις ασφαλείας και πρόσθετες υποδείξεις στην ιστοσελίδα:
www.laserliner.com/info
Εργασίες με το λέιζερ αναφοράς ή το λέιζερ
κατακόρυφου νήματος στάθμης
Η συσκευή διαθέτει δύο λέιζερ αναφοράς. Στην οριζόντια λειτουργία είναι
δυνατό να προκληθεί με αυτά η πτώση ενός κατακόρυφου νήματος στάθμης.
Στην κατακόρυφη λειτουργία τα λέιζερ αναφοράς χρησιμεύουν για την
ευθυγράμμιση της συσκευής. Προς τούτο ρυθμίστε το λέιζερ αναφοράς
παράλληλα προς τον τοίχο. Το κατακόρυφο επίπεδο λέιζερ ευθυγραμμίζεται
σε ορθή γωνία προς τον τοίχο, βλέπε εικόνα.
