± 6°
X
Y
Y
X
auto man man
3 sec
1. 2. 3. 4. 5.
(±10°)
X
Y
Y
X
auto
1. 2. 3. 4. 5.
08
DE

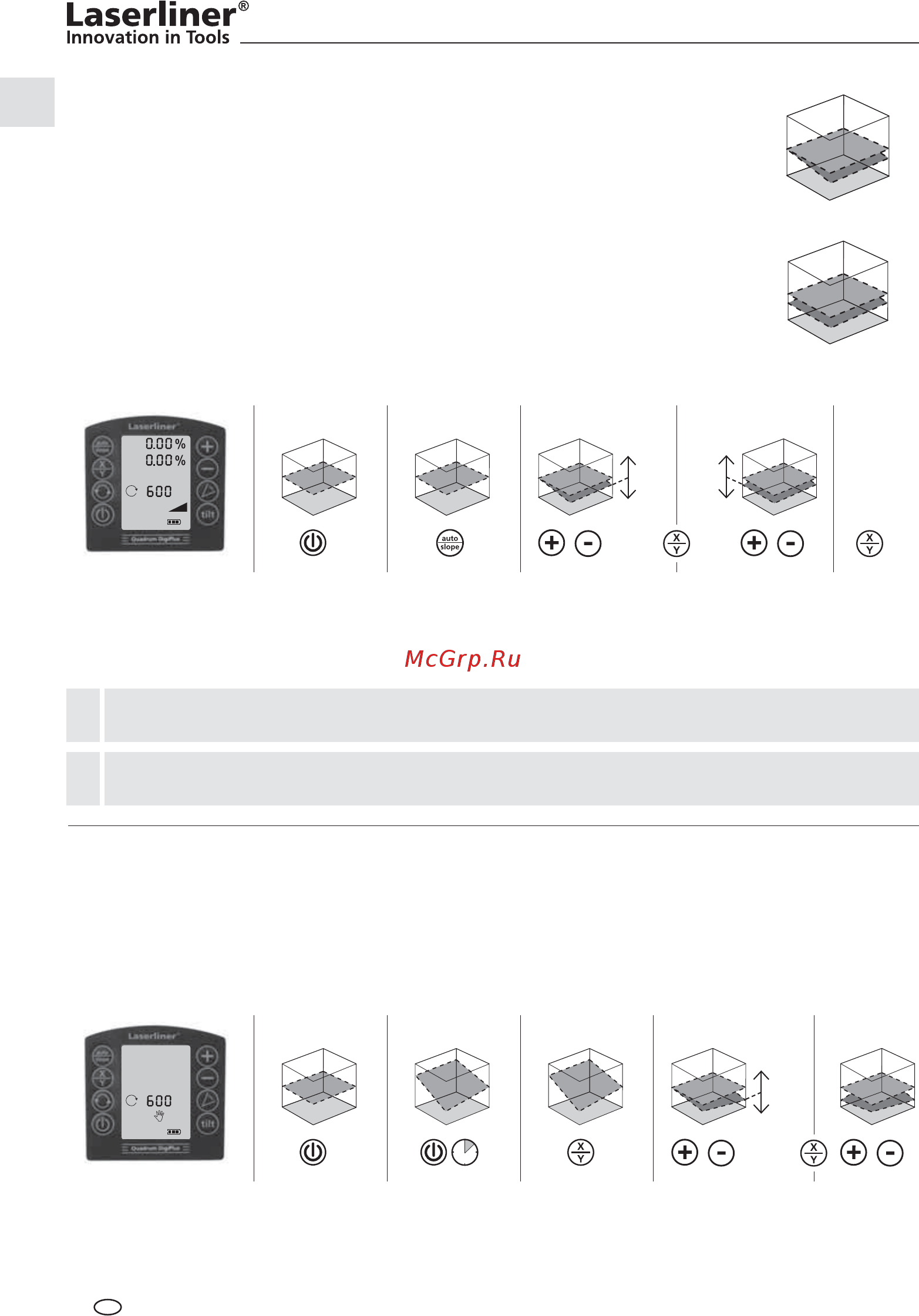

Manuelle Neigungsfunktion bis 6° – horizontal
Mit der Aktivierung der Neigungsfunktion wird die Sensor-Automatic ausgeschaltet. Um den Laser in den
manuellen Modus zu schalten, die AN-/AUS-Taste lange gedrückt halten bis das Handsymbol (19) in der
LC-Anzeige erscheint. Zur Einstellung der horizontalen Ebene die X-/Y-Taste drücken. Die Plus/Minus-
Tasten ermöglichen die motorische Verstellung der Neigung. Dabei lassen sich X- und Y-Achse getrennt
voneinander verstellen. Siehe nachfolgende Abbildungen.
Digitale Neigungsfunktion (DualGrade-Funktion)
Die horizontale Ebene kann digital in X- und Y-Achse geneigt werden. Die maximale
Neigung beträgt in einer Ebene bis ±10%, in der Summe der beiden Achsen redu-
ziert sich der maximale Eingabewert je Achse. Auf der großen LC-Anzeige werden
die Werte dargestellt und können getrennt voneinander eingegeben werden.
Einstellung der Achsen: Die auto/slope-Taste (1) drücken. Auf der LC-Anzeige blinkt
die Anzeige der X-Achse. Mit den Plus- und Minus-Tasten (5/6) können die Zahlen-
werte eingestellt werden. Durch Drücken der X-/Y-Taste (2) wird zur Y-Achse ge-
wechselt. Dann kann der Y-Wert mit den Plus- und Minus-Tasten (5/6) eingestellt
werden. Durch erneutes Drücken der X-/Y-Taste (2) wird die Eingabe bestätigt.
Anschließend stellt sich das Gerät auf den gewünschten Wert ein. Siehe nach-
folgende Abbildungen.
Wichtig: Während des Nivelliervorgangs kann keine weitere Eingabe erfolgen, in der LC-Anzeige blinkt
das Nivelliersymbol (17). Wenn das Nivelliersymbol erlischt, ist die Nivellierung abgeschlossen und es
können neue Werte eingestellt werden.
In 2 Ebenen
Bei der digitalen Neigungsfunktion ist die Sensor-Automatic aktiv.
!
Die X-/Y-Achsen sind auf dem Gerät markiert.
!
In 1 Ebene
Quadrum_DigiPlus_Rev0112.indd 08 13.02.12 12:02
