12
Las instrucciones siguientes están destinadas al instalador
calificado para que pueda efectuar las operaciones de
instalación, regulación y mantenimiento técnico,
correctamente y conforme a las normas vigentes
Importante: Cualquier intervención de regulación,
mantenimiento, etc. se debe efectuar con la cocina
desconectada de la fuente eléctrica.
Instalación de la cocina
Es posible realizar la instalación al lado de muebles cuya
altura no supere la de la superficie de trabajo. Durante el
funcionamiento, la pared posterior de la cocina puede
alcanzar una temperatura de 50°C mayor que la del ambiente.
Para una correcta instalación de la cocina se deben observar
las siguientes precauciones:
a) El aparato se puede colocar en la cocina, en el comedor
o en un monolocal, pero no en el cuarto de baño.
b) Los muebles que rodean el aparato deben estar ubicados
a 200 mm., como mínimo, de la cocina. Las cortinas no
se deben colocar detrás de la cocina o a menos de 200
mm de los costados del aparato.
c) Eventuales campanas se deben instalar siguiendo las
indicaciones contenidas en el manual de instrucciones
de las campanas.
d) Cuando la cocina se instale debajo de un armario de
pared, este último deberá mantener una distancia mínima
al plano de cocción de 420 mm, (milímetros). La distancia
mínima a la cual se pueden colocar muebles de cocina
inflamables, directamente sobre la superficie de trabajo,
es de 700 mm.
e) La pared en contacto con la pared posterior de la cocina
debe ser de material no inflamable.
Nivelación
Para poder nivelar la cocina, se suministran patas regulables.
Cuando resulte necesario, estas patas podrán atornillarse
en las sedes correspondientes, situadas en las esquinas de
la base de la cocina.

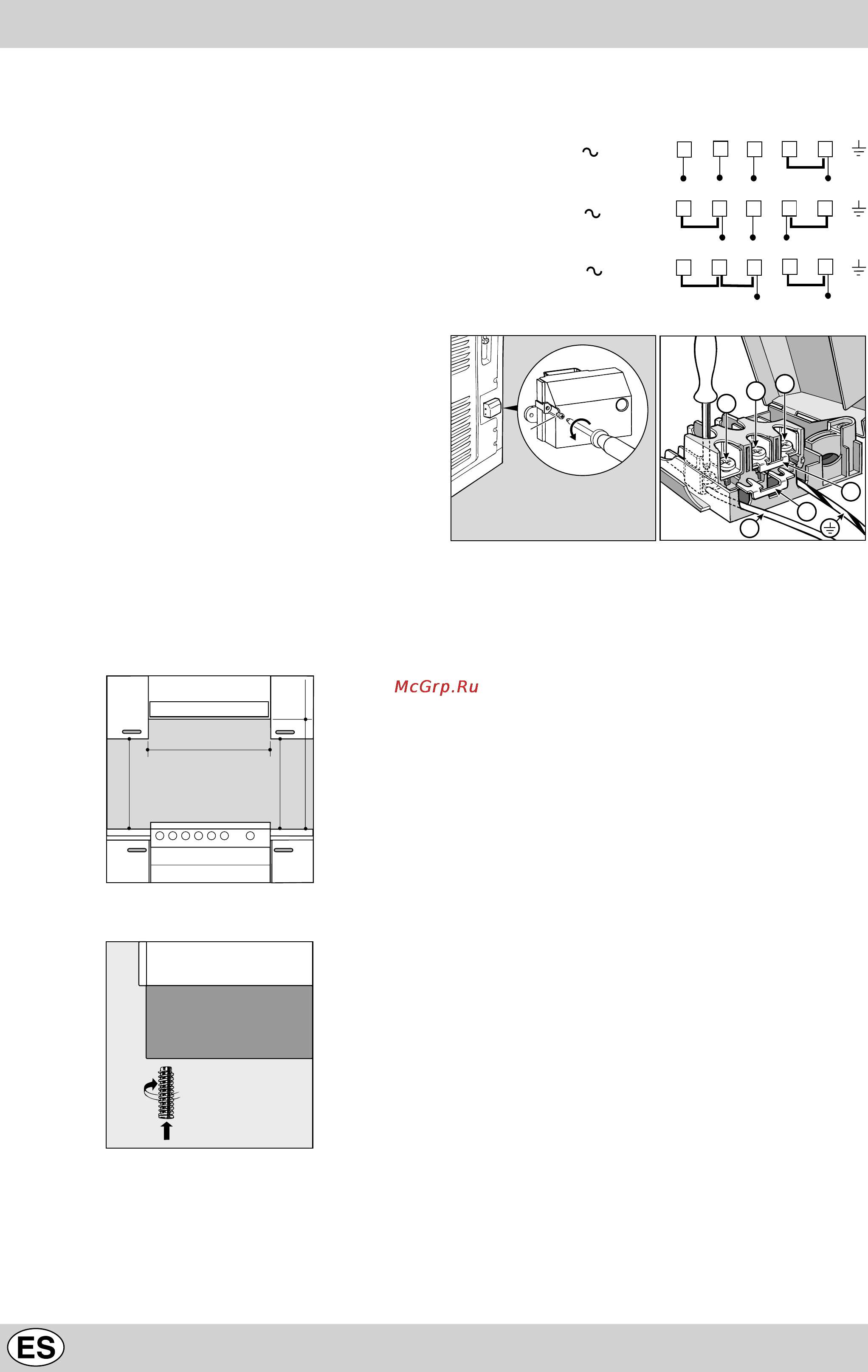

Conexión eléctrica
El cable se dimensiona de acuerdo al tipo de conexión
eléctrica utilizada (ver el siguiente esquema de conexión).
Montaje cable alimentación
Fig. A Fig. B
Apertura caja de contactos:
· Aflojar tornillo “V” (fig. A)
· Tirar y abrir la tapa.
Para poner en obra el cable de alimentación, cumplir las
operaciones siguientes:
· emplazar los puentes A - B en función del tipo de
conexión que se desea utilizando el esquema que
aparece en figura B.
Nota: los puentes salen de fábrica preparados para
conexiones a 230V monofase (bornes 1-2-3 conectados
entre sí). El puente 4-5 está situado en la parte inferior de
la caja de contactos.
· Introducir los cables (N y 6) según se indica en figu-
ra y aterrajar los tornillos correspondientes.
· fijar los cablecitos restantes sobre bornes 1-2-3.
· fijar el cable en su amarre y cerrar la tapa asegurándola
con el tornillo “V” (Fig. A).
Conexión del cable de alimentación a la red
Instalar, en el cable, un enchufe normalizado para la potencia
indicada en la placa de características; en caso de conexión
directa a la red, es necesario colocar entre el aparato y la
red, un interruptor omnipolar con una distancia mínima entre
los contactos de 3 mm, adecuado a la potencia y conforme
a las normas en vigencia (el cable a tierra no debe ser
interrumpido por el interruptor). El cable de alimentación debe
colocarse de tal manera que, en ningún punto alcance una
temperatura superior a 50°C con respecto a la temperatura
ambiente. Antes de efectuar la conexión comprobar que:
· la válvula de sobrepresión y la instalación doméstica
puedan soportar la carga del aparato (ver placa de
características);
· la instalación de alimentación esté provista de una
conexión a tierra eficaz, de acuerdo a las normas y
disposiciones de ley;
· pueda accederse fácilmente al toma de corriente o al
interruptor omnipolar, una vez instalada la cocina.
Instrucciones para la instalación
HOOD
420
Min.
min.
650
mm. with hood
min.
700
mm. without hood
mm.
600
Min. mm.
420
Min. mm.
1 2
3
4
5
12345
1
2
3
4
5
R
S
T
N
R
S
N
R
N
400 3N
H05RR-F 5x2.5 CEI-UNEL 35363
400V 2N
H05RR-F 4x2.5 CEI-UNEL 35363
230V 1N
H07RN-F 3x4 CEI-UNEL 35364
V
1
2
3
N
A
B
