41
Die nachstehend aufgeführten Anweisungen sind an den Fach-
Installateur gerichtet und gelten als Leitlinien zur korrekten tech-
nischen Installation, Einstellung und Wartung gemäß den gel-
tenden Richtlinien.
Wichtig: Vor jeder Einstellung, Wartung usw. muss der Back-
ofen vom Stromnetz getrennt werden.

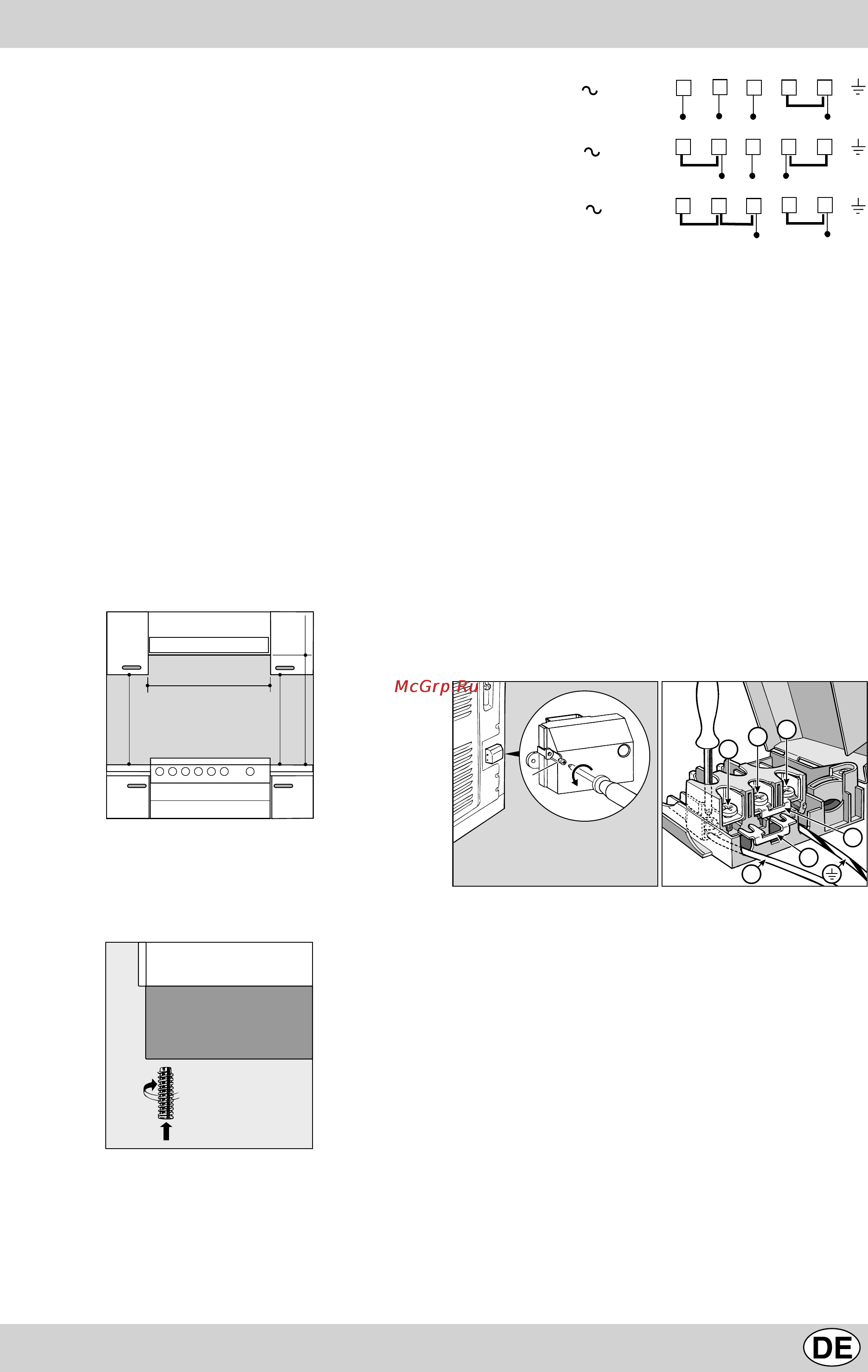

Aufstellung
Das Gerät kann neben Unterschränke installiert werden, de-
ren Höhe die des Kochfeldes nicht überragt. Um eine korrekte
Installation des Herdes zu gewährleisten, sind folgende Vor-
sichtsmaßregeln zu beachten:
a) Die angrenzenden Schränke, deren Höhe die des Koch-
feldes überschreiten, müssen einen Abstand von minde-
stens 200 mm vom Rand des Kochfeldes aufweisen.
b) Dunstabzugshauben sind gemäß den in den Gebrauchs-
anleitungen der Dunstabzugshaube aufgeführten Anwei-
sungen zu installieren und zwar in einem Abstand von min-
destens 650 mm.
c) Die an die Dunstabzugshaube angrenzenden Hängeschrän-
ke sind in einem Abstand von mindestens 420 mm vom
Kochfeld aufzuhängen (siehe Abbildung).
d) Sollte der Herd unter einem Hängeschrank installiert wer-
den, muß bei Anbringen desselben ein Abstand von min-
destens 700 mm (Millimeter) vom Kochfeld eingehalten
werden.
e) Der Schrankumbau muss die auf der Abbildung angegebe-
nen Abmessungen aufweisen.
Nivellieren
Um den Herd korrekt eben ausrichten zu können, werden hö-
henverstellbare Stellfüße mitgeliefert (siehe Abb. 1), die in die
entsprechenden Sitze (in den unteren Geräteecken) einge-
schraubt werden können.
Elektroanschluss
Das Zuleitungskabel ist je nach der Art des Elektroanschlusses
zu bemessen (siehe nachfolgendes Anschlussschema).
Installation des Netzkabels
Öffnen des Klemmengehäuses:
· die Schraube „V“ herausschrauben;
· Deckel des Klemmengehäuses öffnen.
Zur Installation des Netzkabels verfahren Sie nun wie
folgt:
· Die Anschlüsse A-B je nach der Art des gewünschten An-
schlusses gemäß dem Schaltbild der Abbildung 3 herstel-
len.
Anmerkung: Diese Anschlüsse sind werkseitig für einen 220
V Einphasen-Anschluss vorgesehen ( die Kontakte 1-2-3 sind
untereinander verbunden). Die Brücke 4-5 befindet sich im
unteren Teil des Klemmengehäuses.
· Die Drähte (N und
6) wie auf der Abbildung veranschau-
licht anschließen und mittels der entsprechenden Schrau-
ben befestigen.
· Befestigen Sie die restlichen Drähte an den Klemmen 1-
2-3.
· Befestigen Sie das Versorgungskabel in der entsprechen-
den Kabelklemme und bringen Sie den Deckel wieder
an.
Anschluß des Versorgungskabels an das Stromnetz
Versehen Sie das Kabel mit einem Normstecker, für die auf
dem Typenschild angegebene Belastung. Wird das Gerät di-
rekt an das Stromnetz angeschlossen, ist ein allpoliger Schal-
ter mit einer Kontakt-Mindestöffnung von 3 mm zwischenzu-
schalten. Dieser Schalter muss der Strombelastung und den
geltenden Richtlinien entsprechen (der Erdleiter darf nicht durch
den Schalter unterbrochen werden). Das Versorgungskabel
muss so verlaufen, dass es an keiner Stelle eine Temperatur
erreicht, die 50°C über der Raumtemperatur liegt. Bevor der
Anschluß vorgenommen wird, beachten Sie, daß:
· das Druckminderventil und die Hausanlage die Belastung
durch das Gerät aushalten (siehe Typenschild);
· Die Versorgungsanlage mit einer den gesetzlichen Bestim-
mungen und Vorschriften entsprechenden Erdung verse-
hen ist;
· Die Steckdose oder der allpolige Schalter bei installiertem
Herd leicht zugänglich ist.
Installierung
HOOD
420
Min.
min.
650
mm. with hood
min.
700
mm. without hood
mm.
600
Min. mm.
420
Min. mm.
1 2
3
4
5
12345
1
2
3
4
5
R
S
T
N
R
S
N
R
N
400 3N
H05RR-F 5x2.5 CEI-UNEL 35363
400V 2N
H05RR-F 4x2.5 CEI-UNEL 35363
230V 1N
H07RN-F 3x4 CEI-UNEL 35364
V
1
2
3
N
A
B
