Türkçe | 105
Bosch Power Tools 1 609 92A 32T | (1.7.16)
Otomatik nivelman işlevi otomatik nivelman alanındaki ±4°
sapmaları giderir. Lazer ışınlarının yanıp sönmesi sona erince
ölçme cihazının nivelmanı yapılmış demektir.
Otomatik nivelman mümkün olmazsa, örneğin ölçme cihazının
yerleştirildiği zemin yataylıktan 4° değerinden fazla sapma
gösterdiği için, lazer ışınları yanıp söner. Bu gibi durumlarda
ölçme cihazını yatay olarak yerleştirin ve otomatik nivelmanın
bitmesini bekleyin.
İşletme esnasındaki sarsıntı veya konum değişikliklerinde ölç-
me cihazı tekrar otomatik olarak nivelman yapar. Cihazın yer
değiştirmesinden kaynaklanan hatalı ölçmelerden kaçınmak
için nivelman işleminden sonra lazer ışınlarının pozisyonunu
belirli referans noktalarına göre kontrol edin.
Nivelman otomatiği olmadan çalışmak (Bakınız: Şekil F1)
Nivelman otomatiği olmadan çalışmak için açma/kapama
şalterini 2 “” pozisyonuna itin. Nivelman otomatiği
kapalı iken lazer ışınları sürekli olarak yanıp söner.
Nivelman otomatiği kapalı iken ölçme cihazını elinizde serbet-
çe tutabilirsiniz veya uygun yere yerleştirebilirsiniz. Bu du-
rumda lazer ışınları zorunlu olarak birbirine dik seyretmezler.
Nivelman hassaslığı
Hassaslığı etkileyen faktörler
En büyük etkiyi çevre sıcaklığı gösterir. Özellikle zeminden ta-
vana doğru oluşan sıcaklık farkları lazer ışınını saptırabilir.
Dış etkilerin yanında cihaza özgü etkiler de (örneğin düşme
veya şiddetli çarpmalar) sapmalara neden olabilir. Bu neden-
le çalışma başlamadan önce her defasında nivelman hassaslı-
ğını kontrol edin.
Önce dikey lazer ışınına ait yükseklik ve nivelman hassaslığını,
sonra da dikey lazer ışınına ait yükseklik ve nivelman hassaslı-
ğını kontrol edin.
Yaptığınız kontrollerde ölçme cihazı maksimum sapma sınırını
aşacak olursa, cihazı bir Bosch müşteri hizmetine onarıma
gönderin.

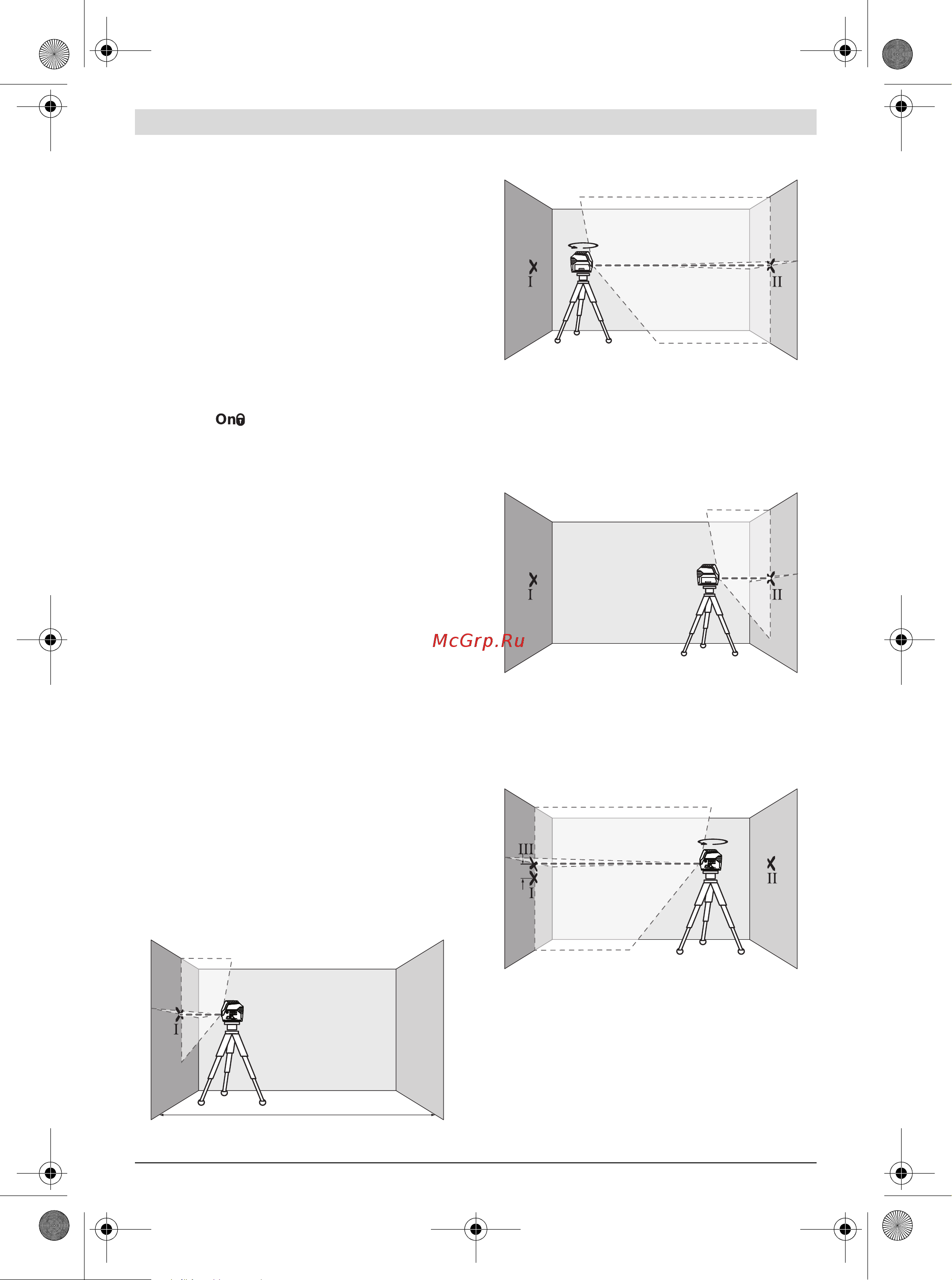

Yatay çizginin yükseklik hassasiyetinin kontrolü
Bu kontrol işlemi için sağlam bir zemindeki A ve B duvarları
arasında 5 m’lik serbest bir hatta ihtiyacınız vardır.
Ölçme cihazını A duvarının yakınındaki bir sehpaya monte
edin veya sert, düzgün bir zemine yerleştirin. Ölçme cihazı-
nı açın. Nivelman otomatikli çapraz hatlı işletimi seçin.
Lazeri A duvarının yakınına yöneltin ve ölçme cihazının ni-
velmanını yapın. Duvarda gösterdiğiniz noktanın ortasını
işaretleyin (Nokta I).
Ölçme cihazını 180° döndürün, nivelmana bırakın ve karşı
taraftaki B duvarındaki noktayı işaretleyin (NoktaII).
Ölçme cihazını döndürmeden B duvarının yakınına
yerleştirin ve nivelmana bırakın.
Ölçme cihazının yüksekliğini öyle ayarlayın ki (sehpa yardı-
mı ile veya altını besleyerek), lazer ışınlarının kesişme nok-
tası B duvarı üzerinde daha önce işaretlenmiş bulunan nok-
ta II’ye gelsin.
Yüksekliğini değiştirmeden ölçme cihazını 180° çevirin. Ci-
hazı A duvarına öyle doğrultun ki, dikey lazer ışını işaretlen-
miş bulunan nokta I’den geçsin. Ölçme cihazının nivelma-
nını yaptırın ve lazer ışınlarının A duvarındaki kesişme nok-
tasını işaretleyin (Nokta III).
A duvarında işaretlenmiş bulunan I ve III iki noktaları ara-
sındaki d farkı ölçme cihazının gerçek yükseklik sapmasını
verir.
İzin verilen maksimum sapma d
max
şu şekilde hesaplanır:
d
max
= Duvarların mesafesinin iki katı x 0,3 mm/m
Örnek: Duvarlar arasındaki mesafe 5 m ise, maksimum sapma
d
max
= 2 x 5 m x 0,3 mm/m = 3 mm olmalıdır. Bunun sonucu
olarak işaretler birbirinden en fazla 3 mm ayrı olmalıdır.
A
B
5 m
A
B
180°
A
B
d
180°
A
B
