Italiano | 53
Bosch Power Tools 1 609 92A 32T | (1.7.16)
Sistema di autolivellamento
Utilizzo del sistema di autolivellamento
(vedi figg. B1E1)
Sistemare lo strumento di misura su una base orizzontale e
stabile, oppure fissarlo sul supporto ruotabile 13.
Per l’impiego con livellamento automatico, spingere l’inter-
ruttore di avvio/arresto 2 in posizione «».
Il sistema di autolivellamento livella automaticamente l’area
circostante di ±4°. Non appena le linee laser non lampeggia-
no più, lo strumento di misura è livellato.
Qualora non fosse possibile l’operazione automatica di livella-
mento, p.es. poiché la superficie di appoggio dello strumento
di misura differisce di oltre 4° rispetto alla linea orizzontale, i
raggi laser lampeggiano. In questo caso posizionare lo stru-
mento di misura orizzontalmente ed attendere l’autolivella-
mento.
In caso di urti oppure cambiamenti di posizione durante il fun-
zionamento, lo strumento di misura viene nuovamente livella-
to automaticamente. Dopo il livellamento controllare la posi-
zione dei raggi laser relativamente ai punti di riferimento per
evitare errori causati da uno spostamento dello strumento di
misura.
Operare senza il sistema di autolivellamento
(vedi figura F1)
Per l’impiego senza livellamento automatico, spingere l’in-
terruttore di avvio/arresto 2 in posizione «». A livel-
lamento automatico disattivato, le linee laser lampegge-
ranno in modo continuo.
Con autolivellamento spento è possibile tenere in mano libe-
ramente lo strumento di misura oppure posizionarlo su un
supporto inclinato. I raggi laser non scorrono più obbligatoria-
mente in posizione verticale uno rispetto all’altro.
Precisione di livellamento
Fattori che influenzano la precisione
L’influenza più significativa è quella esercitata dalla tempera-
tura ambientale. In modo particolare le differenze di tempera-
tura che dal basso vanno verso l’alto possono disturbare le
funzioni del laser.
Oltre ad influssi esterni, anche influssi sull’apparecchio (ad
es. cadute o urti violenti) potranno comportare variazioni. Per
tale ragione, prima di iniziare il lavoro, occorrerà sempre veri-
ficare la precisione di livellamento.
Controllare rispettivamente prima la precisione delle altezze
e la precisione di livellamento del raggio lineare orizzontale e
poi la precisione di livellamento del raggio lineare verticale.
Qualora durante uno dei controlli lo strumento di misura do-
vesse superare le differenze massime, farlo riparare da un
servizio di assistenza clienti Bosch.

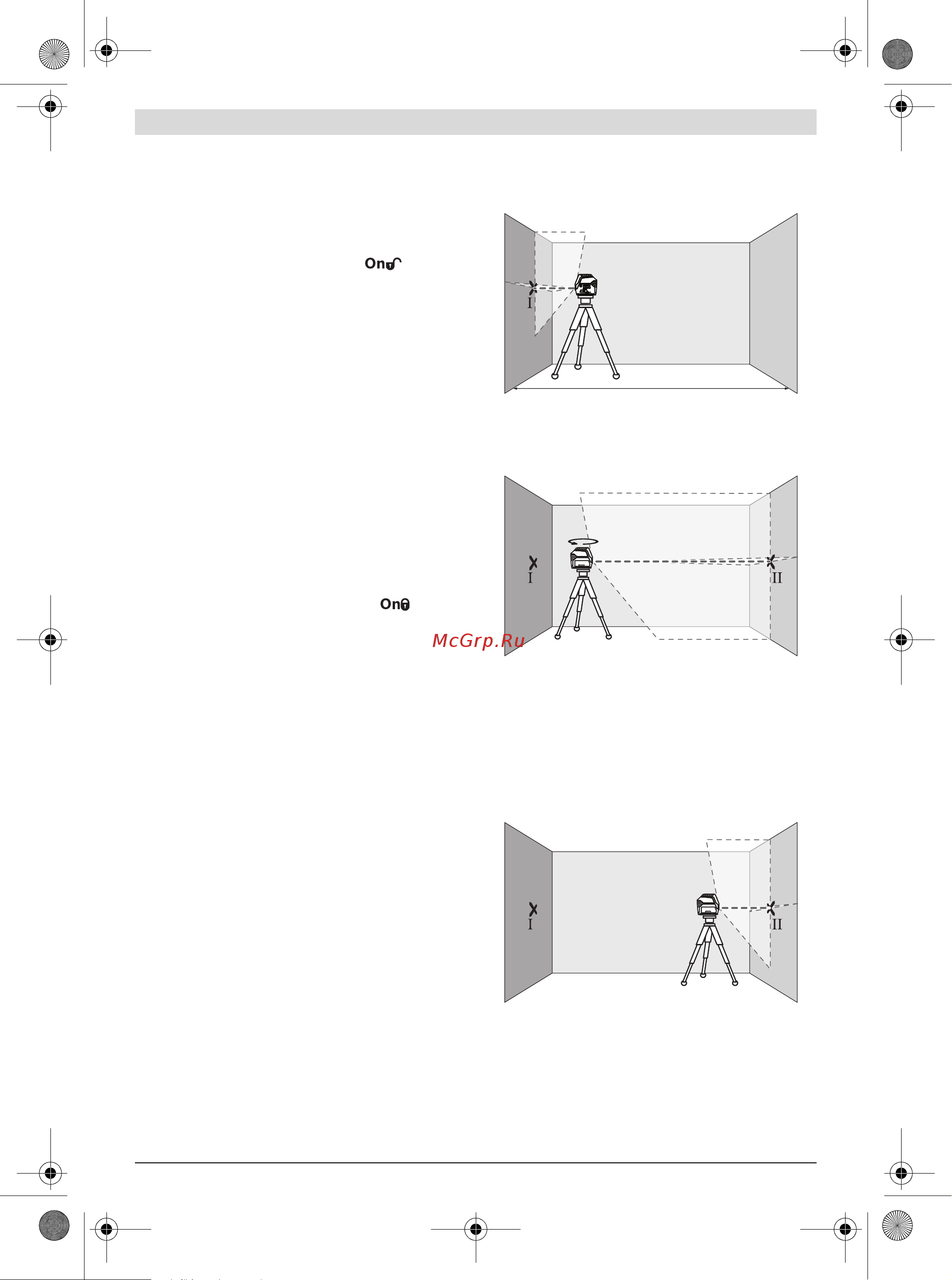

Controllo della precisione in altezza della linea orizzontale
Per questo controllo è necessario un tratto di misura libero di
5 m su una base fissa tra due pareti A e B.
Montare lo strumento di misura nelle vicinanze della parete
A su un treppiede oppure posarlo su una base stabile e pia-
na. Accendere lo strumento di misura. Selezionare il modo
operativo squadro con autolivellamento.
Dirigere il raggio laser sulla vicina parete A ed eseguire
l’operazione di livellamento dello strumento di misura.
Marcare il centro del punto in cui i raggi laser si incrociano
sulla parete (punto I).
Ruotare lo strumento di misura di 180°, eseguire l’opera-
zione di livellamento e marcare il punto d’incrocio dei raggi
laser sulla parete contrapposta B (punto II).
Installare lo strumento di misura senza girarlo vicino
alla parete B, accenderlo e lasciare che esegua l’operazio-
ne di livellamento.
Regolare lo strumento di misura in altezza in modo tale
(mediante treppiede oppure se necessario utilizzando ap-
positi supporti) che il punto d’incrocio delle linee laser ar-
rivi precisamente sul punto II precedentemente marcato
sulla parete B.
Ruotare lo strumento di misura di 180° senza modificare
l’altezza. Dirigerlo sulla parete A in modo che la linea laser
verticale scorra sul punto I precedentemente marcato.
Sottoporre lo strumento di misura ad un’operazione di li-
vellamento e marcare il punto d’incrocio delle linee laser
sulla parete A (punto III).
A
B
5 m
A
B
180°
A
B
