210 | Hrvatski
1 609 92A 32T | (1.7.16) Bosch Power Tools

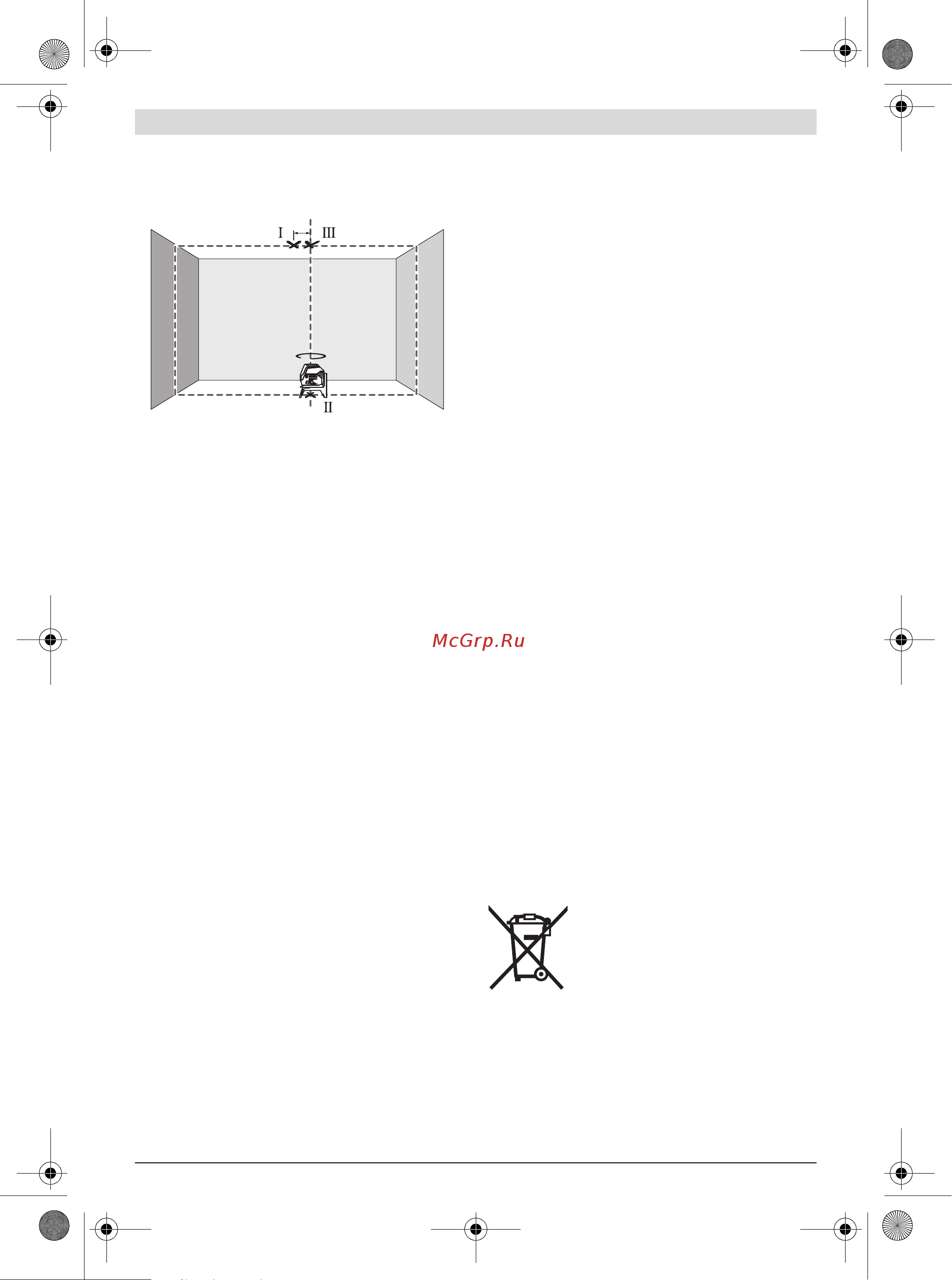

– Zakrenite mjerni alat za 180°. Pozicionirajte ga tako da
sredina donje točke lasera pada na već označenu točku II.
Iznivelirajte mjerni alat. Označite sredinu gornje točke la-
sera (točka III).
–Razlika d obje označene točke I i III na stropu daje stvarno
odstupanje mjernog alata od okomica.
Maksimalno dopušteno odstupanje d
max
možete izračunati ka-
ko slijedi:
d
max
=dvostruki razmak između poda i stropa x 0,7 mm/m
Primjer: Kod razmaka od poda do stropa od 5 m maksimalno
odstupanje smije iznositi
d
max
=2x5mx0,7mm/m=7mm. Oznake smiju odstupati
jedna od druge za max. 7 mm.
Upute za rad
Za označavanje koristite uvijek samo sredinu laserske
točke, odnosno laserske linije. Veličina laserske točke,
odnosno širina laserske linije mijenja se sa udaljenošću.
Radovi sa stativom (pribor)
Stativ pruža stabilnu, visinski podesivu podlogu za mjerenje.
Mjerni alat sa 1/4" stezačem stativa 9, stavite na navoj stativa
ili na uobičajeni foto stativ. Za pričvršćenje na uobičajeni
građevni stativ koristite pričvršćenje stativa 5/8" 10. Mjerni
alat vijčano stegnite sa steznim vijkom stativa.
– Stativ grubo izravnajte prije uključivanja mjernog alata.
Pričvršćenje sa univerzalnim držačem (pribor)
(vidjeti sliku H)
Pomoću univerzalnog držača 18 mjerni alat možete npr. pri-
čvrstiti na okomite površine, na cijevi ili magnetične materija-
le. Univerzalni držač je isto tako prikladan kao i podni stativ i
olakšava visinsko izravnavanje mjernog alata.
– Prije uključivanja mjernog alata grubo izravnajte univerzal-
ni držač 18.
Rad sa laserskom ciljnom pločom (vidjeti sliku H)
Laserska ciljna ploča 22 poboljšava vidljivost laserske zrake
kod nepovoljnih radnih uvjeta i većih udaljenosti.
Reflektirajuća polovica laserske ciljne ploče 22 poboljšava
vidljivost linije lasera, a kroz prozirnu polovicu linija lasera je
vidljiva i sa stražnje strane laserske ciljne ploče.
Naočale za gledanje lasera (pribor)
Naočale za gledanje lasera filtriraju okolno svjetlo. Zbog toga
se crveno svjetlo lasera za oči pojavljuje kao svjetlije.
Radni primjeri (vidjeti slike B2–F2, H i I)
Primjere za mogućnosti primjene mjernog alata možete naći
na stranicama sa slikama.
Mjerni alat postavite uvijek blizu površine ili ruba koji trebate
provjeriti i iznivelirajte ga prije početka svakog mjerenja.
Izmjerite razmake između laserske zrake i jedne površine ili
ruba, uvijek na dvije točke, po mogućnosti udaljene jedne od
druge.
Održavanje i servisiranje
Održavanje i čišćenje
– Mjerni alat održavajte uvijek čistim.
– Ne uranjajte mjerni alat u vodu ili u druge tekućine.
– Prljavštinu obrišite vlažnom, mekom krpom. U tu svrhu ne
koristite nikakva sredstva za čišćenje i otapala.
– Posebno redovito čistite površine na izlaznom otvoru lase-
ra i kod toga pazite na vlakanca.
Servisiranje i savjetovanje o primjeni
Ovlašteni servis će odgovoriti na vaša pitanja o popravcima i
održavanju vašeg proizvoda te o rezervnim dijelovima. Pove-
ćane crteže i informacije o rezervnim dijelovima možete naći
na adresi:
www.bosch-pt.com
Bosch tim za savjetovanje o primjeni rado će vam pomoći od-
govorom na pitanja o našim proizvodima i priboru.
Za slučaj povratnih upita ili naručivanja rezervnih dijelova,
molimo vas neizostavno navedite 10-znamenkasti kataloški
broj sa tipske pločice proizvoda.
Hrvatski
Robert Bosch d.o.o
Kneza Branimira 22
10040 Zagreb
Tel.: (01) 2958051
Fax: (01) 2958050
Zbrinjavanje
Mjerne alate, pribor i ambalažu treba dostaviti na ekološki pri-
hvatljivo recikliranje.
Mjerni alat, aku-bateriju/baterije ne bacajte u kućni otpad!
Samo za zemlje EU:
Prema Europskim smjernicama
2012/19/EU, neuporabivi mjerni alati i pre-
ma Smjernicama 2006/66/EZ neispravne ili
istrošene aku-baterije/baterije moraju se od-
vojeno sakupljati i dovesti na ekološki pri-
hvatljivo recikliranje.
Zadržavamo pravo na promjene.
180°
d
OBJ_BUCH-2637-003.book Page 210 Friday, July 1, 2016 9:19 AM
