170 | Română
1 609 92A 32T | (1.7.16) Bosch Power Tools

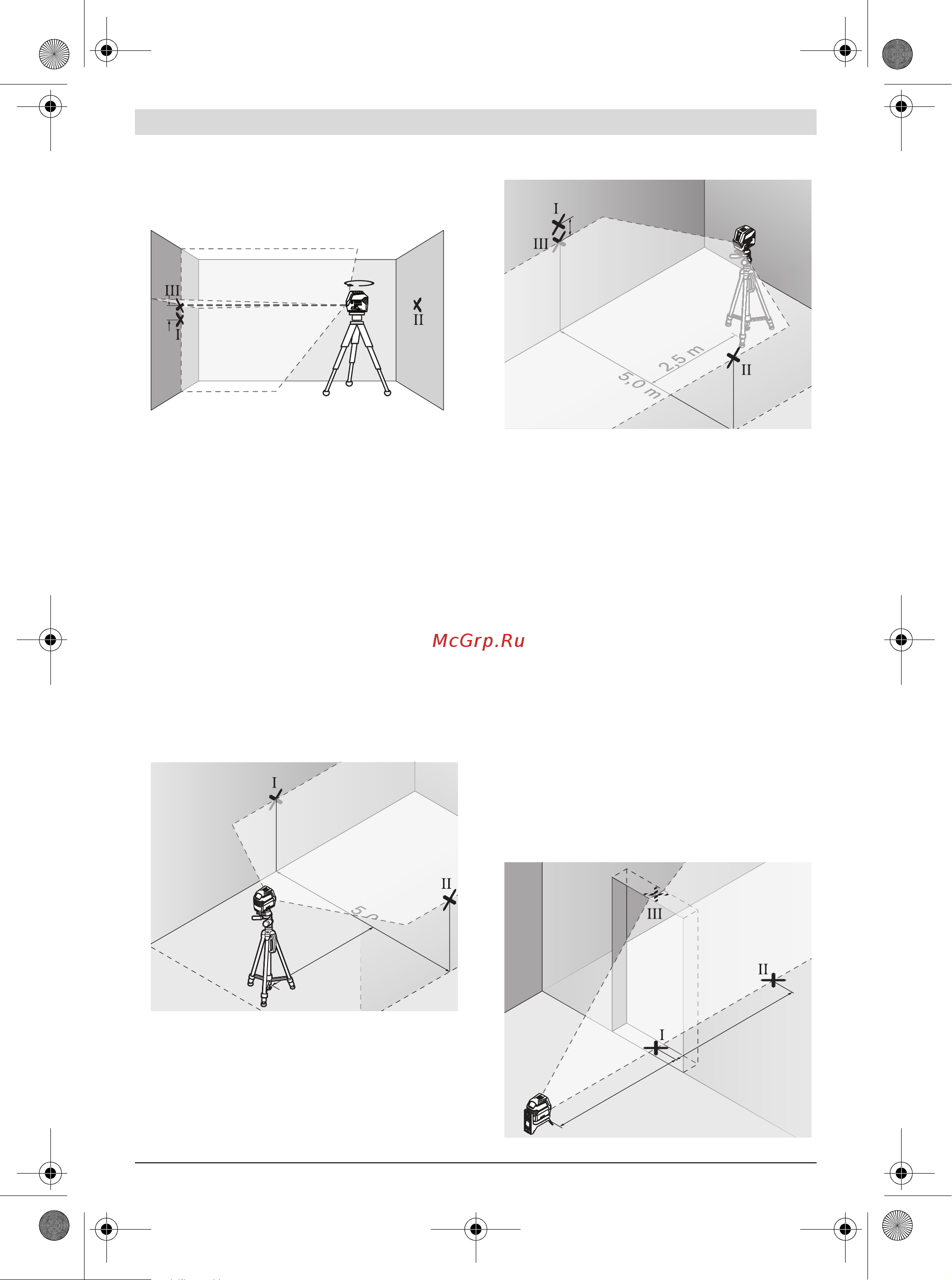

Rotiţi aparatul de măsură la 180°, fără a modifica înălţi-
mea. Îndreptaţi-l astfel spre peretele A, încât linia verticală
să treacă prin punctul I marcat anterior. Lăsaţi aparatul de
măsură să se niveleze şi marcaţi punctul de intersecţie a li-
niilor laser pe peretele A (punctul III).
–Diferenţa d dintre cele două puncte I şi III marcate pe pe-
retele A dă abaterea efectivă a aparatului de măsură.
Puteţi calcula după cum urmează abaterea maximă admisă d
-
max
:
d
max
= dublul distanţei dintre pereţi x 0,3 mm/m
Exemplu: La o distanţă dintre pereţi de 5 m, abaterea maximă
poate fi de
d
max
=2x5mx0,3mm/m=3. De aceea, între marcaje poa-
te exista o diferenţă de maximum 3 mm.
Verificarea preciziei de nivelare a liniei orizontale
Pentru verificare aveţi nevoie de o suprafaţă liberă de aprox.
5x5m.
Aşezaţi aparatul de măsură pe o fundaţie tare, plană, la mij-
loc, între peretele A şi B. Lăsaţi aparatul de măsură se nive-
leze în modul de funcţionare pe orizontală.
Marcaţi la câte 2,5 m distanţă pe ambii pereţi, centrul liniei
laser (punctul I pe peretele A şi punctul II pe peretele B).
Aşezaţi la o distanţă de 5 m aparatul de măsură întors la
180° şi lăsaţi-l să se niveleze.
Aliniaţi astfel în înălţime aparatul de măsură (cu ajutorul
stativului sau, dacă este cazul, prin supraînălţare), încât
centrul razei laser să nimerească exact punctul II anterior
marcat pe peretele B.
Marcaţi pe peretele A centrul liniei laser şi notaţi-l ca punc-
tul III (vertical, deasupra resp. sub punctul I).
–Diferenţa d dintre cele două puncte I şi III marcate pe pe-
retele A dă abaterea efectivă de la orizontală a aparatului
de măsură.
Puteţi calcula după cum urmează abaterea maximă admisă d-
max
:
d
max
= dublul distanţei dintre pereţi x 0,3 mm/m
Exemplu: La o distanţă dintre pereţi de 5 m, abaterea maximă
poate fi de
d
max
=2x5mx0,3mm/m=3. De aceea, între marcaje poa-
te exista o diferenţă de maximum 3 mm.
Verificarea preciziei de nivelare a liniei verticale
Pentru verificare aveţi nevoie de un gol de uşă, în care (pe fun-
daţie), pe ambele laturi ale uşii există loc de câte cel puţin
2,5 m.
Aşezaţi aparatul de măsură la o distanţă de 2,5 m de des-
chiderea uşii pe teren tare, plan (nu pe un stativ). Lăsaţi a-
paratul de măsură să se niveleze în modul de funcţionare în
linie încrucişată şi îndreptaţi liniile laser asupra deschiderii
uşii.
Marcaţi centrul liniei laser verticale pe podea, în golul de
uşă (punctul I), la o distanţă de 5 m în celealtă parte a go-
lului de uşă (punctul II), cât şi pe marginea superioară a
golului de uşă (punctul III).
d
180°
A
B
2,5 m
5,0 m
5,
5
A
B
2,5 m
d
5,0 m
2,5 m
A
B
2,5 m
2,5 m
