–Разликата d между точка III и средата на лазерната ли-
ния на горния ръб на отвора на вратата дава действи-
телното отклонение на измервателния уред от верти-
кално направление.
Измерете височината на отвора на вратата.
Максимално допустимото отклонение d
max
можете да из-
числите, както следва:
d
max
= двойната височина на отвора на вратата x 0,3 mm/m
Пример: при височина на отвора на вратата 2 m е допусти-
мо максимално отклонение
d
max
= 2 x 2 m x 0,3 mm/m = 1,2 mm. Следователно двете
маркирани точки трябва да са на разстояние една от друга
най-много 1,2 mm.

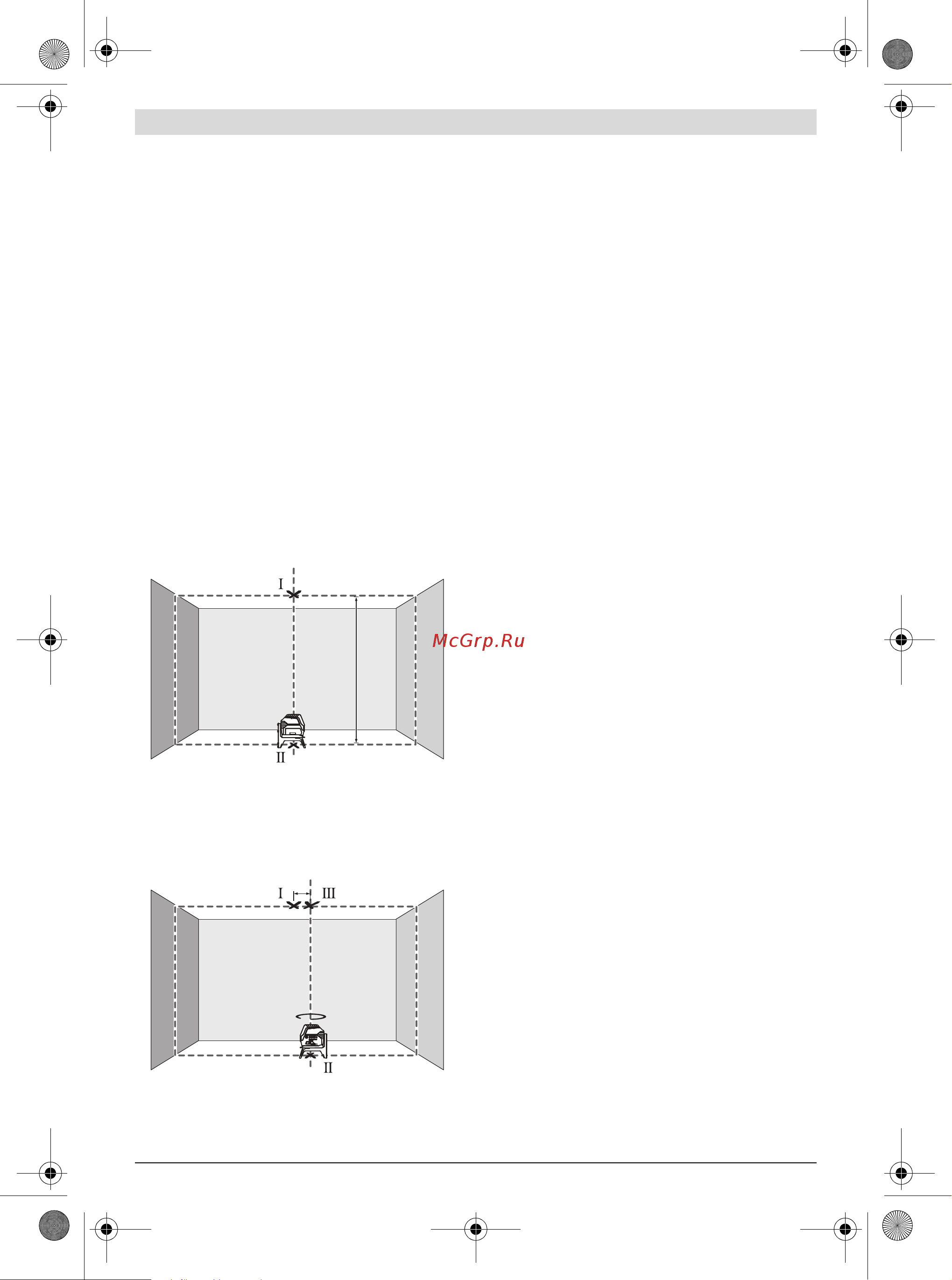

Проверка на точността на отвеса
За проверката се нуждаете от свободна зона за измерване
върху твърда основа с разстояние между пода и тавана
прибл. 5 m.
Монтирайте измервателния уред към въртящата се
стойка и го поставете на пода.
Включете измервателния уред и го оставете да се ниве-
лира.
Маркирайте центъра на горната точка на пресичане на
тавана (точка I). Освен това маркирайте центъра на до-
лната лазерна точка на пода (точка II).
Завъртете измервателния уред на 180°. Позициони-
райте го така, че центърът на долната лазерна точка да е
точно върху маркираната точка II. Изчакайте автома-
тичното нивелиране на измервателния уред. Марки-
райте центъра на горната лазерна точка (точка III).
–Разликата d на двете м
аркирани точки I и III на тавана
дава действителното отклонение на измервателния
уред от вертикалата.
Максималното допустимо отклонение d
max
можете да из-
числите, както следва:
d
max
= двойното разстояние между пода и тавана
x 0,7 mm/m
Пример: при разстояние 5 m от пода до тавана максимал-
ното отклонение може да бъде най-много
d
max
= 2 x 5 m x 0,7 mm/m = 7 mm. Следователно марки-
ровките могат да са на разстояние една от друга най-много
7mm.
Указания за работа
Винаги маркирайте центъра на лазерната точка,
респ. на лазерната линия. С разстоянието големината
на лазерната точка, респ. на лазерната линия се проме-
ня.
Работа със статив (допълнително приспособление)
Използването на статив осигурява стабилна основа с въз-
можност за изместване по височина. Поставете измерва-
телния уред с резбовия отвор 1/4" 9 върху присъедини-
телния винт на статива или на обикновен триножник за
фотоапарат. За монтирането към стандартен строителен
триножник използвайте резбовия отвор 5/8" 10. Затегне-
те измервателния уред със застопоряващия винт на стати-
ва.
–Преди да включите измервателния уред, насочете ста-
тива грубо.
Монтиране с универсалната стойка (допълнително
приспособление) (вижте фигура H)
С помощта на универсалната стойка 18 можете да захва-
щате измервателния уред напр. към вертикални повърх-
ности, тръби или намагнетизира
щи се материали. Универ-
салната стойка е подходяща също така и за поставяне на
пода и облекчава настройването по височина на измерва-
телния уред.
–Преди да включите електроинструмента, у настройте
грубо универсалната стойка 18.
Работа с лазерната мерителна плочка
(вижте фигура H)
Лазерната мерителна плоча 22 подобрява видимостта на
лазерния лъч при неблагоприятни работни условия и по-
големи разстояния.
Отразяващата половина на лазерната мерителна плоча 22
подобрява видимостта на лазерната линия, а през про-
зрачната половина лазерната линия може да се види и от
обратната страна на лазерната мерителна плоча.
Очила за наблюдаване на лазерния лъч (допълнително
приспособление)
Очилата за наблюдаване на лазерния лъч филтрират окол-
ната светлина. Така червената светлина на лазерния лъч
се възприема по-лесно от окото.
5 m
180°
d
