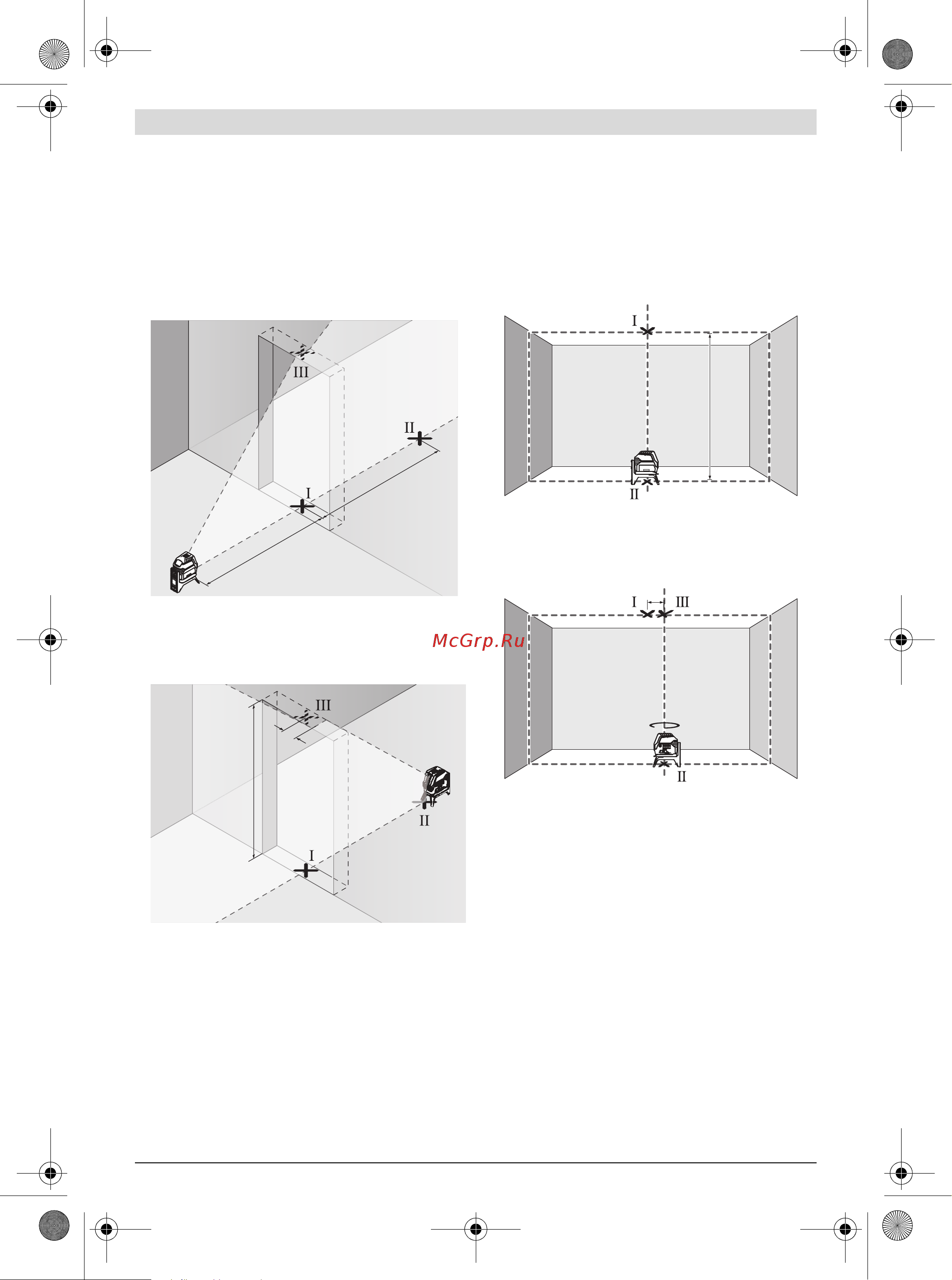

Kontrola přesnosti nivelace svislé přímky
Pro kontrolu potřebujete otvor dveří, u něhož je (na pevném
základu) na každé straně dveří nejméně 2,5 m místa.
Postavte měřící přístroj ve vzdálenosti 2,5 m od otvoru
dveří na pevný, rovný podklad (nikoli na stativ). Nechte
měřící přístroj v provozu křížových přímek znivelovat a
nasměrujte laserové přímky na otvor dveří.
Označte střed svislé přímky laseru na podlaze otvoru dveří
(bod I), ve vzdálenosti 5 m na druhé straně otvoru dveří
(bod II) a též na horním okraji otvoru dveří (bod III).
Položte měřící přístroj na druhé straně otvoru dveří přímo
za bod II. Nechte měřící přístroj znivelovat a vyrovnejte
svislou přímku laseru tak, aby její střed procházel přesně
body I a II.
–Rozdíl d mezi bodem III a středem přímky laseru na horním
okraji otvoru dveří udává skutečnou odchylku měřícího pří-
stroje od svislé roviny.
Změřte výšku otvoru dveří.
Maximální dovolenou odchylku d
max
vypočítáte následovně:
d
max
= dvojnásobná výška otvoru dveří x 0,3 mm/m
Příklad: při výšce otvoru dveří 2 m smí činit maximální odchyl-
ka
d
max
=2x2mx0,3mm/m=1,2mm. Značky smějí tedy le-
žet nejvýše 1,2 mm od sebe.
Kontrola přesnosti kolmice
Pro kontrolu potřebujete volnou měřící dráhu na pevném pod-
kladu se vzdáleností ca. 5 m mezi podlahou a stropem.
Namontujte měřicí přístroj na otočný držák a postavte ho
na podlahu.
Měřící přístroj zapněte a nechte jej znivelovat.
Označte střed horního průsečíku na stropě (bod I). Kromě
toho označte střed dolního laserového bodu na podlaze
(bod II).
Měřicí přístroj otočte o 180°. Umístěte ho tak, aby se střed
dolního laserového bodu shodoval s již vyznačeným
bodem II. Nechte měřicí přístroj znivelovat. Vyznačte
střed horního laserového bodu (bod III).
–Rozdíl d obou označených bodů I a III na stropě udává sku-
tečnou odchylku měřícího přístroje od svislic.
Maximální přípustnou odchylku d
max
vypočítáte následovně:
d
max
= dvojnásobná vzdálenost podlahy a stropu × 0,7 mm/m
Příklad: Při vzdálenosti mezi podlahou a stropem 5 m smí ma-
ximální odchylka činit
d
max
=2×5m×0,7mm/m=7mm. Značky tedy od sebe
mohou být vzdálené maximálně 7 mm.
Pracovní pokyny
Pro označování používejte vždy pouze střed laserové-
ho bodu resp. laserové přímky. Velikost laserového bodu
resp. šířka laserové přímky se mění se vzdáleností.
Práce se stativem (příslušenství)
Stativ nabízí stabilní, výškově nastavitelný měřící podstavec.
Měřící přístroj umístěte pomocí upnutí pro stativ 9 velikosti
1/4" na závit stativu nebo běžného fotostativu. Pro upevnění
na běžný stavební stativ použijte upnutí pro stativ 10 velikosti
5/8". Měřící přístroj pevně přišroubujte pomocí zajišťovacího
šroubu stativu.
