46 | Português
1 609 92A 32T | (1.7.16) Bosch Power Tools
Girar o instrumento de medição 180°, sem modificar a al-
tura. Alinhá-lo à parede A, de modo que a linha de laser ver-
tical passe pelo ponto I marcado anteriormente. Aguardar
o fim do nivelamento do instrumento de medição e marcar
o ponto de cruzamento das linhas de laser na parede A
(ponto III).
–A diferença d entre os dois pontos marcados I e III sobre a
parede A, é a divergência real da altura do instrumento de
medição.
Para saber qual o desvio máximo permitido d
máx
, use o cálculo
seguinte:
d
máx
= dobro da distância das paredes x 0,3 mm/m
Exemplo: no caso de uma distância das paredes de 5 m, o
desvio máximo deve ser de
d
máx
= 2 x 5 m x 0,3 mm/m = 3 mm. As marcas podem encon-
trar-se a uma altura máxima de 3 mm entre si.

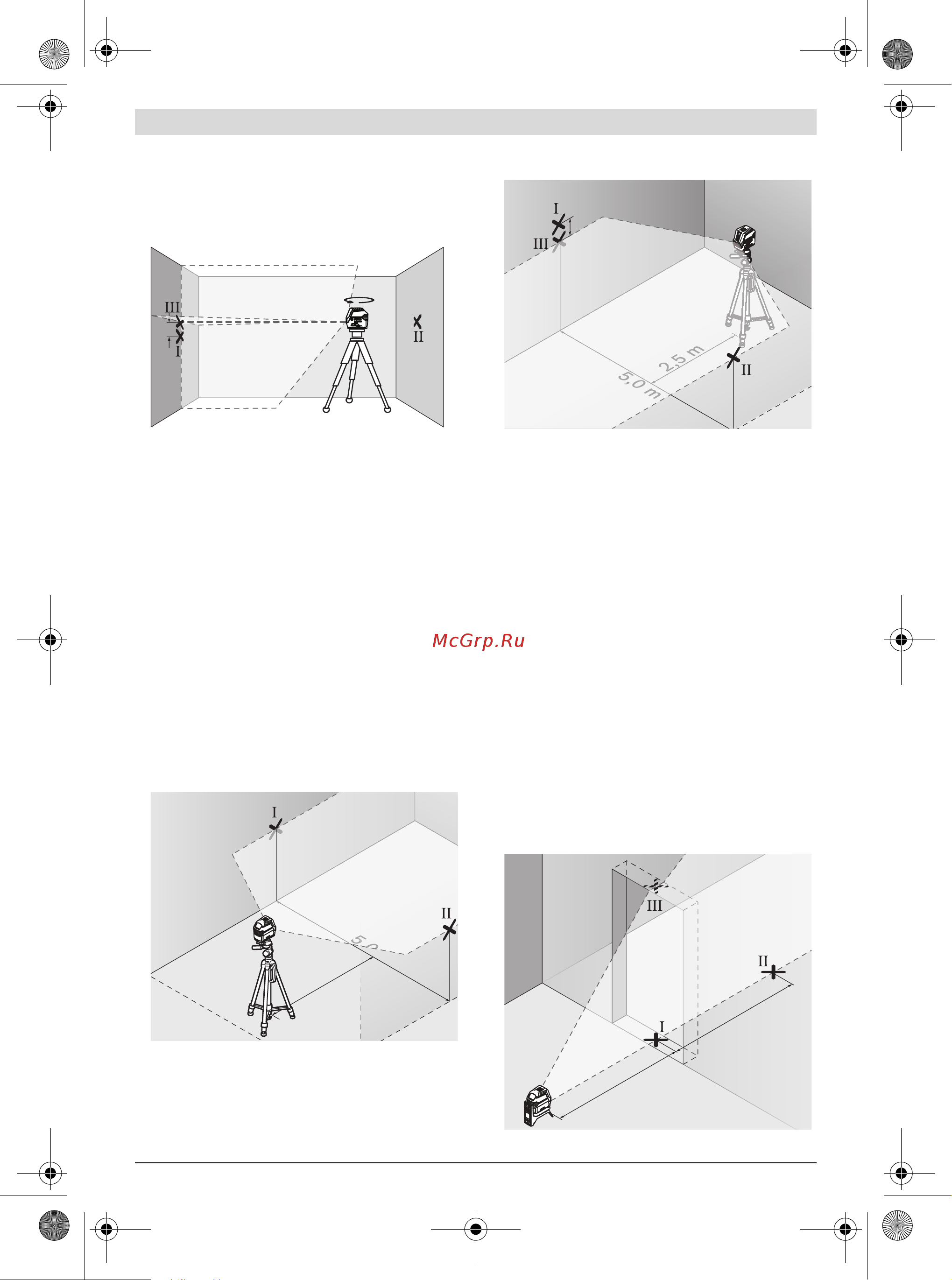

Controlar a exatidão do nivelamento da linha horizontal
Para o controlo é necessária uma superfície livre de obstácu-
los de aprox. 5x5m.
Colocar o instrumento de medição sobre uma superfície
firme e plana, no meio entre as paredes A e B. Permitir que
o instrumento de medição possa se nivelar no funciona-
mento horizontal.
Marcar, a 2,5 m de distância do instrumento de medição,
em ambas as paredes, o centro da linha de laser (ponto I
na parede A e ponto II na parede B).
Girar o instrumento de medição 180° e colocá-lo a 5 m de
distância, permitindo que possa se nivelar.
Alinhar o instrumento de medição na altura (com o tripé ou
se necessário, colocando algo por baixo), de modo que o
centro da linha de laser atinja exatamente o ponto II mar-
cado anteriormente na parede B.
Marcar na parede A o centro da linha de laser como ponto
III (na vertical, acima ou abaixo do ponto I).
–A diferença d entre os dois pontos marcados I e III sobre a
parede A, é a divergência real do instrumento de medição
em relação à horizontal.
Para saber qual o desvio máximo permitido d
máx
, use o cálculo
seguinte:
d
máx
= dobro da distância das paredes x 0,3 mm/m
Exemplo: no caso de uma distância das paredes de 5 m, o
desvio máximo deve ser de
d
máx
= 2 x 5 m x 0,3 mm/m = 3 mm. As marcas podem encon-
trar-se a uma altura máxima de 3 mm entre si.
Controlar a exatidão do nivelamento da linha vertical
Para o nivelamento é necessário um vão de porta, com no mí-
nimo 2,5 m de espaço de cada lado do vão (sobre chão fir-
me).
Colocar o instrumento de medição a 2,5 m de distância do
vão de porta, sobre uma superfície firme e plana (não so-
bre um tripé). Permitir que o instrumento de medição se
nivele no funcionamento de linhas cruzadas e aponte as li-
nhas de laser para o vão da porta.
Marcar o centro da linha de laser vertical no chão do vão de
porta (ponto I), numa distância de 5 m, do outro lado do
vão de porta (ponto II), como também no canto superior
do vão de porta (ponto III).
d
180°
A
B
2,5 m
5,0 m
5,
5
A
B
2,5 m
d
5,0 m
2,5 m
A
B
2,5 m
2,5 m
