Română | 171
Bosch Power Tools 1 609 92A 32T | (1.7.16)
Aşezaţi aparatul de măsură în cealalaltă parte a golului de
uşă direct în spatele punctului II. Lăsaţi aparatul de măsu-
ră să se niveleze şi aliniaţi astfel linia verticală, încât mijlo-
cul acesteia să treacă prin punctele I şi II.
–Diferenţa d dintre punctul III şi centrul liniei laser pe mar-
giniea superioară a golului de uşă dă abaterea efectivă faţă
de verticală a aparatului de măsură.
–Măsuraţi înălţimea golului de uşă.
Abaterea maximă admisă d
max
se calculează după cum urmea-
ză:
d
max
=dublul înălţimii golului de uşă x 0,3 mm/m
Exemplu: pentru o înălţime a golului de uşă de 2 m abaterea
maximă poate fi
d
max
= 2 x 2 m x 0,3 mm/m = 1,2 mm. Prin urmare, distanţa
dintre marcaje poate fi de cel mult 1,2 mm.

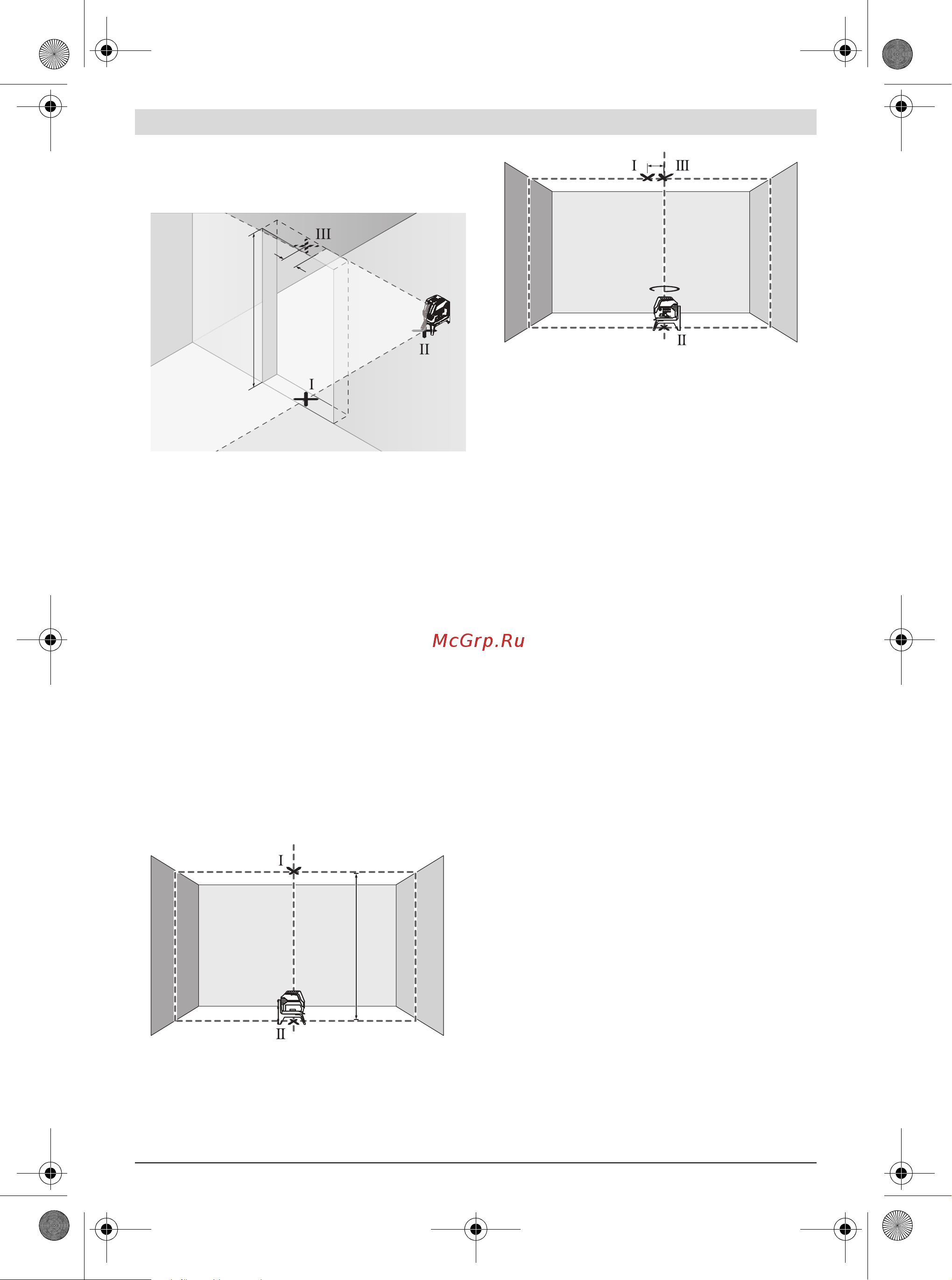

Verificarea preciziei liniei verticale
Pentru verificare aveţi nevoie de un tronson de măsurare liber
pe teren tare, cu o distanţă de aprox. 5 m între podea şi pla-
fon.
Montaţi aparatul de măsură pe suportul rotativ şi aşezaţi-l
pe podea.
Conectaţi aparatul de măsură şi lăsaţi-l să se niveleze.
Marcaţi centrul punctului de încrucişare superior de pe pla-
fon (punctul I). Marcaţi de asemeni pe podea centrul punc-
tului laser inferior (punctul II).
Rotiţi aparatul de măsură 180°. Poziţionaţi-l astfel, încât
centrul punctului laser inferior să se afle deasupra
punctului II deja marcat. Lăsaţi aparatul de măsură să se
niveleze. Marcaţi centrul punctului laser superior
(punctul III).
–Din diferenţa d dintre cele două puncte I şi III marcate pe
plafon rezultă abaterea efectivă a aparatului de măsură de
la verticală.
Puteţi calcula după cum urmează abaterea maximă admisă
d
max
:
d
max
= dublul distanţei dintre pereţi x 0,7 mm/m
Exemplu: La o distanţă dintre pereţi de 5 m, abaterea maximă
poate fi de
d
max
=2x5mx0,7mm/m=7. De aceea, între marcaje poa-
te exista o diferenţă de maximum 7 mm.
Instrucţiuni de lucru
Pentru marcare folosiţi întotdeauna numai centrul
punctului laser resp. al liniei laser. Mărimea punctului la-
ser resp. lăţimea liniei laser se modifică în funcţie de de-
părtare.
Utilizarea stativului (accesoriu)
Stativul oferă un suport de măsurare stabil, cu înălţime regla-
bilă. Aşezaţi aparatul de măsură cu orificiul de prindere pe
stativ de 1/4" 9 pe filetul stativului sau pe cel al unui stativ fo-
to. Pentru fixarea pe un stativ de construcţii uzual din comerţ
folosiţi orificiul de prindere pe stativ de 5/8" 10. Fixaţi prin în-
şurubare aparatul de măsură cu şurubul de fixare al stativului.
Înainte de a conecta aparatul desură, aliniaţi brut stati-
vul.
Fixare cu suport universal (accesoriu) (vezi figura H)
Cu ajutorul suportului universal 18 puteţi fixa aparatul de măsu-
ră de ex. pe suprafeţe verticale, ţevi sau materiale care pot fi
magnetizate. Suportul universal este adecvat şi ca stativ de po-
dea şi uşurează alinierea pe înălţime a aparatului de măsură.
Înainte de a conecta aparatul de măsură aliniaţi brut supor-
tul universal 18.
Lucrul cu panoul de vizare laser (vezi figura H)
Panoul de vizare laser 22 îmbunătăţeşte vizibilitatea razei la-
ser în caz de condiţii nefavorabile şi la depărtări mai mari.
Jumătatea reflectantă a panoului de vizare laser 22 îmbunătă-
ţeşte vizibilitatea liniei laser, iar prin cealaltă jumătate trans-
parentă, linia laser poate fi identificată şi din spatele panoului
de vizare laser.
Ochelari optici pentru laser (accesoriu)
Ochelarii optici pentru laser filtrează lumina ambiantă. În
acest mod lumina roşie a laserului pare mai puternică pentru
ochi.
2 m
d
5 m
180°
d
