Модулът за автоматично нивелиране изравнява отклоне-
ния от хоризонталата в рамките на диапазона от ±4°. Авто-
матичното нивелиране е приключило, когато лазерните
линии спрат да мигат.
Ако автоматичното нивелиране не е възможно, напр. тъй
като наклона на повърхността, върху която е поставен, е
извън диапазона 4° лазерните линии продължават да ми-
гат. В такъв случай коригирайте позицията на из-
мервателния уред и отново го изчакайте да се нивелира
автоматично.
При вибрации или промяна на положението по време на
работа измервателният уред автоматично се нивелира от-
ново. След приключване на нивелирането проверете по-
зицията на лазерните лъчи по отношение на референтни
точки, за да избегнете грешки вследствие на отместване
на уреда.
Работа с изключена система за автоматично нивелира-
не (вижте фигура F1)
При работа без автоматично нивелиране поставете пу-
сковия прекъсвач 2 в позиция „“. При изключено
автоматично нивелиране лазерните линии мигат посто-
янно.
При изключено автоматично нивелиране можете да дър-
жите измервателния уред в ръцете си или да го поставите
на наклонена повърхност. Така обаче лазерните лъчи няма
да бъдат непременно под прав ъгъл един спрямо друг.
Точност на нивелиране
Фактори, влияещи на точността
Най-голямо влияние върху точността има околната темпе-
ратура. Особено силно отклонение на лазерния лъч пре-
дизвикват големи температурни разлики от пода нагоре.
Наред с външните фактори, причина за отклонения могат
да бъдат също и фактори, свързани с уреда (напр. падане
или силни вибрации/удари). Затова винаги преди започ-
ване на работа проверявайте точността на нивелиране.
Винаги първо проверявайте точността на височината и на
нивелиране на хоризонталната лазерна линия, след това
точността на нивелиране на вертикалната лазерна линия.
Ако при някоя от проверките измервателният уред над-
хвърли максимално допустимото отклонение, той трябва
да бъде ремонтиран в оторизиран сервиз за електроин-
струменти на Бош.

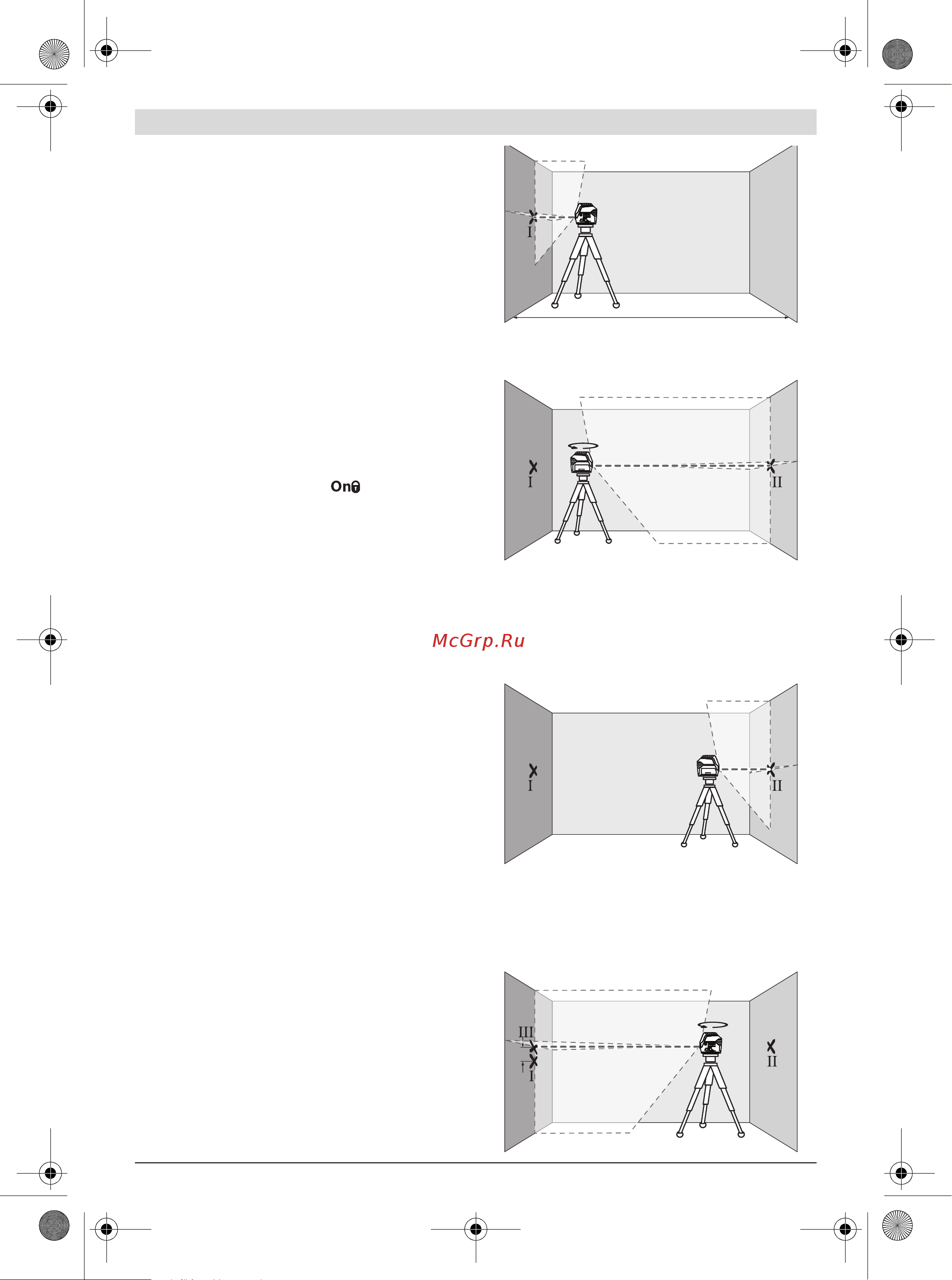

Проверка на точността на височината на хоризонтална-
та линия
За проверката трябва да имате свободна зона за измерва-
не с твърда основа с дължина 5 m между две стени А и B.
Монтирайте измервателния уред на статив в близост до
стената А или го поставете на здрава, равна основа.
Включете измервателния уред. Изберете режим на
кръстообразна линия с автоматично нивелиране.
Насочете лазерния лъч към близката стена А и изчакай-
те измервателният уред да се нивелира. Маркирайте
средата на пресечната точка на двете лазерни линии
(точка I).
Завъртете измервателния уред на 180°, изчакайте го да
се нивелира автоматично и маркирайте пресечната
точка на двете лазерни линии върху стената В (точка II).
Поставете измервателния уред без да го завъртате
в близост до стената B, включете го и изчакайте да се
нивелира.
Изместете измервателния уред по височина (чрез ста-
тива или при необходимост с подлагане), така че пресе-
чната точка на лазерните лъ
чи да попада точно върху
маркираната преди това точка II на стената В.
–Без да променяте височината, завъртете уреда на 180 °.
Насочете го към стената А така, че вертикалната лазер-
на линия да преминава през маркираната преди това
точка I. Изчакайте измервателният уред да се нивелира
и маркирайте пресечната точка на лазерните лъчи на
стената А (точка III).
A
B
5 m
A
B
180°
A
B
d
180°
A
B
