202 | Slovensko
1 609 92A 32T | (1.7.16) Bosch Power Tools

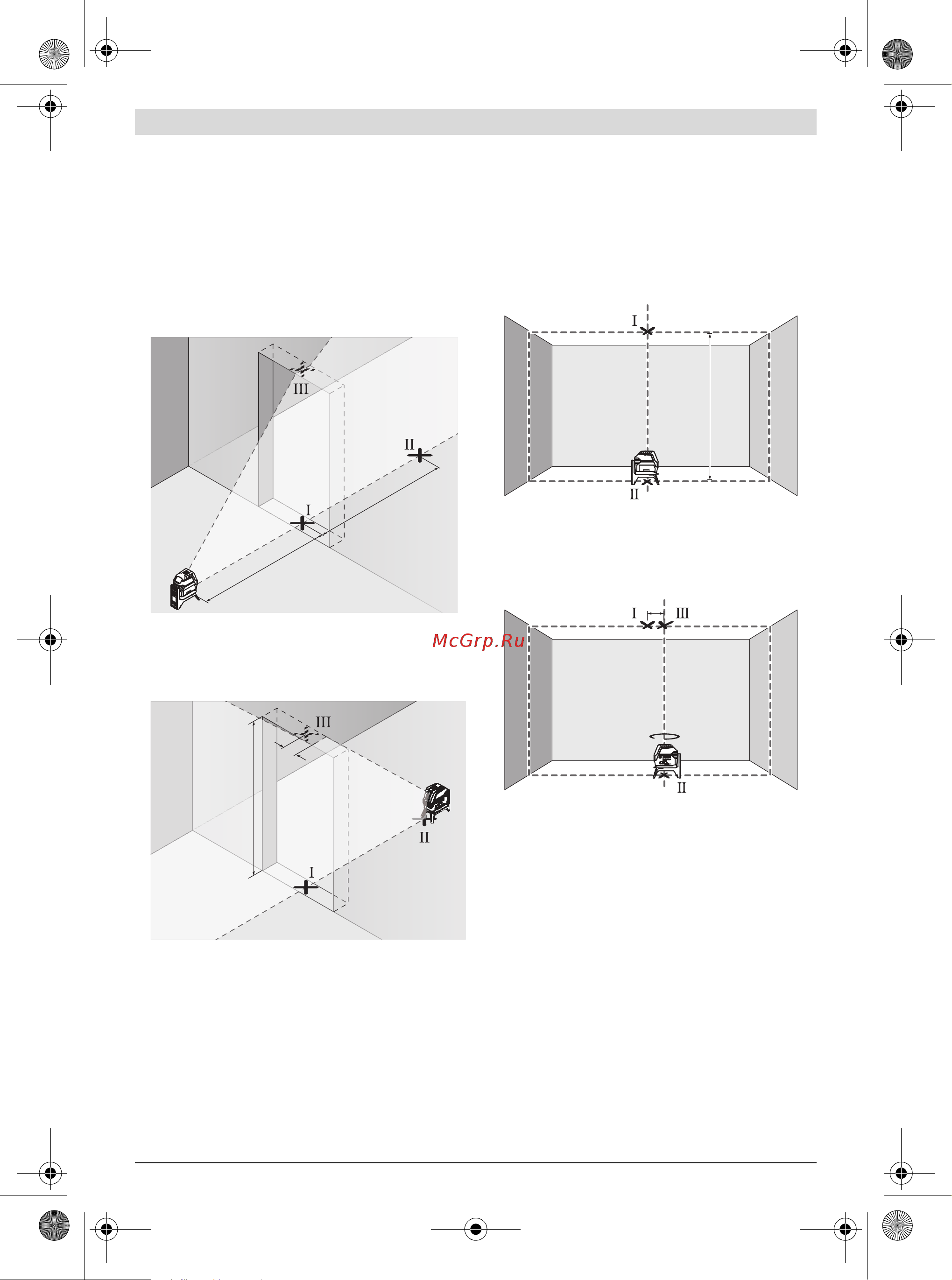

Preverjanje točnosti niveliranja navpične črte
Za preverjanje potrebujete odprtino za vrata, pri kateri je (na
trdni podlagi) na vsaki strani vrat najmanj 2,5 m prostora.
Postavite merilno orodje v razdalji 2,5 m od odprtine vrat
na trdno, ravno podlogo (ne na stativ). Pustite, da se meril-
no orodje nivelira v obratovanju s križanjem linij in usmeri-
te laserske linije na odprtino vrat.
Označite sredino navpične laserske črte na dnu odprtine za
vrata (točka I), 5 m proč na drugi strani odprtine za vrata
(točka II), ter na zgornjem robu odprtine za vrata
(točka III).
Postavite merilno orodje na drugo stran odprtine za vrata
neposredno za točko II. Počakajte, da se merilno orodje ni-
velira in poravnajte navpično lasersko črto tako, da bo nje-
na sredina potekala točno skozi točki I in II.
–Razlika d med točko III in sredino laserske črte na zgor-
njem robu odprtine vrat izkazuje stvarno odstopanje meril-
nega orodja od navpičnice.
Merite višino odprtine za vrata.
Maksimalno dovoljeno odstopanje d
max
lahko izračunate tako-
le:
d
max
= dvojna višina odprtine za vrata x 0,3 mm/m
Primer: pri višini odprtine za vrata 2 m lahko maksimalno od-
stopanje
d
max
= 2 x 2 m x 0,3 mm/m = znaša 1,2 mm. Oznaki sta lahko
zato oddaljeni največ 1,2 mm ena od druge.
Kontrola natančnosti navpičnice
Za preverjanje potrebujete prosto merilno razdaljo na trdni
podlogi z razdaljo pribl. 5 m med tlemi in stropom.
Merilno napravo namestite na vrtljivo držalo in jo postavite
na tla.
Vklopite merilno orodje in pustite, da se nivelira.
Označite sredino zgornjega križišča na stropu (točka I).
Poleg tega označite sredino spodnje laserske točke na tleh
(točka II).
Merilno napravo zasukajte za 180°. Postavite jo tako, da
bo sredina spodnje laserske točke ležala na pravkar ozna-
čeni točki II. Pustite merilno napravo, da se nivelira. Ozna-
čite sredino zgornje laserske točke (točka III).
–Razlika d obeh označenih točk I in III na stropu pomeni de-
jansko odstopanje merilnega orodja od pravokotnice.
Največje dovoljeno odstopanje d
max
lahko izračunate na na-
slednji način:
d
max
= dvojna razdalja od tal do stropa x 0,7 mm/m
Primer: če je razdalja od tal do stropa 5 m, je lahko največje
dovoljeno odstopanje
d
max
= 2 x 5 m x 0,7 mm/m = 7 mm. Posledično so oznake
lahko med seboj oddaljene največ 7 mm.
Navodila za delo
Za označitev uporabite vedno le sredino laserske točke
oz. laserske linije. Velikost laserske točke oz. širina laser-
ske linije se z razdaljo spremeni.
Delo s stativom (pribor)
Sativ vam zagotavlja stabilno, višinsko nastavljivo merilno
podlogo. Postavite merilno orodje s prijemalo za stativ 1/4" 9
na navoj stativa ali običajnega komercialnega fotostativa. Pri
2,5 m
2,5 m
2 m
d
5 m
180°
d
