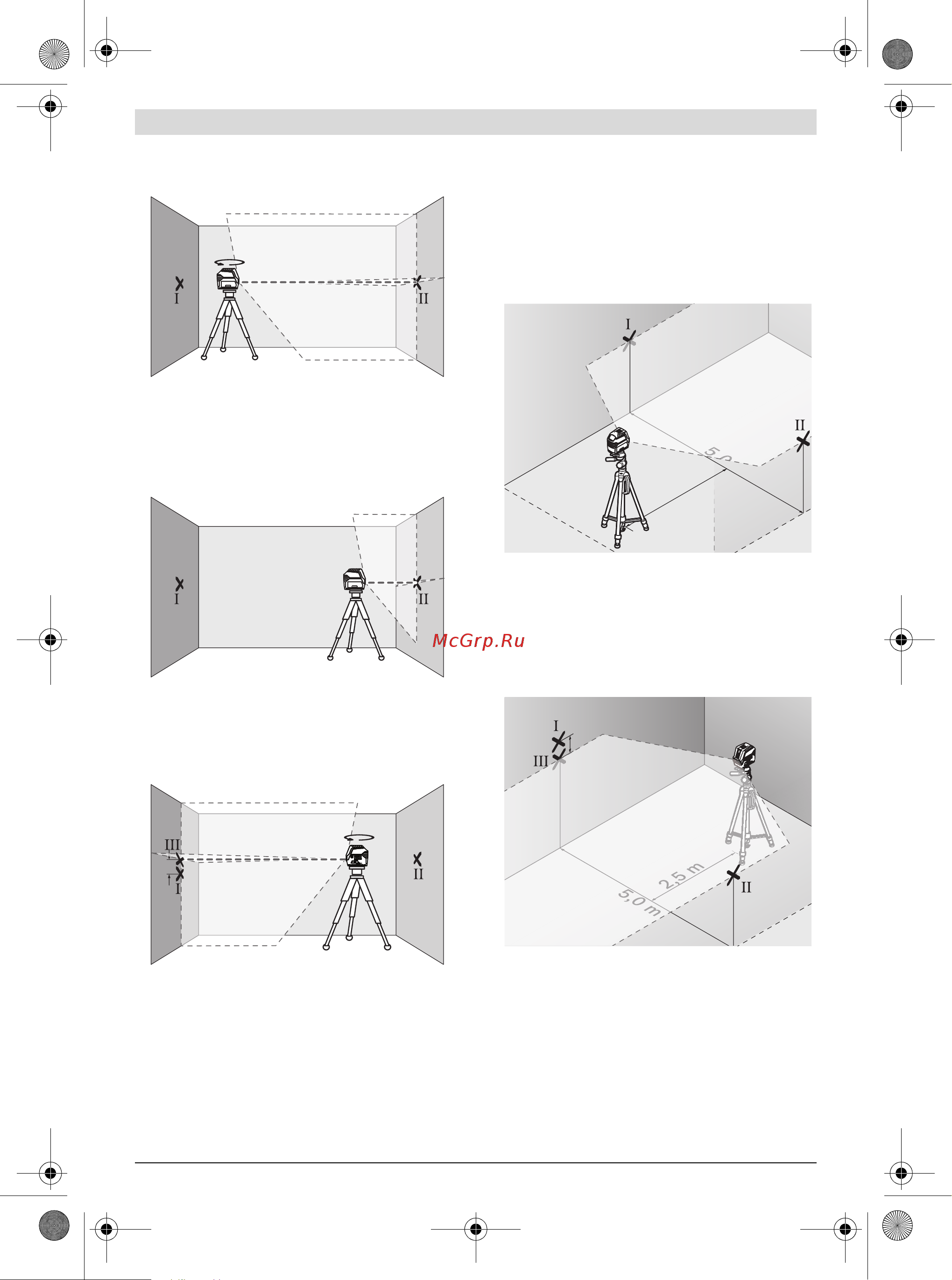

Obrnite merilno orodje za 180°, počakajte, da se bo niveli-
ralo in označite točko križanja laserskih črt na nasprotni
steni B (točka II).
Namestite merilno orodje ne da bi ga obračali v bližino
stene B, ga vklopite in počakajte, da se nivelira.
Poravnajte višino merilnega orodja tako (s pomočjo stativa
ali po potrebi s podlaganjem), da so bo točka križanja la-
serskih črt natančno ujemala s predhodno označeno
točko II na steni B.
Obrnite merilno orodje za 180°, ne da bi spreminjali viši-
no. Usmerite ga na steno A, tako da bo navpična laserska
črta potekala skozi prej označeno točko I. Počakajte, da se
bo merilno orodje niveliralo in označite točko križanja la-
serskih črt na steni A (točka III).
–Razlika d med obema označenima točkama I in III na steni
A izkazuje stvarno višinsko odstopanje merilnega orodja.
Največje dovoljeno odstopanje d
max
lahko izračunate na na-
slednji način:
d
max
= dvojni odmik od stene x 0,3 mm/m
Primer: če je odmik od stene 5 m, je lahko največje dovoljeno
odstopanje
d
max
=2x5mx0,3mm/m=3mm. Posledično so oznake
lahko med seboj oddaljene največ 3 mm.
Preverjanje točnosti niveliranja vodoravne črte
Za preverjanje potrebujete prosto ploskev z velikostjo pribli-
žno 5x5m.
Merilno orodje postavite na trdno, ravno podlago v sredino
med steno A in B. Počakajte, da se merilno orodje nivelira
v vodoravnem načinu delovanja.
V razdalji 2,5 m od merilnega orodja na obeh stenah ozna-
čite sredino laserske črte (točka I na stani A in točka II na
steni B).
Obrnite merilno orodje za 180° in ga postavite 5 m stran
od stene ter počakajte, da se nivelira.
Naravnajte višino merilnega orodja tako (s pomočjo stativa
ali po potrebi s podlaganjem), da se sredina laserske črte
točno ujema s prej označeno točko II na steni B.
–Na steni A označite sredino laserske črte kot točko III (nav-
pično nad oziroma pod točko I).
–Razlika d med obema označenima točkama I in III na steni
A izkazuje stvarno odstopanje merilnega orodja od vodo-
ravnice.
Največje dovoljeno odstopanje d
max
lahko izračunate na na-
slednji način:
d
max
= dvojni odmik od stene x 0,3 mm/m
Primer: če je odmik od stene 5 m, je lahko največje dovoljeno
odstopanje
d
max
= 2 x 5 m x 0,3 mm/m = 3 mm. Posledično so oznake
lahko med seboj oddaljene največ 3 mm.
A
B
180°
A
B
d
180°
A
B
2,5 m
5,0 m
5,
5
A
B
2,5 m
d
5,0 m
2,5 m
A
B
