12 | Deutsch
1 609 92A 32T | (1.7.16) Bosch Power Tools
Im Modus „Arbeiten ohne Nivellierautomatik“ blinken die
Laserlinien langsam.
Wechseln Sie während des Arbeitens ohne Nivellierautomatik
in den Modus „Arbeiten mit Nivellierautomatik“ (Ein-/Aus-
schalter 2 in Position „“) wird immer die erste Kombi-
nationsmöglichkeit der Anzeigen dieses Modus aktiviert.
Nivellierautomatik
Arbeiten mit Nivellierautomatik (siehe Bilder B1–E1)
– Stellen Sie das Messwerkzeug auf eine waagerechte, feste
Unterlage oder befestigen Sie es auf der Drehhalterung
13.
– Schieben Sie für Arbeiten mit Nivellierautomatik den
Ein-/Ausschalter 2 in Position „“.
Die Nivellierautomatik gleicht Unebenheiten innerhalb des
Selbstnivellierbereiches von ±4° automatisch aus. Sobald
die Laserlinien nicht mehr blinken, ist das Messwerkzeug ein-
nivelliert.
Ist die automatische Nivellierung nicht möglich, z.B. weil die
Standfläche des Messwerkzeugs mehr als 4° von der Waag-
rechten abweicht, blinken die Laserlinien. Stellen Sie in die-
sem Fall das Messwerkzeug waagrecht auf und warten Sie die
Selbstnivellierung ab.
Bei Erschütterungen oder Lageänderungen während des Be-
triebs wird das Messwerkzeug automatisch wieder einnivel-
liert. Überprüfen Sie nach der Nivellierung die Position der La-
serstrahlen in Bezug auf Referenzpunkte, um Fehler durch
eine Verschiebung des Messwerkzeugs zu vermeiden.
Arbeiten ohne Nivellierautomatik (siehe Bild F1)
– Schieben Sie für Arbeiten ohne Nivellierautomatik den
Ein-/Ausschalter 2 in Position „“. Bei ausgeschalte-
ter Nivellierautomatik blinken die Laserlinien dauerhaft.
Bei abgeschalteter Nivellierautomatik können Sie das Mess-
werkzeug frei in der Hand halten oder auf eine geneigte Unter-
lage stellen. Die Laserstrahlen verlaufen nicht mehr zwingend
senkrecht zueinander.
Nivelliergenauigkeit
Genauigkeitseinflüsse
Den größten Einfluss übt die Umgebungstemperatur aus. Be-
sonders vom Boden nach oben verlaufende Temperaturun-
terschiede können den Laserstrahl ablenken.
Neben äußeren Einflüssen können auch gerätespezifische
Einflüsse (wie z.B. Stürze oder heftige Stöße) zu Abweichun-
gen führen. Überprüfen Sie deshalb vor jedem Arbeitsbeginn
die Nivelliergenauigkeit.
Überprüfen Sie jeweils zuerst die Höhen- sowie die Nivellier-
genauigkeit der waagrechten Laserlinie, danach die Nivellier-
genauigkeit der senkrechten Laserlinie.
Sollte das Messwerkzeug bei einer der Prüfungen die maxima-
le Abweichung überschreiten, dann lassen Sie es von einem
Bosch-Kundendienst reparieren.

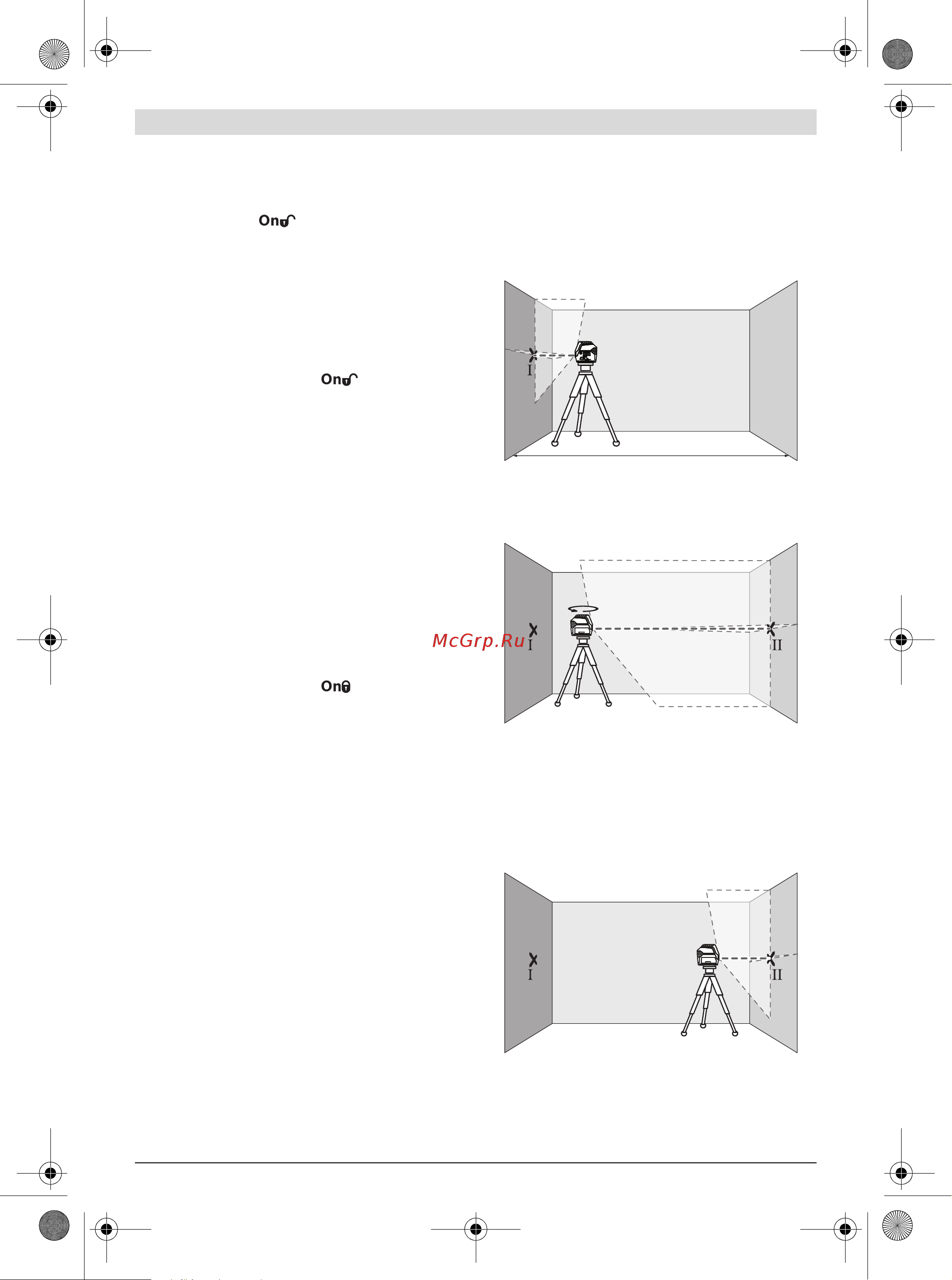

Höhengenauigkeit der waagrechten Linie überprüfen
Für die Überprüfung benötigen Sie eine freie Messstrecke von
5 m auf festem Grund zwischen zwei Wänden A und B.
– Montieren Sie das Messwerkzeug nahe der Wand A auf ei-
nem Stativ oder stellen Sie es auf festen, ebenen Unter-
grund. Schalten Sie das Messwerkzeug ein. Wählen Sie
Kreuzlinienbetrieb mit Nivellierautomatik.
– Richten Sie den Laser auf die nahe Wand A und lassen Sie
das Messwerkzeug einnivellieren. Markieren Sie die Mitte
des Punktes, an dem sich die Laserlinien an der Wand
kreuzen (Punkt I).
– Drehen Sie das Messwerkzeug um 180°, lassen Sie es ein-
nivellieren und markieren Sie den Kreuzungspunkt der La-
serlinien an der gegenüberliegenden Wand B (Punkt II).
– Platzieren Sie das Messwerkzeug – ohne es zu drehen –
nahe der Wand B, schalten Sie es ein und lassen Sie es ein-
nivellieren.
– Richten Sie das Messwerkzeug in der Höhe so aus (mithilfe
des Stativs oder gegebenenfalls durch Unterlegen), dass
der Kreuzungspunkt der Laserlinien genau den zuvor mar-
kierten Punkt II auf der Wand B trifft.
– Drehen Sie das Messwerkzeug um 180°, ohne die Höhe zu
verändern. Richten Sie es so auf die Wand A, dass die
senkrechte Laserlinie durch den bereits markierten
Punkt I läuft. Lassen Sie das Messwerkzeug einnivellieren
A
B
5 m
A
B
180°
A
B
OBJ_BUCH-2637-003.book Page 12 Friday, July 1, 2016 9:19 AM
