Töötamine ilma automaatse loodimiseta (vt joonist F1)
Automaatse nivelleerumiseta töötamisel viige lüliti (sis-
se/välja) 2 asendisse „“. Kui automaatne nivelleeru-
mine on välja lülitatud, vilguvad laserkiired pidevalt.
Kui automaatse nivelleerumise funktsioon on välja lülitatud,
saate seadet vabalt käes hoida või kaldpinnale asetada. La-
serkiired ei kulge enam üksteise suhtes vertikaalselt.
Nivelleerumistäpsus
Täpsust mõjutavad tegurid
Suurimat mõju avaldab ümbritseva keskkonna temperatuur.
Eriti just maapinnalt (põrandalt) ülespoole kulgevad tempera-
tuurierinevused võivad laserkiire kõrvale kallutada.
Väliste mõjude kõrval võivad kõrvalekaldeid põhjustada ka
seadmega seotud tegurid (nt kukkumised või tugevad löögid).
Seepärast kontrollige nivelleerimistäpsust iga kord enne töö
algust.
Kontrollige kõigepealt horisontaalse laserjoone kõrguse ja ni-
velleerumise täpsust, seejärel vertikaalse laserjoone nivellee-
rumise täpsust.
Kui mõõteseade ületab lubatud kõrvalekalde, toimetage sea-
de Boschi mõõteseadmete volitatud parandustöökotta.

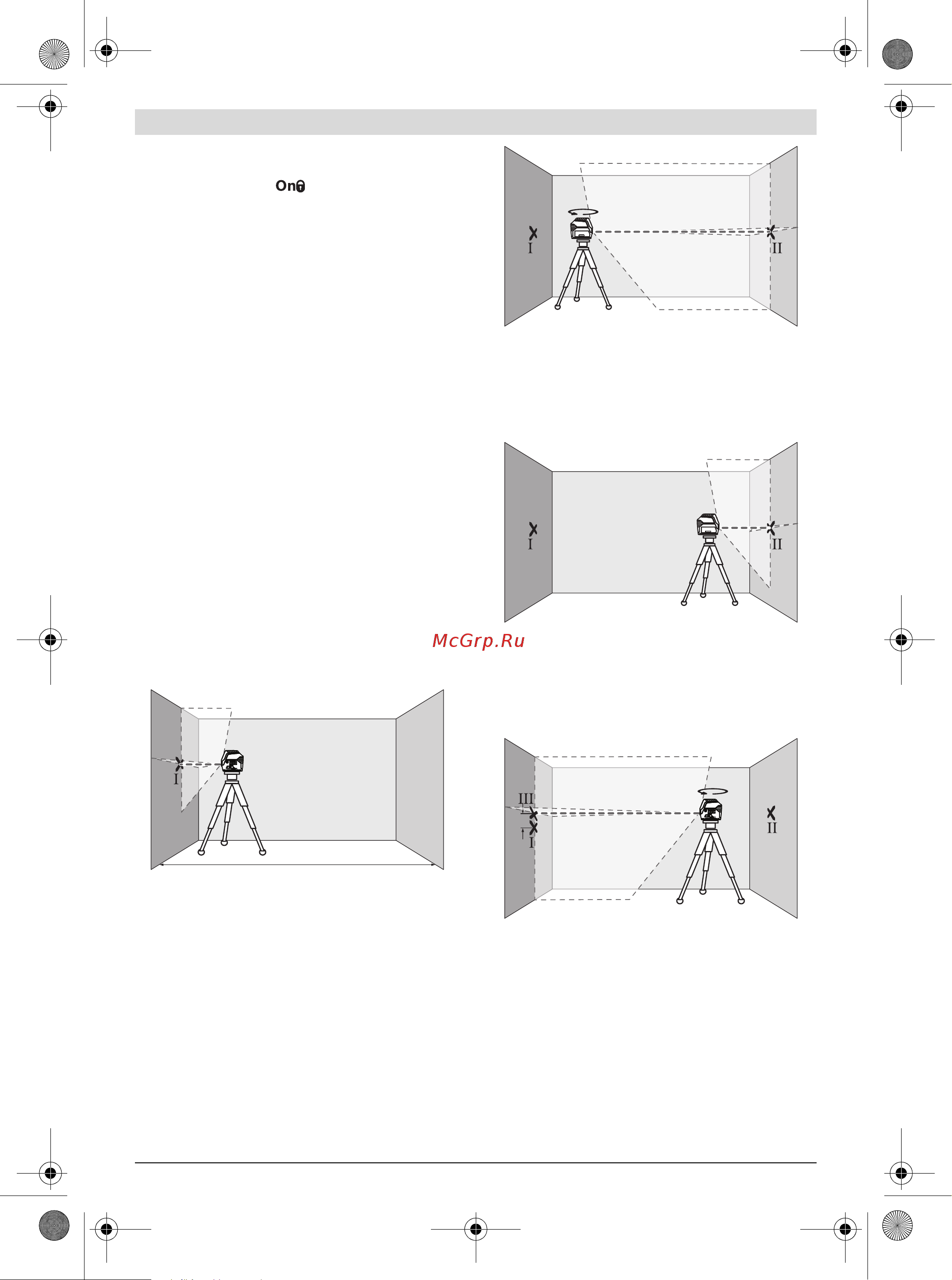

Horisontaaljoone kõrguse kontroll
Kontrollimiseks läheb vaja 5 m pikkust stabiilset vaba mõõte-
piirkonda kahe seina A ja B vahel.
Paigaldage seade seina A lähedale statiivile või asetage tu-
gevale siledale aluspinnale. Lülitage seade sisse. Valige
ristjoonrežiim koos automaatse loodimisega.
Suunake laserkiir seinale A ja laske seadmel nivelleeruda.
Märkige seinale punkt, kus laserjooned ristuvad (punkt I).
Pöörake seadet 180 °, laske seadmel nivelleeruda ja märki-
ge laserjoonte ristumispunkt vastasasuvale seinale B
(punkt II).
Asetage seade ilma seda pööramata seina B lähedale,
lülitage sisse ja laske seadmel nivelleeruda.
Rihtige seadme kõrgus välja nii (statiivi abil või vajadusel
midagi seadme alla asetades), et laserjoonte ristumis-
punkt ühtiks eelnevalt seinale B märgitud punktiga II.
Pöörake seadet 180°, muutmata seadme kõrgust. Rihtige
seade seina A suhtes välja nii, et vertikaalne laserjoon lä-
biks eelnevalt märgitud punkti I. Laske seadmel nivelleeru-
da ja märkige laserjoonte ristumispunkt seinale A (punkt
III).
–Vahe d seinale A märgitud punktide I ja III vahel annab
seadme tegeliku kõrvalekalde kõrguse osas.
Maksimaalne lubatud kõrvalekalle d
max
arvutage järgmiselt:
d
max
= seinte kahekordne vahekaugus x 0,3 mm/m
Näide: kui seinte vahekaugus on 5 m, on maksimaalne kõrva-
lekalle
d
max
= 2 x 5 m x 0,3 mm/m = 3 mm. Märgised ei tohi järelikult
olla üksteisest kaugemal kui 3 mm.
A
B
5 m
A
B
180°
A
B
d
180°
A
B
