54 | Italiano
1 609 92A 32T | (1.7.16) Bosch Power Tools
Dalla differenza d dei due punti marcati I e III sulla parete
A risulta l’effettiva deviazione in altezza dello strumento di
misura.
Lo scostamento massimo consentito d
max
si potrà calcolare
nel seguente modo:
d
max
= doppio della distanza fra le pareti x 0,3 mm/m
Esempio: con una distanza fra le pareti di 5 m, lo scostamento
massimo
consentito sarà d
max
= 2 x 5 m x 0,3 mm/m = 3 mm. Pertan-
to, la distanza fra le marcature non dovrà superare 3 mm.

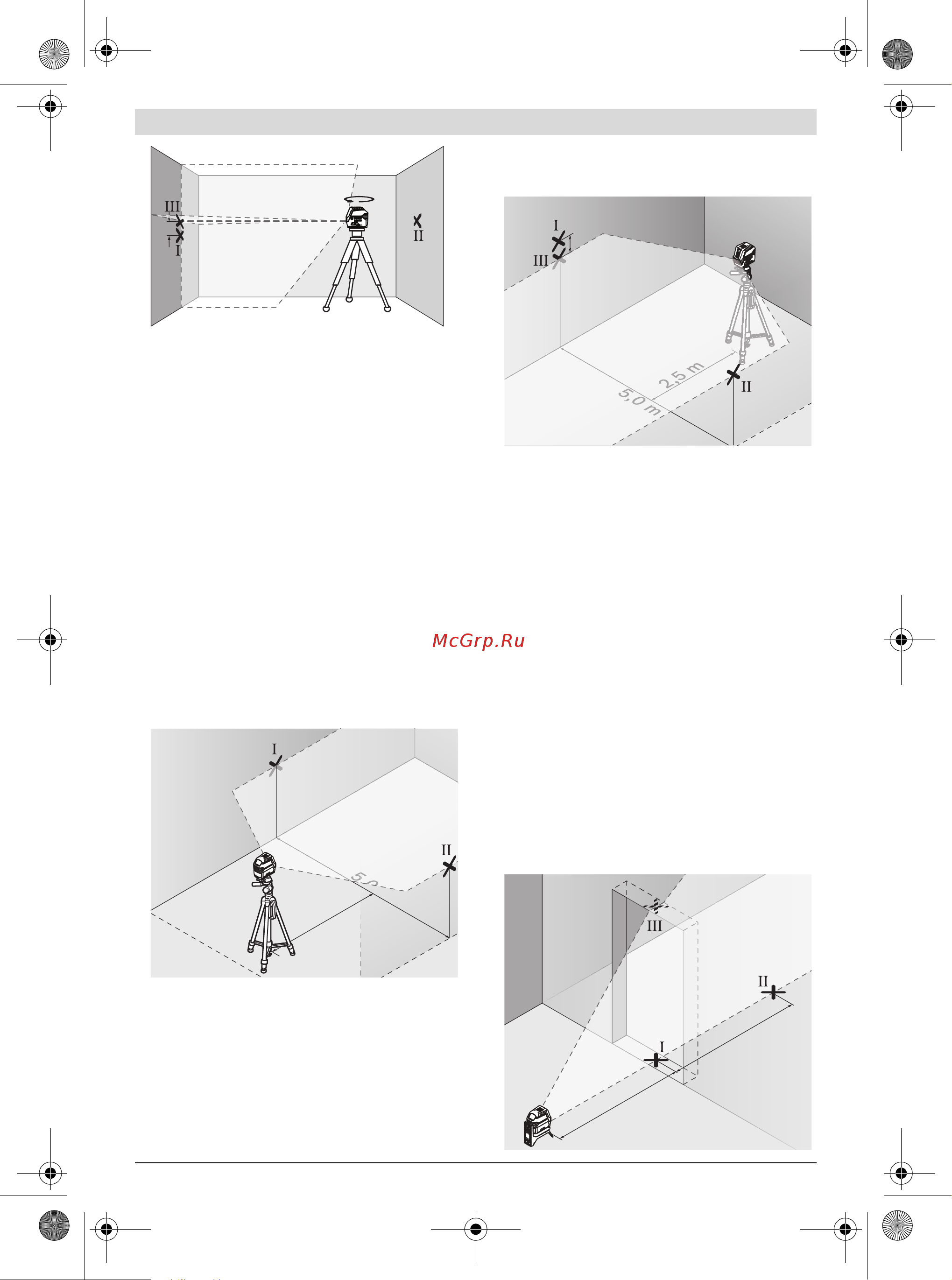

Controllo della precisione di livellamento della linea oriz-
zontale
Per il controllo è richiesta una superficie libera di ca. 5 x 5 m.
Posare lo strumento di misura su una base compatta e pia-
na in posizione centrale tra le pareti A e B. Sottoporre lo
strumento di misura ad operazione di livellamento nel mo-
do operativo orizzontale.
Alla distanza di 2,5 m dallo strumento di misura, marcare
dunque sulle due pareti il centro della linea laser (punto I
sulla parete A e punto II sulla parete B).
Installare lo strumento di misura ad una distanza di 5 m,
ruotarlo di 180° e sottoporlo ad operazione di livellamen-
to.
–Regolare lo strumento di misura in altezza in modo tale
(mediante treppiede oppure se necessario utilizzando ap-
positi supporti) che il centro della linea laser arrivi precisa-
mente sul punto II precedentemente marcato sulla parete
B.
Marcare sulla parete A il centro della linea laser come pun-
to III (in posizione perpendicolare, sopra oppure sotto il
punto I).
Dalla differenza d dei due punti marcati I e III sulla parete
A risulta l’effettiva deviazione dello strumento di misura
dalla linea orizzontale.
Lo scostamento massimo consentito d
max
si potrà calcolare
nel seguente modo:
d
max
= doppio della distanza fra le pareti x 0,3 mm/m
Esempio: con una distanza fra le pareti di 5 m, lo scostamento
massimo
consentito sarà d
max
=2x5mx0,3mm/m=3mm. Pertan-
to, la distanza fra le marcature non dovrà superare 3 mm.
Controllo della precisione di livellamento della linea verti-
cale
Per un controllo è necessaria l’apertura della porta (su base
compatta) ed ogni lato della porta deve avere uno spazio di al-
meno 2,5 m.
Posizionare lo strumento di misura a 2,5 m di distanza
dall’apertura della porta su una base solida e piana (non su
un treppiede). Lasciare eseguire l’operazione di livella-
mento dallo strumento di misura in funzionamento squa-
dro e dirigere le linee laser sull’apertura della porta.
Marcare il centro della linea laser verticale sul pavimento
dell’apertura della porta (punto I), alla distanza di 5 m
sull’altro lato dell’apertura della porta (punto II) e al margi-
ne superiore dell’apertura della porta (punto III).
d
180°
A
B
2,5 m
5,0 m
5,
5
A
B
2,5 m
d
5,0 m
2,5 m
A
B
2,5 m
2,5 m
