178 | Български
1 609 92A 32T | (1.7.16) Bosch Power Tools
–Разликата d между двете маркирани точки I и III на сте-
ната А дава действителното отклонение по височина на
измервателния уред.
Максималното допустимо отклонение d
max
можете да из-
числите, както следва:
d
max
= двойното разстояние между стените x 0,3 mm/m
Пример: при разстояние 5 m между стените максималното
отклонение може да бъде най-много
d
max
=2x5mx0,3mm/m=3mm. Следователно марки-
ровките могат да са на разстояние една от друга най-много
3mm.

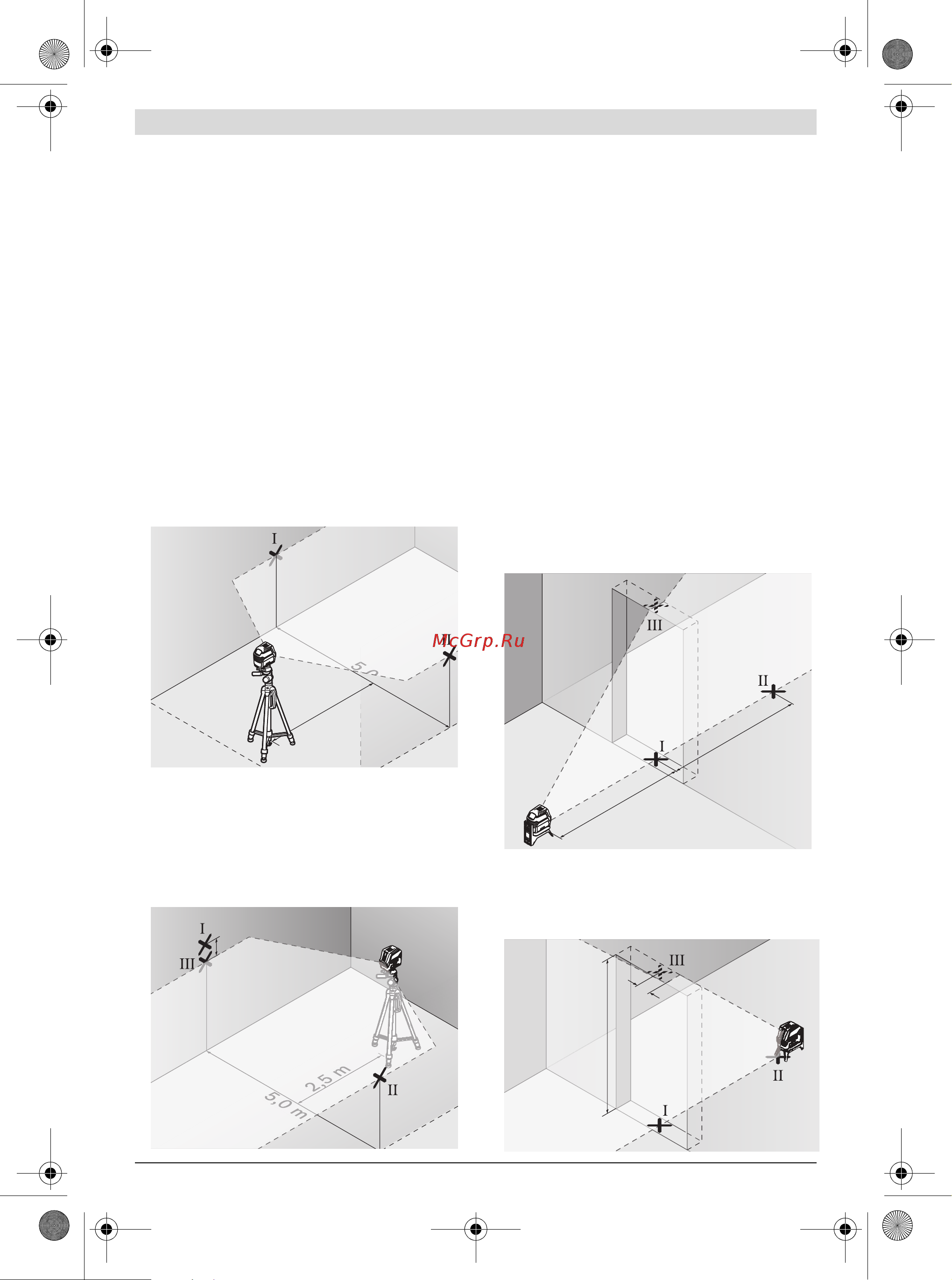

Проверка на точността на нивелиране на хоризонтал-
ната линия
За проверката се нуждаете от свободна площ от прибл.
5x5m.
–Поставете измервателния уред на твърда, равна по-
върхност в средата между стените А и В. Изчакайте из-
мервателният уред да се нивелира в режим хоризон-
тална линия.
Маркирайте средата на лазерната линия на двете стени
на разстояние от лазерния уред по 2,5 mочка I на сте-
на А и точка II на стена В).
Завъртете измервателния уред на 180 °, поставете го на
разстояние 5 m и изчакайте да се нивелира.
Изместете измервателния уред по височина (чрез ста-
тива или при необходимост с подлагане), така че среда-
та на лазерния лъч да попадне точно върху маркираната
преди това точка II на стената B.
Маркирайте на стената
А средата на лазерната линия
като точка III (точно над, респ. под точка I).
–Разликата d на двете маркирани точки I и III на стената
А дава действителното отклонение на измервателния
уред спрямо хоризонталата.
Максималното допустимо отклонение d
max
можете да из-
числите, както следва:
d
max
= двойното разстояние между стените x 0,3 mm/m
Пример: при разстояние 5 m между стените максималното
отклонение може да бъде най-много
d
max
= 2 x 5 m x 0,3 mm/m = 3 mm. Следователно марки-
ровките могат да са на разстояние една от друга най-много
3mm.
Проверка на точността на нивелиране във вертикално
направление
За проверката се нуждаете от отвор на врата, при която
(върху твърда основа) има най-малко по 2,5 m свободна
площ от двете страни.
Поставете измервателния уред на 2,5 m от вратата вър-
ху твърда, равна повърхност (не върху статив). Изча-
кайте измервателния уред да се нивелира в режим на
кръстообразна линия и насочете лазерните лъчи към
отвора на вратата.
Маркирайте средата на вертикалната лазерна линия на
пода на отвора на вратата (точка I), на разстояние 5 m
от другата страна на отвора на вратата (точка II), както
и на горния ръб на отвора на вратата (точка III).
Поставете измервателния уред на другата страна на от-
вора на вратата непосредствено зад точката II. Изча-
кайте измервателният уред да се нивелира и насочете
вертикалната линия така, че средата й да преминава
точно през точките I и II.
2,5 m
5,0 m
5,
5
A
B
2,5 m
d
5,0 m
2,5 m
A
B
2,5 m
2,5 m
2 m
d
