Русский | 145
Bosch Power Tools 1 609 92A 32T | (1.7.16)

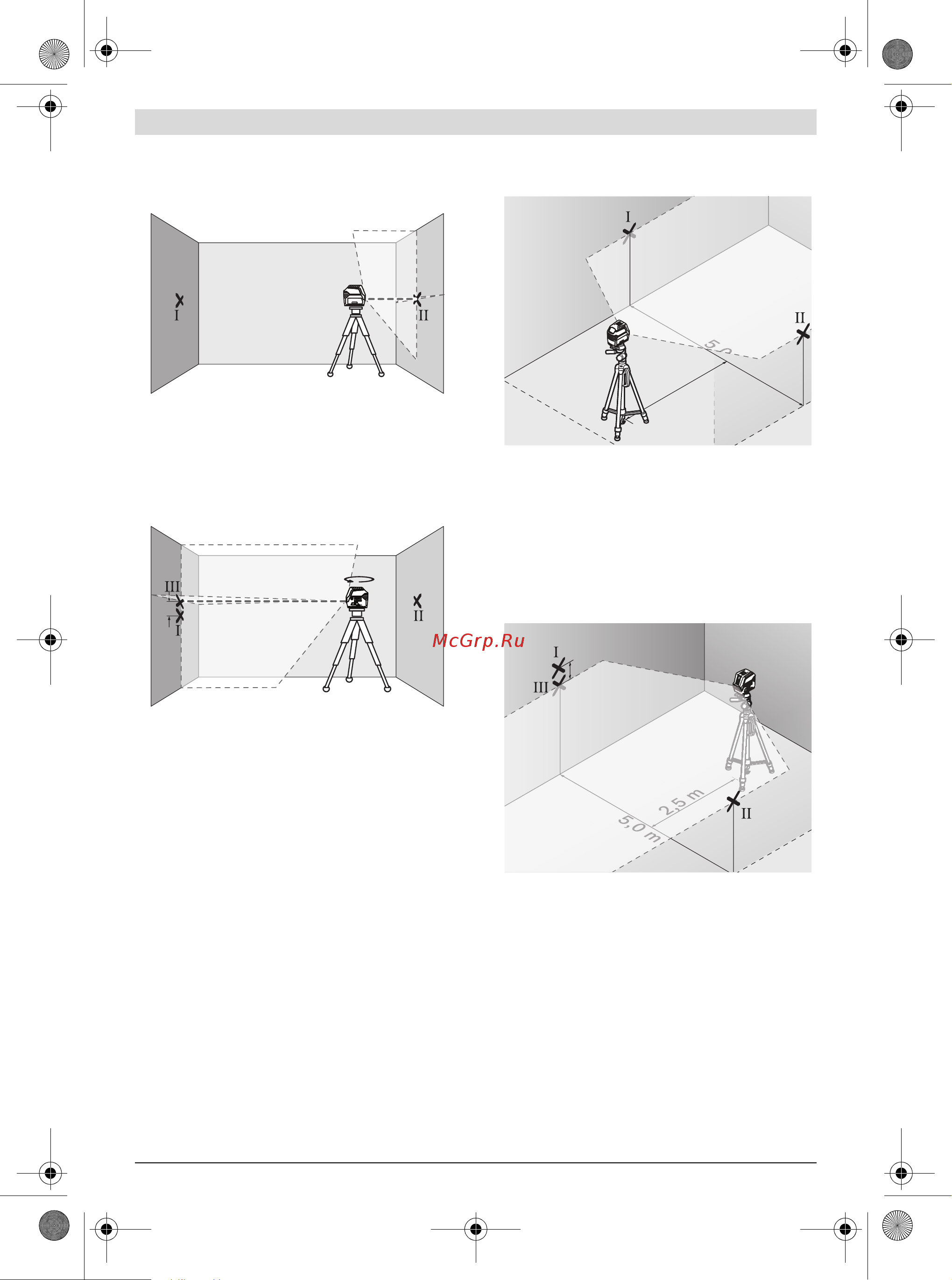

Настройте измерительный инструмент по высоте (с по-
мощью штатива или подкладок) так, чтобы точка пере-
крещивания лазерных линий точно совпала с ранее
отмеченной точкой II на стене В.
Поверните измерительный инструмент на 180°, не из-
меняя высоты. Направьте инструмент на стену А так,
чтобы вертикальная лазерная линия проходила через
уже отмеченную точку I. Подождите, пока инструмент
не закончит самонивелирование, и отметьте точку пе-
рекрещивания лазерных линий на стене А (точка III).
–Разница d между обеими отм
еченными точками I и III
на стене А является действительным отклонением по
высоте измерительного инструмента.
Максимально допустимое отклонение d
max
рассчитывает-
ся следующим образом:
d
max
= двойное расстояние между стенами x 0,3 мм/м
Пример: при расстоянии между стенами 5 м максималь-
ное отклонение составляет
d
max
=2x5м x0,3мм/м =3мм. Соответственно, отметки
должны быть расположены не более чем в 3 мм друг от
друга.
Проверка точности нивелирования горизонтальной ли-
нии
Для выполнения проверки требуется свободный участок
площадью 5 х 5 м.
–Поставьте измерительный инструмент на прочное,
ровное основание посередине между стенами А и В.
Подождите, пока инструмент не произведет самониве-
лирование в горизонтальном режиме.
–Отметьте на расстоянии в 2,5 м от измерительного ин-
струмента на обеих стенах середину лазерной линии
(точка I на стене A и точка II на стене B).
–Развернув измерительный инструмент на 180°, пере-
двиньте его на 5 м и подо
ждите, пока он не произведет
самонивелирование.
Настройте измерительный инструмент по высоте (с по-
мощью штатива или подкладок) так, чтобы середина ла-
зерной линии точно совпала с ранее отмеченной точ-
кой II на стене В.
–Отметьте на стене A середину лазерной линии как точку
III (вертикально над или под точкой I).
–Разница d между обеими отмеченными точками I и III
на стене А является действительным отклонением по
высоте измерительного инструмента.
Максимально допустимое отклонение d
max
рассчитывает-
ся следующим образом:
d
max
= двойное расстояние между стенами x 0,3 мм/м
Пример: при расстоянии между стенами 5 м максималь-
ное отклонение составляет
d
max
=2x5м x0,3мм/м =3мм. Соответственно, отметки
должны быть расположены не более чем в 3 мм друг от
друга.
A
B
d
180°
A
B
2,5 m
5,0 m
5,
5
A
B
2,5 m
d
5,0 m
2,5 m
A
B
