Français | 29
Bosch Power Tools 1 609 92A 32T | (1.7.16)
mesure en fonctionnement. Choisissez le mode en croix
avec nivellement automatique.

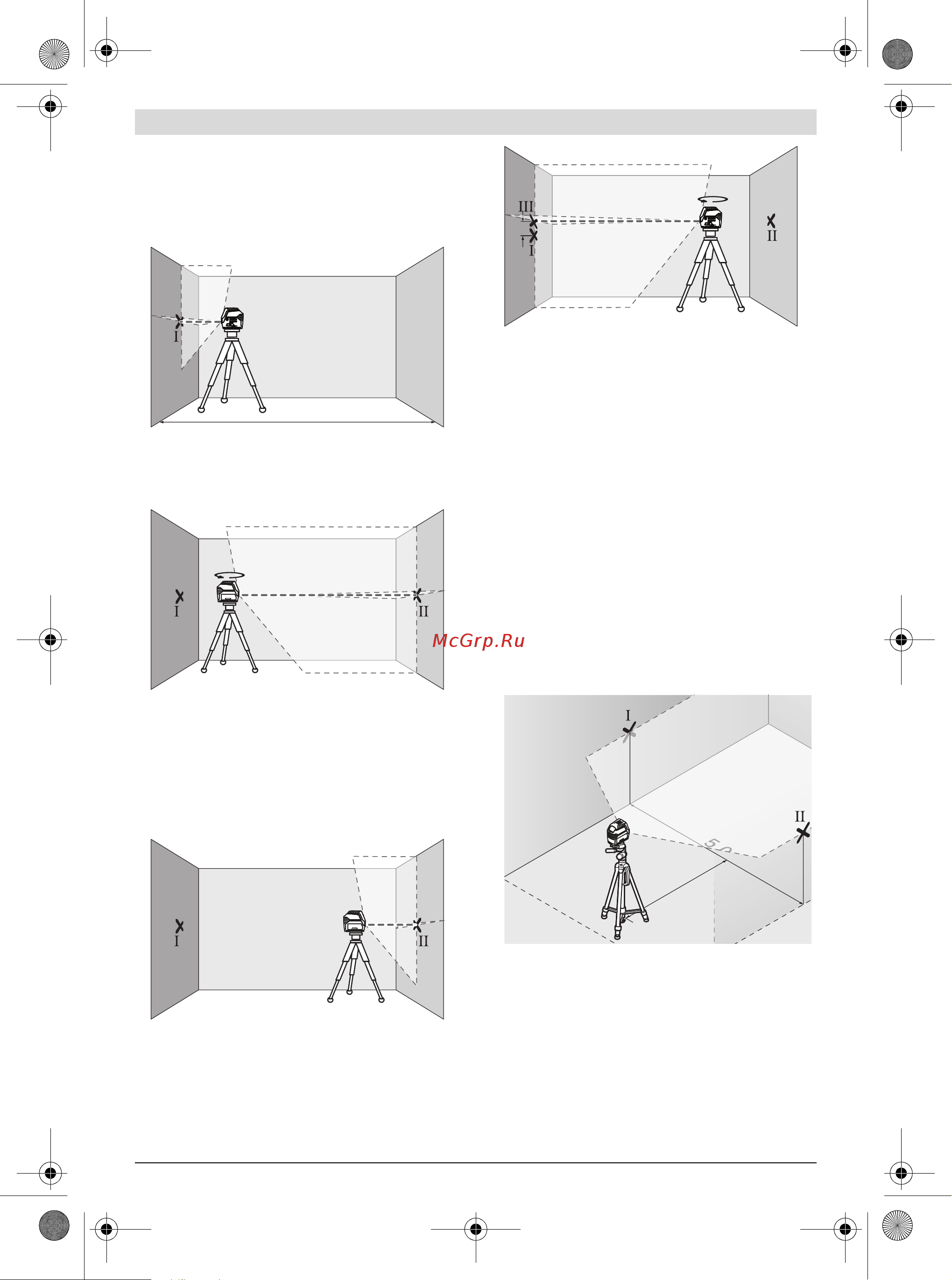

Dirigez le laser sur le mur le plus proche A et laissez l’appa-
reil de mesure se niveler automatiquement. Marquez le mi-
lieu du point sur le mur où les lignes laser se croisent
(point I).
Tournez l’appareil de mesure de 180°, laissez-le se niveler
automatiquement et marquez le point de croisement des
faisceaux laser sur le mur en face B (point II).
Placez l’appareil de mesure sans le tourner près du
mur B, mettez-le en marche et laissez-le se niveler automa-
tiquement.
Ajustez lappareil de mesure en hauteur (à laide du trépied
ou, le cas échéant, par des cales appropriées) de sorte que
le point de croisement des faisceaux laser touche le point
II sur le mur B tracé auparavant.
Tournez l’appareil de mesure de 180° sans en modifier la
hauteur. Dirigez-le vers mur A de sorte que la ligne laser
verticale passe à travers le point I déjà marqué. Laissez
l’appareil de mesure se niveler automatiquement et mar-
quez le point de croisement des faisceaux laser sur le mur
A (point III).
–Lécart d entre les deux points I et III marqués sur mur A in-
dique l’écart réel de l’appareil de mesure pour la hauteur.
L’écart maximal admissible d
max
se calcule comme suit :
d
max
= 2 fois la distance entre les murs x 0,3 mm/m
Exemple : Si la distance entre les murs est de 5 m, l’écart
maximal
d
max
= 2 x 5 m x 0,3 mm/m = 3 mm. Les marquages ne
doivent donc pas être espacés de plus de 3mm.
Contrôler la précision de nivellement de la
ligne horizontale
Pour ce contrôle, on nécessite une distance dégagée de
5x5m env.
Placer l’appareil de mesure sur un sol solide et plan au mi-
lieu entre les murs A et B. Laisser l’appareil de mesure ef-
fectuer un nivellement automatique en mode horizontal.
A une distance de 2,5 m de l’appareil de mesure, marquez
le milieu du faisceau laser sur les deux murs (point I sur
mur A et point II sur mur B).
Placez l’appareil de mesure tourné de 180° à une distance
de 5 m et laissez-le se niveler automatiquement.
Ajustez lappareil de mesure en hauteur (à laide du trépied
ou, le cas échéant, par des cales appropriées) de sorte que
le milieu du faisceau laser touche le point II sur le mur B
tracé auparavant.
A
B
5 m
A
B
180°
A
B
d
180°
A
B
2,5 m
5,0 m
5,
5
A
B
