26 | Português
1 609 92A 301 | (20.6.16) Bosch Power Tools
Modos de operação (veja figura B–D)
Os modos horizontal e vertical podem ser ligados e desliga-
dos de forma independente. É possível usar todos os modos
de operação com ou sem nivelamento automático.
Funcionamento horizontal
Quando se liga o instrumento de medição, este encontra-se
no modo horizontal e projeta uma linha laser horizontal para
frente.
Para ligar ou desligar a linha laser horizontal, prima a tecla do
modo horizontal 17.
Modo vertical e ponto de prumada
O instrumento de medição dispõe de dois tipos de funciona-
mento vertical:
– linha laser vertical para a frente
– linha laser vertical para a frente e para o lado
Além disso, em todos os modos de operação vertical é proje-
tado um ponto de prumada para baixo.
Para ligar/desligar o modo vertical ou para mudar o modo de
operação vertical, prima a tecla do modo vertical 16 as vezes
necessárias até alcançar o modo de operação desejado.
Se o instrumento de medição se encontrar montado na plata-
forma rotativa 12, com o parafuso de ajuste preciso 11, pode
alinhar as linhas laser verticais de modo exato com os pontos
de referência.
Nivelamento automático
Trabalhar com o nivelamento automático
Coloque o instrumento de medição sobre uma base firme e
horizontal, ou fixe-o na plataforma rotativa 12.
Para trabalhos com nivelamento automático, desloque o in-
terruptor de ligar/desligar 7 para a posição “ On”.
O nivelamento automático compensa automaticamente des-
níveis de ±3° dentro da faixa de autonivelamento. O nivela-
mento está encerrado, assim que as linhas de laser não se mo-
vimentarem mais.
Se não for possível efetuar o nivelamento automático, p. ex.
porque a superfície de apoio do instrumento de medição se
desvia mais de 3° dos planos horizontais, as linhas laser co-
meçam a piscar num ritmo acelerado.
Coloque o instrumento de medição na horizontal e aguarde
pelo autonivelamento. Assim que o instrumento de medição
se encontrar na área de autonivelamento de ±3°, as linhas la-
ser ficam acesas de modo permanente.
Em caso de vibrações ou de alteração da posição durante o
funcionamento, o instrumento de medição volta a ser nivela-
do automaticamente. Após um novo nivelamento, verifique a
posição das linhas laser relativamente aos pontos de referên-
cia, para evitar erros.
Trabalhos sem nivelamento automático
Para trabalhos sem nivelamento automático, desloque o in-
terruptor de ligar/desligar 7 para a posição “On”. Com o
nivelamento automático desligado, a indicação 14 acende-se
a vermelho e as linhas laser piscam de modo contínuo num rit-
mo lento.
Com o nivelamento automático desligado, é possível segurar
o instrumento de medição nas mãos ou colocá-lo sobre uma
superfície inclinada. As linhas de laser não percorrem neces-
sariamente perpendicularmente uma em direção da outra.
Exatidão de nivelamento
Influências sobre a precisão
A temperatura ambiente é o fator que tem a maior influência.
O raio laser pode especialmente ser desviado por diferenças
de temperatura que percorrem do chão para cima.
Uma vez que a estratificação térmica é superior junto ao solo,
se possível, o instrumento de medição deve ser montado no
tripé 19 e colocado no centro da superfície de trabalho.
Para além das influências externas, também as influências es-
pecíficas do aparelho (como p. ex. quedas ou pancadas for-
tes) podem causar desvios. Verifique, por isso, a precisão de
nivelamento antes de iniciar o trabalho.
Comece por verificar a precisão da altura e do nivelamento da
linha laser horizontal, e depois a precisão de nivelamento das
linhas laser verticais.
Se o instrumento de medição ultrapassar a divergência máxi-
ma num dos controlos, deverá ser reparado por um serviço
pós-venda Bosch.

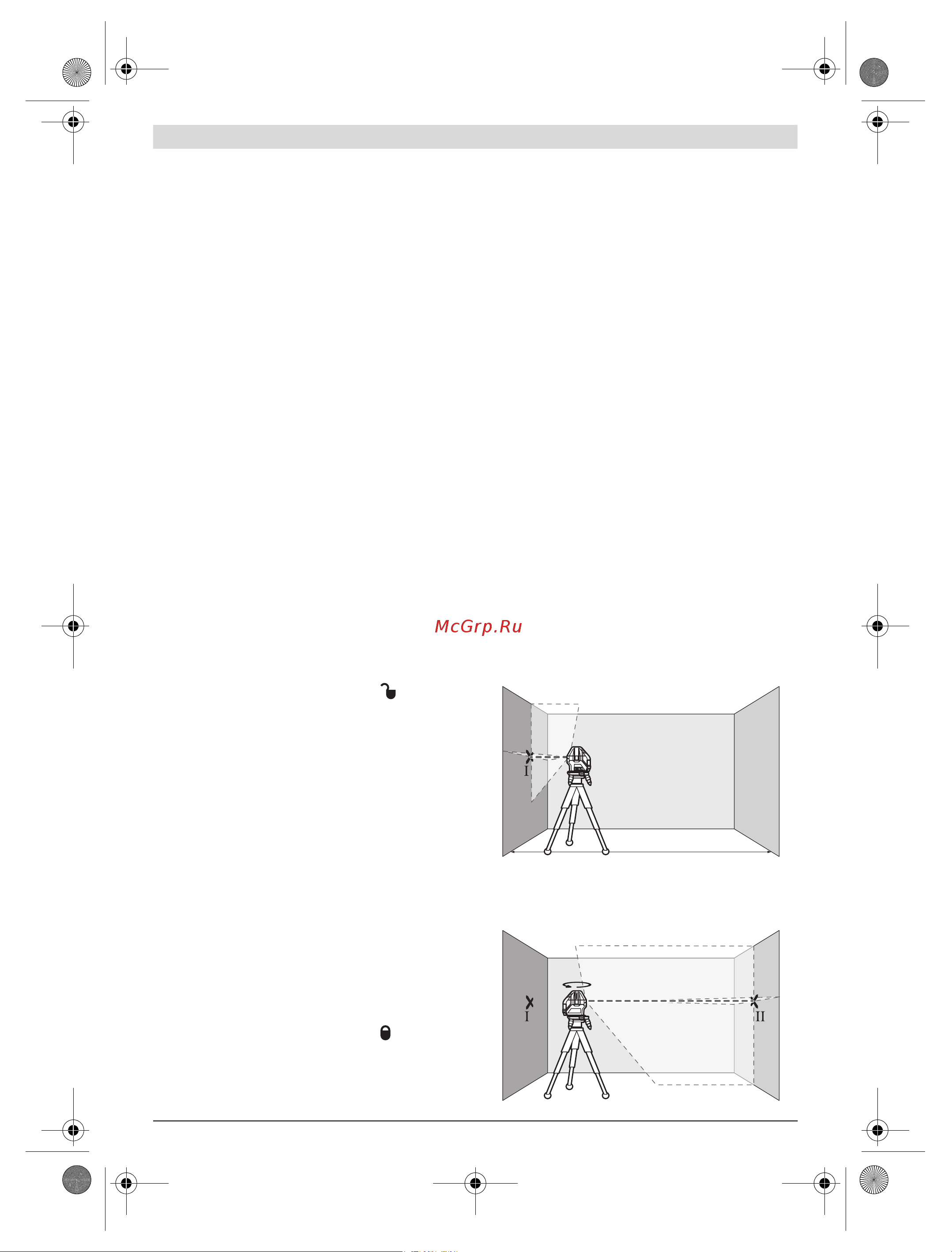

Controlar a exatidão da altura da linha horizontal
Para o controlo é necessária uma distância de 5 m, livre de
obstáculos, sobre solo firme entre duas paredes A e B.
– Monte o instrumento de medição perto da parede A na pla-
taforma rotativa ou num tripé, ou coloque-o sobre uma ba-
se firme e plana. Ligue o instrumento de medição no modo
com nivelamento automático. Ligue o modo horizontal e
um modo de operação vertical à escolha.
– Apontar o laser para a parede A próxima e permitir que o
instrumento de medição possa se nivelar. Marcar o centro
do ponto, no qual as linhas de laser se cruzam na parede
(ponto I).
A
B
5 m
180°
A
B
