Русский | 39
Bosch Power Tools 1 609 92A 301 | (20.6.16)
Если во время одной из проверок измерительный инстру-
мент превысит максимально допустимое отклонение, от-
дайте его в ремонт в сервисную мастерскую Bosch.

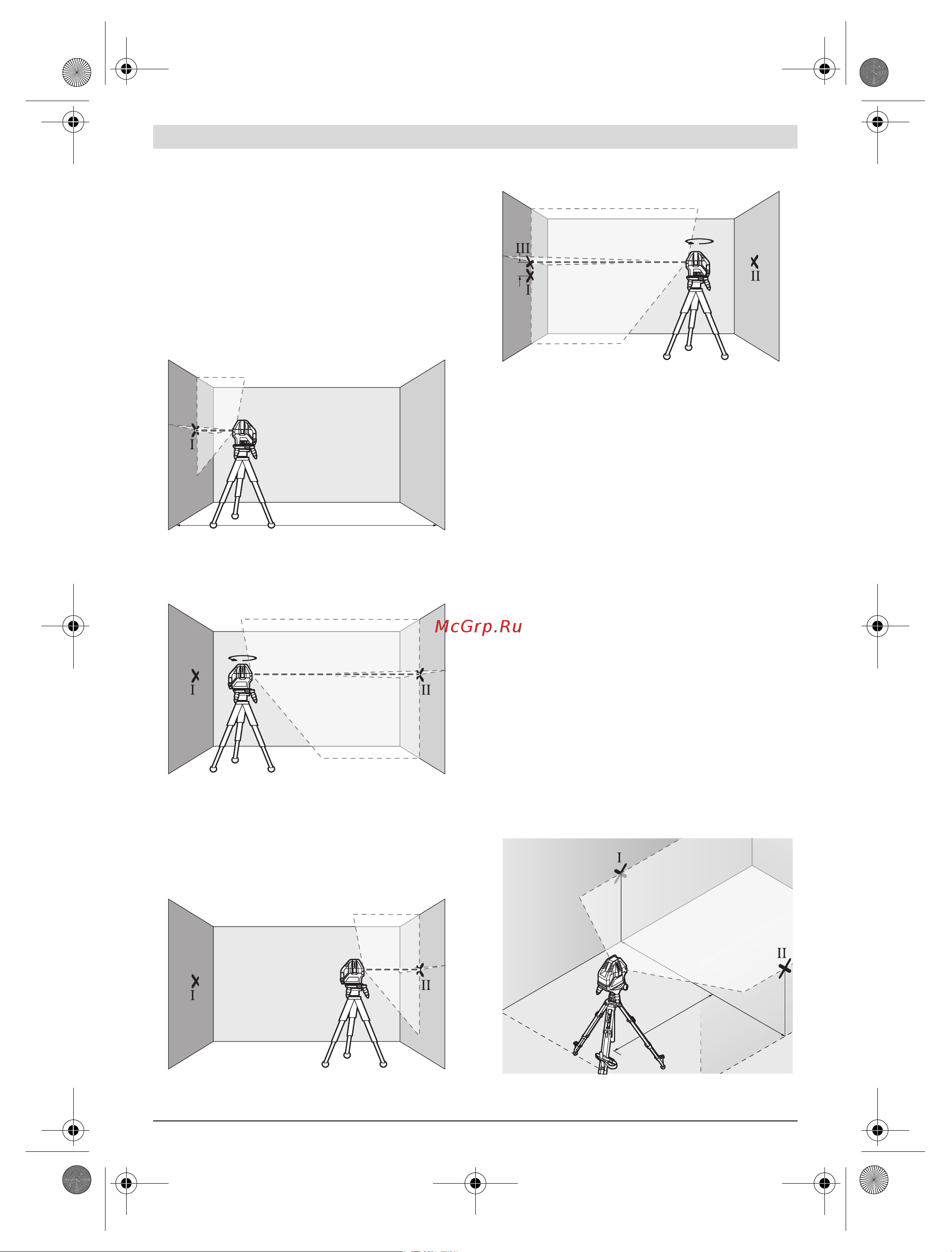

Контроль точности высоты горизонтальной линии
Для контроля Вам необходим свободный отрезок в 5 м на
прочном грунте между стенами А и В.
– Монтируйте измерительный инструмент вблизи стены
А на поворотной платформе или штативе или установи-
те его на прочное, ровное основание. Включите изме-
рительный инструмент для работы с автоматическим
нивелированием. Включите горизонтальный режим и
любой вертикальный режим.
– Направьте лазер на ближнюю стену А и обождите само-
нивелирование инструмента. Отметьте середину точ-
ки, в которой перекрещиваются на стене лазерные ли-
нии (точка I).
– Поверните измерительный инструмент на 180°, подо-
ждите, пока он не произведет самонивелирование, и
отметьте точку перекрещивания лазерных линии на
противоположной стене В (точка II).
– Установите измерительный инструмент – не поворачи-
вая его – вблизи стены В, включите его и дайте ему
время нивелироваться.
– Настройте измерительный инструмент по высоте (с по-
мощью штатива или подкладок) так, чтобы точка пере-
крещивания лазерных линий точно совпала с ранее
отмеченной точкой II на стене В.
– Поверните измерительный инструмент на 180°, не из-
меняя высоты. Направьте инструмент на стену А так,
чтобы вертикальная лазерная линия проходила через
уже отмеченную точку I. Подождите, пока инструмент
не закончит самонивелирование, и отметьте точку пе-
рекрещивания лазерных линий на стене А (точка III).
–Разница d между обеими отмеченными точками I и III
на стене А является действительным отклонением по
высоте измерительного инструмента.
Максимально допустимое отклонение d
max
рассчитывает-
ся следующим образом:
d
max
= двойное расстояние между стенами x 0,2 мм/м
Пример: при расстоянии между стенами 5 м максималь-
ное отклонение составляет
d
max
= 2 x 5 м x 0,2 мм/м = 2 мм. Соответственно, отметки
должны быть расположены не более чем в 2 мм друг от
друга.
Проверка точности нивелирования горизонтальной
линии
Для выполнения проверки требуется свободный участок
площадью 5 х 5 м.
– Монтируйте измерительный инструмент посередине
между стенами A и B на поворотной платформе или
штативе или установите его на прочное, ровное основа-
ние. Включите измерительный инструмент для работы
с автоматическим нивелированием. Включите гори-
зонтальный режим и дайте измерительному инстру-
менту нивелироваться.
A
B
5 m
180°
A
B
B
A
d
180°
A
B
2,5 m
5,0 m
5,
5,0 m
5
A
B
OBJ_BUCH-2751-003.book Page 39 Monday, June 20, 2016 10:34 AM
