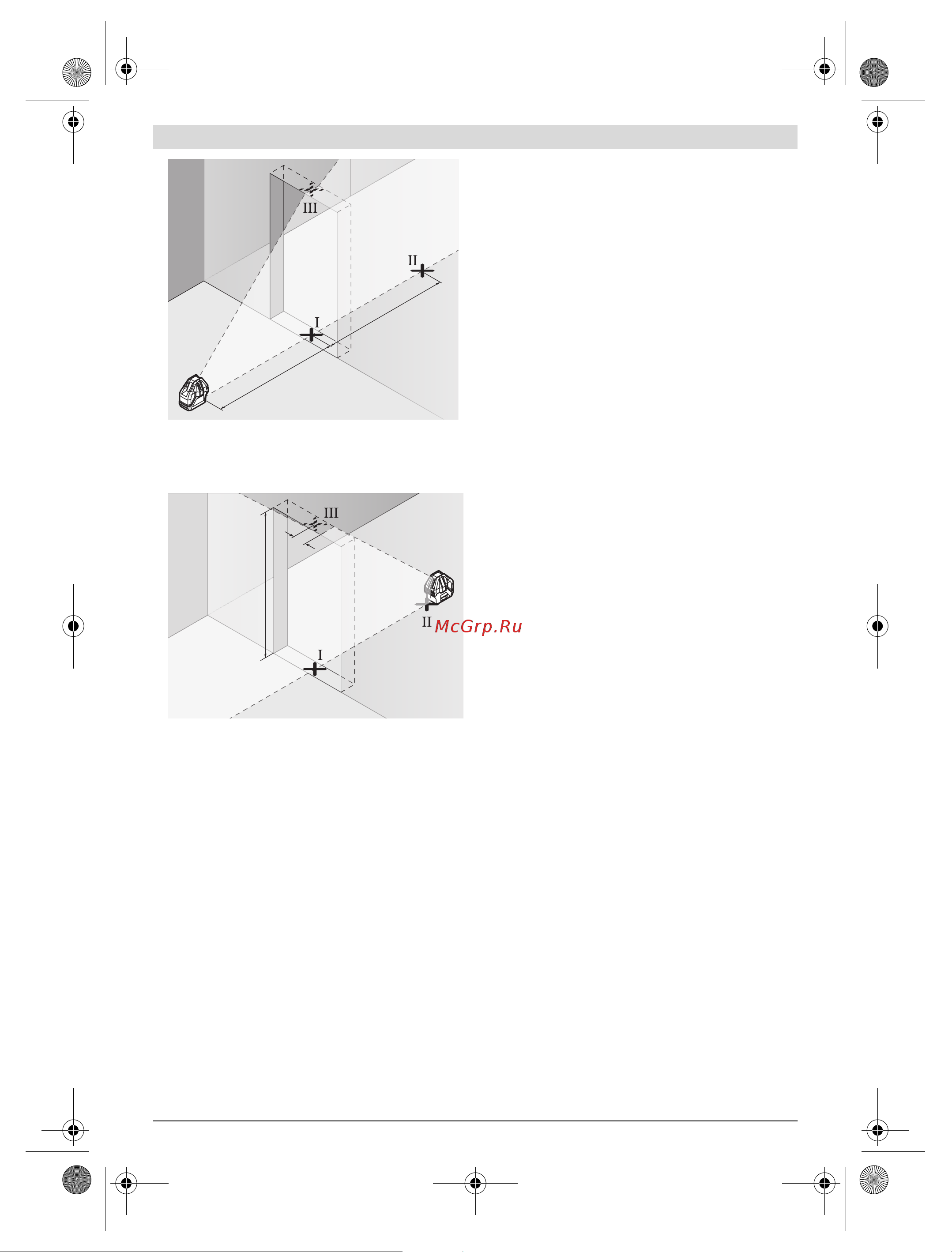

– Позначте середину вертикальної лазерної лінії на
підлозі у дверному прорізі (точка I), на відстані 5 м з
іншого боку дверного прорізу (точка II), а також з
верхнього краю дверного прорізу (точка III).
– Встановіть вимірювальний прилад з іншого боку
дверного прорізу безпосередньо за точкою II. Дайте
вимірювальному приладу нівелюватися і спрямуйте
вертикальну лазерну лінію таким чином, щоб її
середина проходила точно через точку I і II.
–Відстань d між точкою III і серединою лазерної лінії з
верхнього краю дверного прорізу – це фактичне
відхилення вимірювального приладу від вертикалі.
– Поміряйте висоту дверного прорізу.
Максимально допустиме відхилення d
max
розраховується
таким чином:
d
max
= подвійна висота дверного прорізу x 0,2 мм/м
Приклад: При висоті дверного прорізу 2 м максимальне
відхилення може становити
d
max
=2x2мx0,2мм/м=0,8мм. Таким чином,
максимальна відстань між позначками не може
перебільшувати 0,8 мм.
Вказівки щодо роботи
Для позначення завжди використовуйте середину
лазерної точки/лазерної лінії. Розмір лазерної
точки/лазерної лінії змінюється в залежності від
відстані.
Окуляри для роботи з лазером (приладдя)
Окуляри для роботи з лазером відфільтровують світло
зовнішнього середовища. Завдяки цьому червоне світло
лазера здається для очей світлішим.
Не використовуйте окуляри для роботи з лазером в
якості захисних окулярів. Окуляри для роботи з
лазером призначені для кращого розпізнавання
лазерного променя, але вони не захищають від
лазерного проміння.
Не використовуйте окуляри для роботи з лазером
для захисту від сонця і за кермом. Окуляри для
роботи з лазером не захищають повністю від УФ-
проміння і погіршують розпізнавання кольорів.
Робота зі штативом (приладдя) (див. мал. E)
Штатив забезпечує стабільну підставку для вимірювання,
висоту якої можна регулювати. Встановіть вимірювальний
інструмент на поворотну платформу 12. Поставте
поворотну платформу гніздом під штатив 5/8" 9 на різьбу
штатива 19 або звичайного будівельного штатива.
Зафіксуйте поворотну платформу кріпильним гвинтом
штатива.
Роботи з вимірювальним шаблоном (приладдя)
(див.мал.F–G)
За допомогою вимірювального шаблона 18 Ви можете
переносити лазерну позначку на підлогу або висоту
лазера на стіну.
Користуючись нулем і шкалою, Ви можете вимірювати
відстань до бажаної висоти і переносити її в інше місце.
Завдяки цьому не треба точно настроювати
вимірювальний прилад на висоту, що переноситься.
Вимірювальний шаблон 18 має дзеркальне покриття, що
покращує видимість лазерного променя на великій
відстані і при сильному сонці. Більша яскравість помітна
лише тоді, коли Ви дивитеся на вимірювальний шаблон
паралельно до лазерного променя.
Приклади роботи (див.мал.B–E)
Приклади для таких можливостей застосування
вимірювального приладу Ви знайдете на сторінках з
малюнками.
Технічне обслуговування і сервіс
Технічне обслуговування і очищення
Зберігайте і переносьте вимірювальний прилад лише в
захисній сумці, яка іде в комплекті.
Завжди тримайте вимірювальний прилад в чистоті.
Не занурюйте вимірювальний прилад у воду або інші
рідини.
Витирайте забруднення вологою м’якою ганчіркою. Не
користуйтеся мийними засобами і розчинниками.
Зокрема, регулярно прочищайте поверхні коло вихідного
отвору лазера і слідкуйте при цьому за тим, щоб не
залишалося ворсинок.
Надсилайте вимірювальний прилад на ремонт в захисній
сумці 20.
