68 | ﻲﺑﺮﻋ
1 609 92A 301 | (20.6.16) Bosch Power Tools

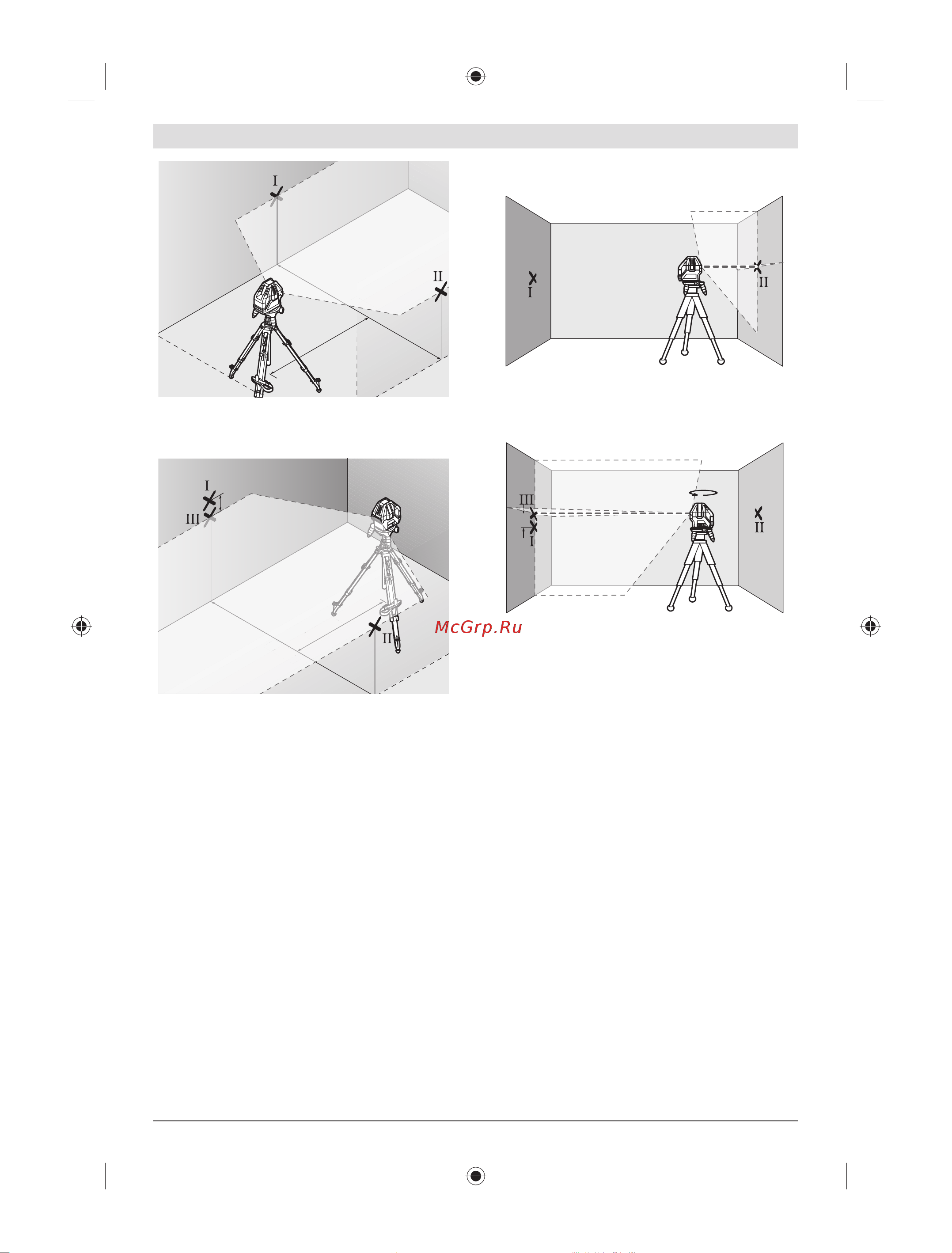

− ، B راﺪﺠﻟا بﺮﻘﺑ – ﺎﻫﺮﻳوﺪﺗ نود – سﺎﻴﻘﻟا ةﺪﻋ ﻦﻛرا
.ﺔﻳﻮﺴﺘﻟﺎﺑ مﻮﻘﺗ نأ ﺎﻬﻟ ﺢﻤﺳاو ﺎﻬﻠﻐﺷ
B
A
− ﺐﺼﻨﻤﻟا ﺔﻄﺳاﻮﺑ) سﺎﻴﻘﻟا ةﺪﻋ عﺎﻔﺗرا ﺔﻳﻮﺴﺘﺑ أﺪﺑا
ﺪﻨﻋ ﺎﻬﺘﺤﺗ ﺎﻣ ءﻲﺷ ﻊﺿو لﻼﺧ ﻦﻣ وأ ﻢﺋاﻮﻘﻟا ﻲﺛﻼﺜﻟا
ﺔﻗﺪﺑ رﺰﻴﻠﻟا ﻲﻄﺧ ﺐﻟﺎﺼﺗ ﺔﻄﻘﻧ ﺐﻴﺼﺗ ﺚﻴﺤﺑ (ةروﺮﻀﻟا
.
B راﺪﺠﻟا ﯽﻠﻋ ﺎﻬﻤﻴﻠﻌﺗ ﻢﺗو ﻖﺒﺳ ﻲﺘﻟا II ﺔﻄﻘﻨﻟا
d
180°
A
B
− ﺮﻴﻐﺗ نأ نود ﺔﺟرد 180° راﺪﻘﻤﺑ سﺎﻴﻘﻟا ةﺪﻋ مﺮﺑا
رﺰﻴﻠﻟا ﻂﺧ ﺮﻤﻳ ﺚﻴﺤﺑ
A راﺪﺠﻟا ﯽﻠﻋ ﺎﻬﻬﺟو .ﺎﻬﻋﺎﻔﺗرا
ﺢﻤﺳا .ﺎﻬﻤﻴﻠﻌﺗ ﻢﺗو ﻖﺒﺳ ﻲﺘﻟا
I ﺔﻄﻘﻨﻟا ﺮﺒﻋ يدﻮﻣﺎﻌﻟا
رﺰﻴﻠﻟا ﻲﻄﺧ ﺐﻟﺎﺼﺗ ﺔﻄﻘﻧ ﻢ
ّ
ﻠﻋو ﺔﻳﻮﺴﺘﻟﺎﺑ مﻮﻘﺗ نأ ﺎﻬﻟ
.(
III ﺔﻄﻘﻨﻟا) A راﺪﺠﻟا ﯽﻠﻋ
− راﺪﺠﻟا ﯽﻠﻋ ﻦﻴﺘﻤﻠﻌﻤﻟا
III و I ﻦﻴﺘﻄﻘﻨﻟا ﻦﻴﺑ d قﺮﻔﻟا نإ
.سﺎﻴﻘﻟا ةﺪﻌﺑ ﻲﻘﻴﻘﺤﻟا عﺎﻔﺗرﻻا توﺎﻔﺗ ﻞﻜﺸﻳ
A
:ﺔﻴﻟﺎﺘﻟا ﺔﻘﻳﺮﻄﻟﺎﺑ حﻮﻤﺴﻤﻟا
d
max
ﯽﺼﻗﻷا توﺎﻔﺘﻟا ﺐﺴﺤﻳ
م/ﻢﻣ
0,2 x ﻦﻳراﺪﺠﻟا ﻦﻴﺑ ﺪﻌﺒﻟا ﻒﻌﺿ = d
max
ﻦﻴﺑ ﺪﻌﺒﻟا ﻎﻠﺒﻳ ﺎﻣﺪﻨﻋ حﻮﻤﺴﻤﻟا ﯽﺼﻗﻷا توﺎﻔﺘﻟا ﻎﻠﺒﻳ :لﺎﺜﻣ
م
5 ﻦﻳراﺪﺠﻟا
ﻎﻠﺒﻳ نأ زﻮﺠﻳ ﻪﻧأ يأ .ﻢﻣ
2 = م/ﻢﻣ 0,2 x م 5 x 2 = d
max
.ﻢﻣ
2 ﻦﻴﺘﻣﻼﻌﻟا ﻦﻴﺑ ﯽﺼﻗﻷا ﺪﻌﺒﻟا
ﻲﻘﻓﻷا ﻂﺨﻟﺎﺑ ﺔﻳﻮﺴﺘﻟا ﺔﻗد ﺺﺤﻔﺗ
ﻎﻠﺒﺗ ﺔﻴﻟﺎﺧ ﺔﺣﺎﺴﻣ ﯽﻟإ ﺔﺟﺎﺤﺑ ﻚﻧﺈﻓ ،ﺺﺤﻔﺘﻟا ﻢﺘﻳ ﻲﻜﻟ
.ﺎﺒﻳﺮﻘﺗ م
5 x 5
− ﻦﻳراﺪﺠﻟا ﻦﻴﺑ ﻒﺼﺘﻨﻤﻟا ﻲﻓ سﺎﻴﻘﻟا ةﺪﻋ ﺐﻴﻛﺮﺘﺑ ﻢﻗ
ﻢﺋاﻮﻘﻟا ﻲﺛﻼﺛ ﻞﻣﺎﺤﻟا وأ ةراوﺪﻟا ﺔﺼﻨﻤﻟا ﻰﻠﻋ B و A
ﻞﻴﻐﺸﺘﺑ ﻢﻗ .ﺔﺒﻠﺻو ﺔﻳﻮﺘﺴﻣ ﺔﻴﺿرأ ﻰﻠﻋ ﺎﻬﻔﻗوأ وأ
ﻢﻗ .ﺔﻳﻮﺴﺘﻟا ﺔﻴﻟآ ﻊﻣ ﻞﻴﻐﺸﺘﻟا ﺔﻘﻳﺮﻃ ﻲﻓ سﺎﻴﻘﻟا ةﺪﻋ
مﻮﻘﺗ سﺎﻴﻘﻟا ةﺪﻋ عدو ﻲﻘﻓﻷا ﻞﻴﻐﺸﺘﻟا ﺔﻘﻳﺮﻃ ﻞﻴﻐﺸﺘﺑ
.ﺎﻴﺗاذ ءاﻮﺘﺳﻻا ﻂﺒﻀﺑ
2,5 m
5,0 m
5,
5,0 m
5
A
B
− سﺎﻴﻘﻟا ةﺪﻋ ﻦﻋ م 2,5 ﺪﻌﺑ ﯽﻠﻋ ﻦﻳراﺪﺠﻟا ﯽﻠﻋ ﻢّﻠﻋ
II ﺔﻄﻘﻨﻟاو A راﺪﺠﻟا ﯽﻠﻋ I ﺔﻄﻘﻨﻟا) رﺰﻴﻠﻟا ﻂﺧ ﻒﺼﺘﻨﻣ
.(
B راﺪﺠﻟا ﯽﻠﻋ
2,5 m
d
5,0 m
2,5 m
5,0 m
A
B
− ﺪﻌﺑ ﯽﻠﻋ 180° راﺪﻘﻤﺑ ﺎﻫﺮﻳوﺪﺗ ﺪﻌﺑ سﺎﻴﻘﻟا ةﺪﻋ ﻦﻛرا
.ﺔﻳﻮﺴﻟﺎﺑ مﻮﻘﺗ نأ ﺎﻬﻟ ﺢﻤﺳاو رﺎﺘﻣأ 5
− ﺐﺼﻨﻤﻟا ﺔﻄﺳاﻮﺑ) سﺎﻴﻘﻟا ةﺪﻋ عﺎﻔﺗرا ﺔﻳﻮﺴﺘﺑ أﺪﺑا
ﺪﻨﻋ ﺎﻬﺘﺤﺗ ﺎﻣ ءﻲﺷ ﻊﺿو لﻼﺧ ﻦﻣ وأ ﻢﺋاﻮﻘﻟا ﻲﺛﻼﺜﻟا
II ﺔﻄﻘﻨﻟا ﺔﻗﺪﺑ رﺰﻴﻠﻟا ﻂﺧ ﻒﺼﺘﻨﻣ ﺐﻴﺼﻳ ﺚﻴﺤﺑ (ةروﺮﻀﻟا
.
B راﺪﺠﻟا ﯽﻠﻋ ﺎﻬﻤﻴﻠﻌﺗ ﻢﺗو ﻖﺒﺳ ﻲﺘﻟا
− وأ قﻮﻓ)
III ﺔﻄﻘﻨﻛ رﺰﻴﻠﻟا ﻂﺧ ﻒﺼﺘﻨﻣ A راﺪﺠﻟا ﯽﻠﻋ ﻢّﻠﻋ
.(ﺎﻳدﻮﻣﺎﻋ
I ﺔﻄﻘﻨﻟا ﺖﺤﺗ
− راﺪﺠﻟا ﯽﻠﻋ ﻦﻴﺘﻤﻠﻌﻤﻟا
III و I ﻦﻴﺘﻄﻘﻨﻟا ﻦﻴﺑ d قﺮﻔﻟا نإ
.ﻖﻓﻷا ﻦﻋ ﻲﻘﻴﻘﺤﻟا سﺎﻴﻘﻟا ةﺪﻋ توﺎﻔﺗ ﻞﻜﺸﻳ
A
:ﺔﻴﻟﺎﺘﻟا ﺔﻘﻳﺮﻄﻟﺎﺑ حﻮﻤﺴﻤﻟا
d
max
ﯽﺼﻗﻷا توﺎﻔﺘﻟا ﺐﺴﺤﻳ
م/ﻢﻣ
0,2 x ﻦﻳراﺪﺠﻟا ﻦﻴﺑ ﺪﻌﺒﻟا ﻒﻌﺿ = d
max
ﻦﻴﺑ ﺪﻌﺒﻟا ﻎﻠﺒﻳ ﺎﻣﺪﻨﻋ حﻮﻤﺴﻤﻟا ﯽﺼﻗﻷا توﺎﻔﺘﻟا ﻎﻠﺒﻳ :لﺎﺜﻣ
م
5 ﻦﻳراﺪﺠﻟا
ﻎﻠﺒﻳ نأ زﻮﺠﻳ ﻪﻧأ يأ .ﻢﻣ
2 = م/ﻢﻣ 0,2 x م 5 x 2 = d
max
.ﻢﻣ
2 ﻦﻴﺘﻣﻼﻌﻟا ﻦﻴﺑ ﯽﺼﻗﻷا ﺪﻌﺒﻟا
gll3-15x_ar_160992A301_002.indd 68gll3-15x_ar_160992A301_002.indd 68 20.06.2016 10:38:2020.06.2016 10:38:20
