Türkçe | 33
Bosch Power Tools 1 609 92A 301 | (20.6.16)

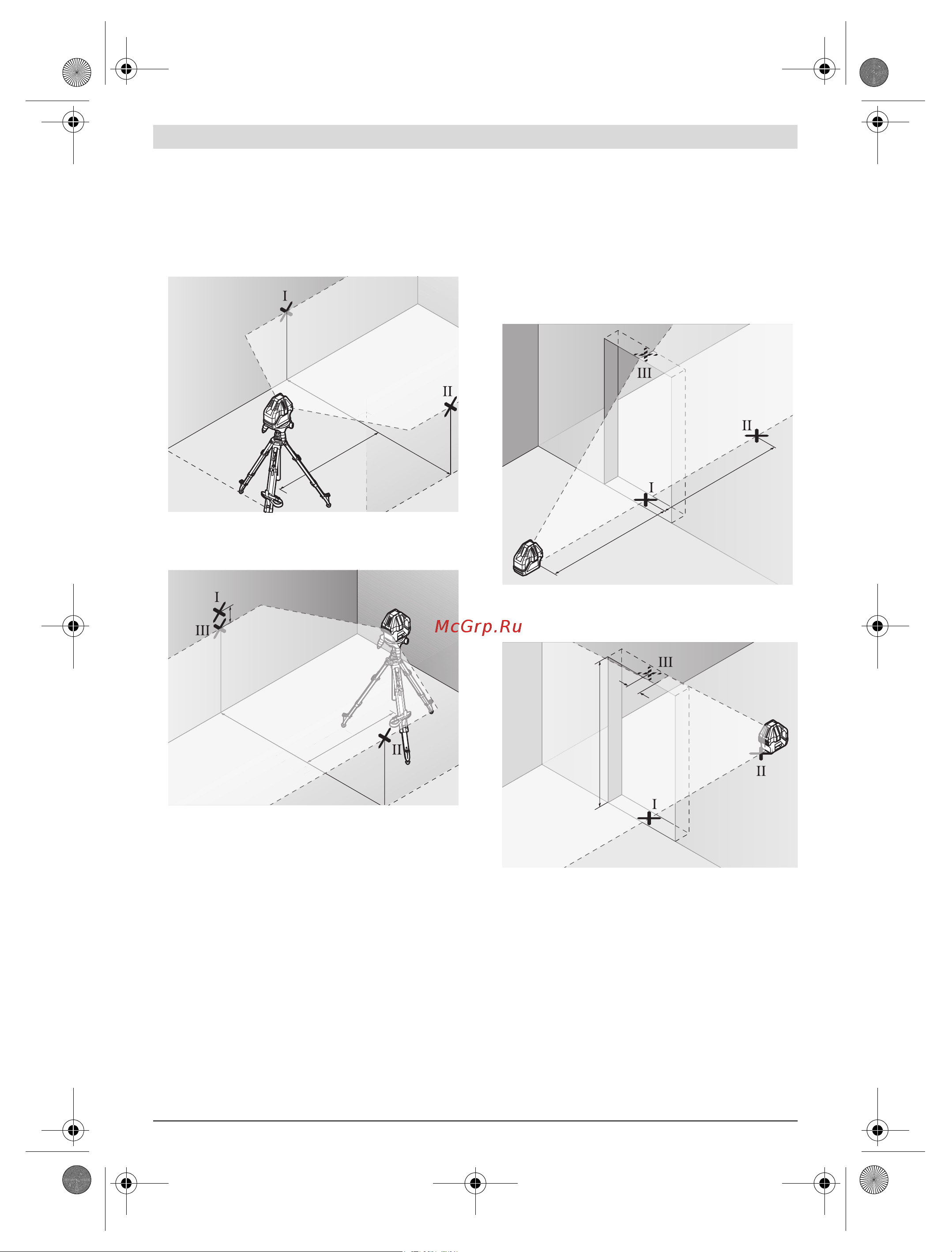

Yatay çizginin nivelman hassaslığının kontrolü
Kontrol için yaklaşık 5 x 5 m’lik boş bir alana ihtiyacınız vardır.
– Ölçme cihazını A ve B duvarlarının ortasında döner platfor-
ma veya tripota takın veya sert, düz bir zemine yerleştirin.
Ölçme cihazını nivelman otomatikli işletmede açın. Yatay
işletmeyi açın ve ölçme cihazının otomatik nivelman yap-
masını sağlayın.
– Ölçme cihazından 2,5 m uzaklıktan her iki duvardaki lazer
çizgisinin ortasını işaretleyin (A duvarındaki nokta I ve B
duvarındaki nokta II).
– Ölçme cihazını 180° döndürerek 5 m uzaklığa yerleştirin
ve nivelmana bırakın.
– Ölçme cihazının yüksekliğini öyle ayarlayın ki (sehpa yardı-
mı ile veya altını besleme ile), lazer ışının ortası B duvarın-
da daha önce işaretlenmiş bulunan nokta II’ye gelsin.
– A duvarında lazer çizgisinin ortasını nokta III olarak işaret-
leyin (nokta I’in üstünde veya alt 1nda dik).
– A duvarında işaretlenmiş bulunan I ve III noktaları arasıda-
ki d farkı ölçme cihazının yataylıktan gösterdiği gerçek sap-
mayı verir.
İzin verilen maksimum sapma d
max
şu şekilde hesaplanır:
d
max
= Duvarların mesafesinin iki katı x 0,2 mm/m
Örnek: Duvarlar arasındaki mesafe 5 m ise, maksimum sapma
d
max
=2x5mx0,2mm/m=2mm olmalıdır. Bunun sonucu
olarak işaretler birbirinden en fazla 2 mm ayrı olmalıdır.
Dikey çizgilerin nivelman hassaslığının kontrülü
Bu kontrol işlemi için her iki tarafında da en azından 2,5 m
açık alan bulunan bir kapı aralığına ihtiyacınız vardır (zemin
düz ve sert olmalıdır).
– Ölçme cihazı kapı açıklığından 2,5 m mesafede sert, düz
bir zemine yerleştirin (döner platforma veya tripota değil).
Ölçme cihazını nivelman otomatikli işletmede açın. Bütün
dikey lazer ışınlı dikey işletmeyi açın ve ön dikey lazer ışını-
nı kapı açıklığına doğrultun. Ölçme cihazının nivelman yap-
masını bekleyin.
– Dikey lazer ışınının ortasını kapı aralığı altında (nokta I),
kapı aralığının öteki tarafından 5 m uzaklıkta (nokta II) ve
kapı aralığının üst kenarında (nokta III) işaretleyin.
– Ölçme cihazını kapı aralığının öteki tarafında doğrudan
nokta II’nin arkasına yerleştirin. Ölçme cihazını nivelmana
bırakın ve dikey lazer ışınını öyle doğrultun ki, ortası nokta
I ve nokta II’den geçsin.
– İşaretlenmiş d nokta III ile kapı aralığının üst kenarındaki
lazer ışınının ortası arasıdaki d farkı ölçme cihazının dikey-
likten olan gerçek sapmasını verir.
– Kapı aralığının yüksekliğini ölçün.
İzin verilen maksimum sapma d
max
şu şekilde hesaplanır:
d
max
= Kapı açıklığı yüksekliğinin iki katı x 0,2 mm/m
Örnek: Kapı açıklığı yüksekliği 2 m ise, maksimum sapma
d
max
= 2 x 2 m x 0,2 mm/m = 0,8 mm olmalıdır. Bunun sonu-
cu olarak işaretler birbirinden en fazla 0,8 mm ayrı olmalıdır.
2,5 m
5,0 m
5,
5,0 m
5
A
B
2,5 m
d
5,0 m
2,5 m
5,0 m
A
B
2,5 m
2,5 m
2 m
d
OBJ_BUCH-2751-003.book Page 33 Monday, June 20, 2016 10:34 AM
