64 | Srpski
1 609 92A 301 | (20.6.16) Bosch Power Tools
– Postavite merni alat okrenut za 180° nedostaje stepen na
5 m rastojanja i nivelišite ga.
– Postavite merni alat po visini tako (pomoću stativa ili u
datom slučaju putem podmetača), da sredina laserske linije
tačno pogadja prethodno označenu tačku II na zidu B.
– Označite na zidu A sredinu laserske linije kao tačku III
(vertikalno preko odnosno ispod tačke I).
–Razlika d obe označene tačke I i III na zidu A daje stvarno
odstupanje mernog alata od horizontale.
Maksimalno dozvoljeno odstupanje d
max
izračunavate kako
sledi:
d
max
= dvostruki razmak zidova x 0,2 mm/m
Primer: Pri razmaku zidova od 5 m maksimalno odstupanje
može
d
max
=2x5mx0,2mm/m=2mm da iznosi. Markeri mogu
dakle da se nalaze najviše 2 mm jedan od drugog.

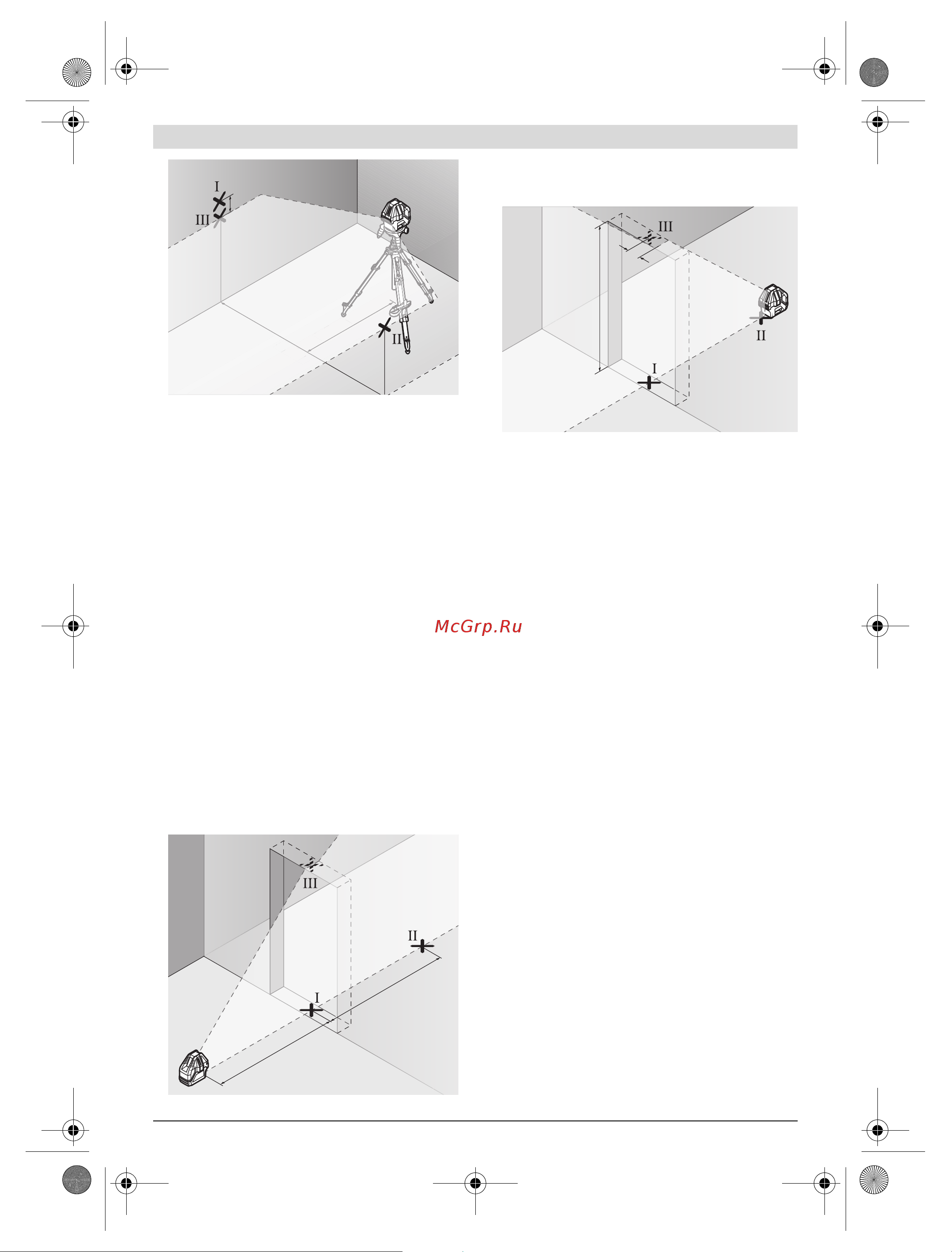

Prekontrolišite tačnost nivelisanja vertikalnih linija
Za kontrolu potreban Vam je otvor od vrata, kod kojih (na
čvrstoj zemlji) sa svake strane vrata ima najmanje 2,5 m
prostora.
– Postavite merni alat u razmaku od 2,5 m od otvora vrata na
čvrstoj ravnoj podlozi (ne na obrtnoj platformi ili stativu).
Uključite merni alat u pogon sa automatskim nivelisanjem.
Uključite vertikalni pogon sa svim uspravnim laserskim
linijama i usmerite prednju uspravnu lasersku liniju na
otvor vrata. Pustite da se merni alat izniveliše.
– Označite sredinu vertikalne laserske linije na podu otvora
vrata (tačka I), 5 m rastojanja druge strane otvora vrata
(tačka II), kao i na gornjoj ivici otvora vrata (tačka III).
– Postavite merni alat na drugoj strani otvora vrata direktno
iza tačke II. Nivelišite merni alat i postavite vertikalnu
lasersku liniju tako, da njena sredina prolazi tačno kroz
tačke I i II.
–Razlika d izmedju tačke III i sredine laserske linije na
gornjoj ivici otvora vrata daje stvarno odstupanje mernog
alata od vertikale.
– Merite visinu otvora vrata.
Maksimalno dozvoljeno odstupanje d
max
izračunavate kako
sledi:
d
max
= dvostruka visina otvora vrata x 0,2 mm/m
Primer: Pri visini otvora vrata od 2 m maksimalno odstupanje
može
d
max
= 2 x 2 m x 0,2 mm/m = 0,8 mm da iznosi. Markeri mogu
dakle da se nalaze najviše 0,8 mm jedan od drugog.
Uputstva za rad
Upotrebljavajte uvek samo sredinu laserske tačke
odnosno laserske linije za markiranje. Veličina laserske
tačke odnosno širina laserske linije menjaju se sa
rastojanjem.
Laserske naočare za gledanje (pribor)
Laserske naočare za gledanje filtriraju okolnu svetlost. Tako
izgleda crveno svetlo lasera svetlije za oko.
Ne koristite laserske naočare za posmatranje kao
zaštitne naočare. Laserske naočare za posmatranje služe
za bolje prepoznavanje laserskog zraka, one ne štite od
laserskog zračenja.
Ne upotrebljavajte laserske naočare za posmatranje
kao naočare za sunce ili u putnom saobraćaju. Laserske
naočare za posmatranje ne pružaju punu UV zaštitu i
smanjuju opažanje boja.
Radovi sa stativom (pribor) (pogledajte sliku E)
Stativ nudi stabilan merni podatak koji je podesiv po visini.
Montirajte merni alat na obrtnu platformu 12. Postavite
obrtnu platformu sa 5/8"-prijemnicom za stativ 9 na navoj
stativa 19 ili konvencionalnog konstrukcionog stativa. Čvrsto
zavrnite obrtnu platformu sa zavrtnjem za pričvršćivanje
stativa.
2,5 m
d
5,0 m
2,5 m
5,0 m
A
B
2,5 m
2,5 m
2 m
d
OBJ_BUCH-2751-003.book Page 64 Monday, June 20, 2016 10:34 AM
