Українська | 45
Bosch Power Tools 1 609 92A 301 | (20.6.16)
Автоматичне нівелювання автоматично згладжує нері-
вності в діапазоні автоматичного нівелювання ±3°.
Нівелювання закінчене, якщо лазерні лінії більше не
рухаються.
Якщо автоматичне нівелювання неможливе, напр., якщо
поверхня, на якій встановлений вимірювальний прилад,
відрізняється від горизонталі більше ніж на 3°, лазерні
лінії починають блимати у швидкому темпі.
Встановіть вимірювальний інструмент в горизонтальне
положення і зачекайте, поки не закінчиться автоматичне
самонівелювання. Як тільки вимірювальний інструмент
повернеться в діапазон автоматичного нівелювання ±3°,
лазерні лінії світяться безперервно.
При струсах та змінах положення протягом експлуатації
вимірювальний інструмент знову автоматично
нівелюється. Після повторного нівелювання, щоб
запобігти помилкам, перевірте положення лазерних ліній
відносно базових точок.
Робота без автоматичного нівелювання
Для роботи без автоматичного нівелювання пересуньте
вимикач 7 в положення « On». У разі вимкненого авто-
матичного нівелювання індикатор 14 світиться червоним і
лазерні лінії постійно блимають у повільному темпі.
При вимкнутому автоматичному нівелюванні вимірю-
вальний прилад можна тримати вільно в руці або поста-
вити на похилу поверхню. Лазерні лінії не обов’язково
знаходяться перпендикулярно одна до одної.
Точність нівелювання
Фактори, що впливають на точність
Найбільший вплив справляє температура зовнішнього
середовища. Особливо температурні коливання, що
спостерігаються в міру віддалення від ґрунту, можуть
спричиняти відхилення лазерного променя.
Оскільки температурні коливання є найбільшими поблизу
ґрунту, по можливості монтуйте вимірювальний
інструмент на штативі 19 і встановіть його посередині
робочої ділянки.
Поряд із зовнішніми умовами також і специфічні для ін-
струменту умови (напр., струси або сильні удари) можуть
призводити до відхилень. З цієї причини кожного разу пе-
ред початком роботи перевіряйте точність нівелювання.
Перевіряйте спочатку точність висоти і точність нівелю-
вання горизонтальної лазерної лінії, а потім точність
нівелювання вертикальних лазерних ліній.
Якщо при одній з перевірок вимірювальний прилад
перевищить максимально допустиме відхилення, його
треба віднести в майстерню Bosch для перевірки.

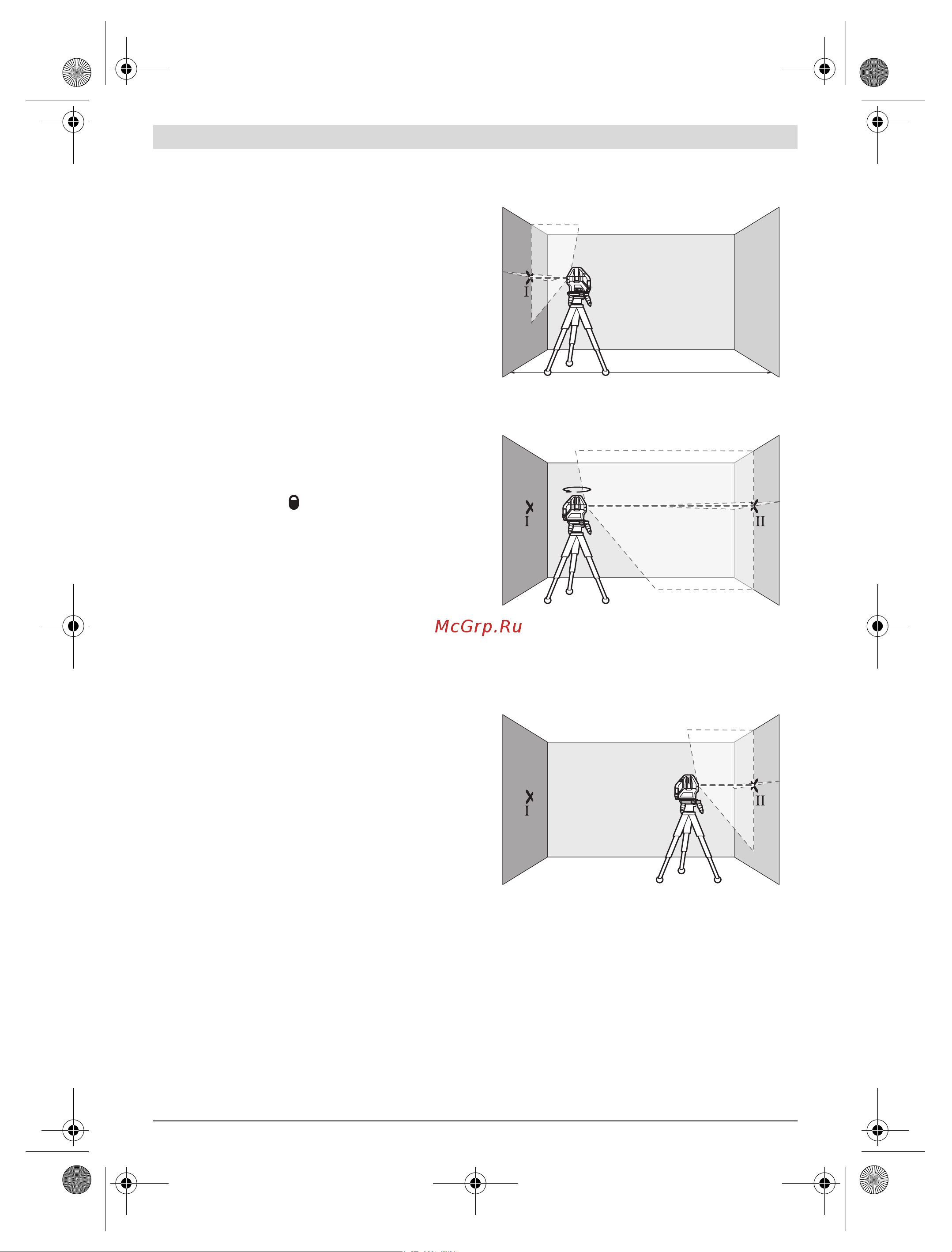

Перевірка точності горизонтальної лінії по висоті
Для перевірки Вам на твердому ґрунті потрібна вільна вимі-
рювальна ділянка довжиною 5 м між двома стінами A і B.
– Встановіть вимірювальний інструмент коло стіни A на
поворотній платформі чи на штативі або поставте його
на тверду, рівну поверхню. Увімкніть вимірювальний
інструмент для роботи з автоматичним нівелюванням.
Увімкніть горизонтальний режим і будь-який
вертикальний режим.
– Спрямуйте лазер на ближчу стіну А та дайте йому
нівелюватися Позначте середину точки, в якій лазерні
лінії перехрещуються на стіні (точка I).
– Поверніть вимірювальний прилад на 180°, дайте йому
нівелюватися і позначте точку, в якій лазерні лінії
перехрещуються на протилежній стіні В (точка II).
– Розташуйте вимірювальний прилад, не повертаючи
його, коло стіни B, увімкніть його та дайте йому
нівелюватися.
– Вирівняйте вимірювальний прилад по висоті таким
чином (за допомогою штатива або підмостивши що-
небудь під нього), щоб точка, в якій перехрещуються
лазерні лінії, точно попадала на позначену раніше
точку II на стіні В.
A
B
5 m
180°
A
B
B
A
