Отметьте на расстоянии в 2,5 м от измерительного ин-
струмента на обеих стенах середину лазерной линии
(точка I на стене A и точка II на стене B).
Развернув измерительный инструмент на 180°, пере-
двиньте его на 5 м и подождите, пока он не произведет
самонивелирование.
Настройте измерительный инструмент по высоте (с по-
мощью штатива или подкладок) так, чтобы середина ла-
зерной линии точно совпала с ранее отмеченной точ-
кой II на стене В.
Отметьте на стене A середину лазерной линии как точку
III (вертикально над или под точкой I).
–Разница d между обеими отмеченными точками I и III
на стене А является действительным отклонением по
высоте измерительного инструмента.
Максимально допустимое отклонение d
max
рассчитывает-
ся следующим образом:
d
max
= двойное расстояние между стенами x 0,2 мм/м
Пример: при расстоянии между стенами 5 м максималь-
ное отклонение составляет
d
max
=2x5м x0,м/м=2мм. Соответственно, отметки
должны быть расположены не более чем в 2 мм друг от
друга.

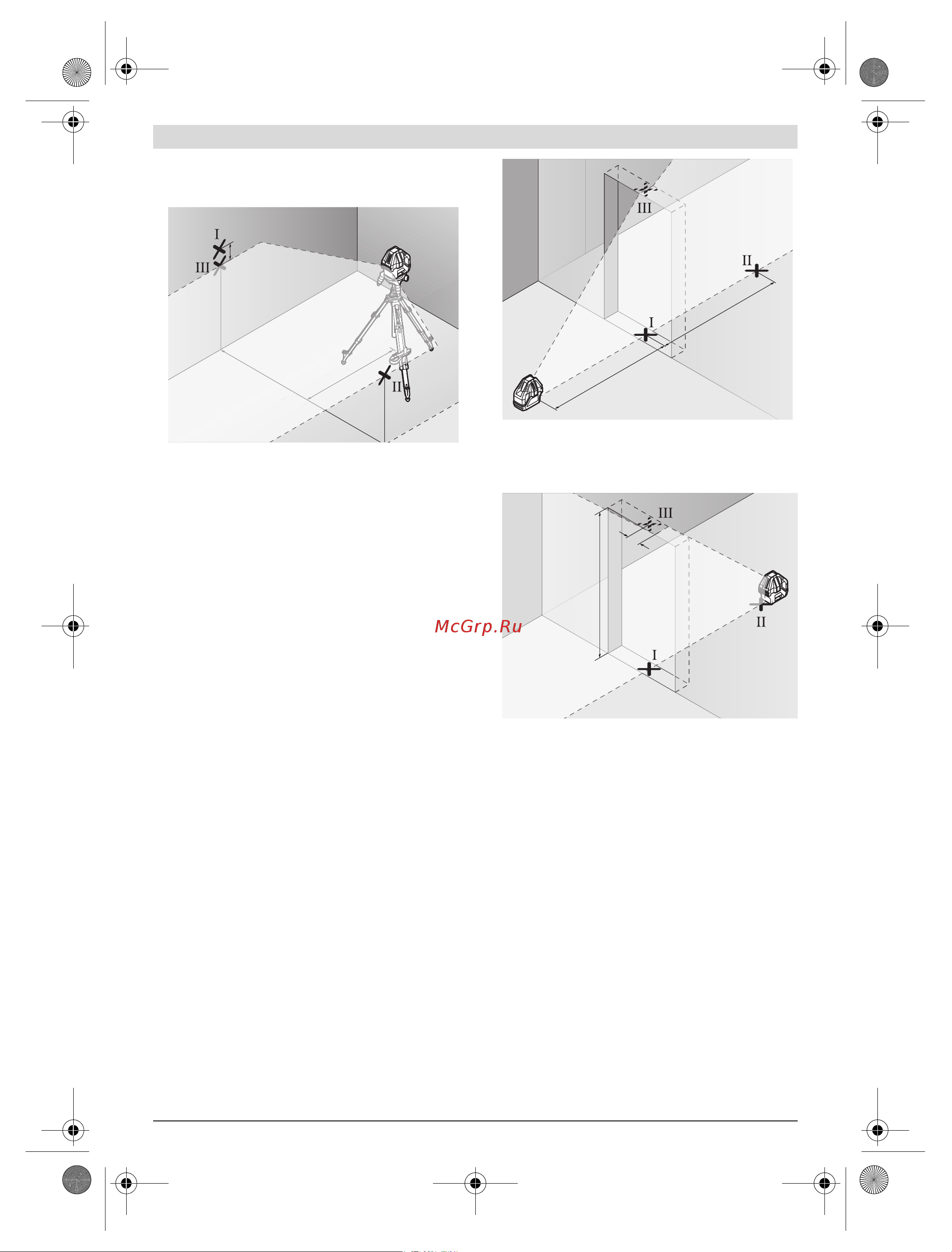

Проверка точности нивелирования вертикальных
линий
Для проверки Вам требуется проем двери, в обе стороны
от которого (на прочном полу) есть свободное простран-
ство длиной не менее 2,5 м.
Установите измерительный инструмент на расстоянии
2,5 м от дверного проема на прочное, ровное основа-
ние (не на поворотную платформу или штатив). Вклю-
чите измерительный инструмент для работы с автома-
тическим нивелированием. Включите вертикальный
режим со всеми вертикальными лазерными линиями и
направьте переднюю вертикальную лазерную линию
на дверной проем. Дайте измерительному инструменту
нивелироваться.
Отметьте середину вертикальной линии на полу в прое-
ме двери (точка I), на расстоянии в 5 м с другой сторо-
ны проема двери (точка II), а также по верхнему краю
проема двери (точка III).
Переставьте измерительный инструмент на другую сто-
рону дверного проема прямо за точкой II. Подождите,
пока измерительный инструмент не произведет само-
нивелирование, и направьте вертикальную лазерную
линию так, чтобы ее середина проходила точно через
точки I и II.
–Разница d между точкой III и серединой лазерной ли-
нии на верхнем крае проема двери является действи-
тельным отклонением измерительного инструмента от
вертикали.
Измерьте высоту проема двери.
Максимально допустимое отклонение d
max
рассчитывает-
ся следующим образом:
d
max
= двойная высота дверного проема x 0,2 мм/м
Пример: при высоте дверного проема 2 м максимальное
отклонение составляет
d
max
= 2 x 2 м x 0,2 мм/м = 0,8 мм. Соответственно, от-
метки должны быть расположены не более чем в 0,8 мм
друг от друга.
2,5 m
d
5,0 m
2,5 m
5,0 m
A
B
2,5 m
2,5 m
2 m
d
