Srpski | 63
Bosch Power Tools 1 609 92A 301 | (20.6.16)

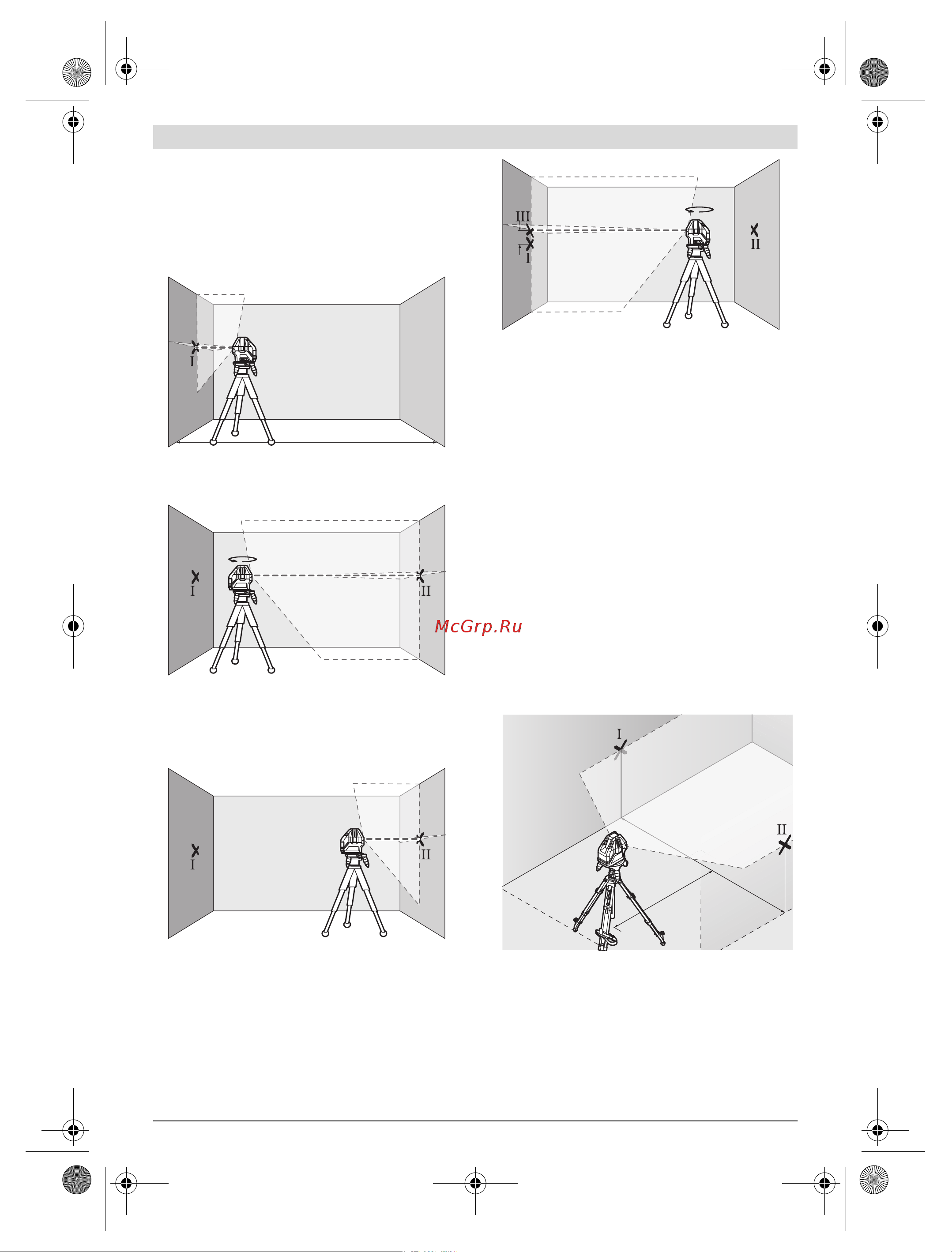

Kontrola tačnosti po visini horizontalne linije
Za kontrolu potrebna Vam je slobodna merna linija od 5 m na
čvrstoj podlozi izmedju dva zida A i B.
– Montirajte merni alat blizu zida A na obrtnoj platformi odn.
stativu, ili postavite ga na čvrstoj, ravnoj podlozi. Uključite
merni alat u pogon sa automatskim nivelisanjem. Uključite
horizontalni pogon i željeni tip vertikalnog pogona.
– Usmerite laser na bliski zid A i nivelišite merni alat.
Označite sredinu tačke, na kojoj ćete ukrstiti laserske linije
na zidu (tačka I).
– Okrenite merni alat za 180° nedostaje stepen, nivelišite ga
i označite tačku ukrštanja laserskih linija na suprotnom
zidu B (tačka II).
– Postavite merni alat ne okrećući ga blizu zida B, uključite
ga i pustite da se niveliše.
– Postavite merni alat po visini tako (sa stativom ili u datom
slučaju podmetačima), da tačka ukrštanja laserskih linija
tačno pogadja prethodno označenu tačku II na zidu B.
– Okrenite merni alat za 180° nedostaje stepen, ne
menjajući visinu. Upravite ga tako na zid A, da vertikalna
laserska linija prolazi kroz već označenu tačku I. Nivelišite
merni alat i označite tačku ukrštanja laserskih linija na zidu
A (tačka III).
–Razlika d već označenih tačaka I i III na zidu A daje stvarno
odstupanje po visini mernog alata.
Maksimalno dozvoljeno odstupanje d
max
izračunavate kako
sledi:
d
max
= dvostruki razmak zidova x 0,2 mm/m
Primer: Pri razmaku zidova od 5m maksimalno odstupanje
može
d
max
= 2 x 5 m x 0,2 mm/m = 2 mm da iznosi. Markeri mogu
dakle da se nalaze najviše 2 mm jedan od drugog.
Kontrola tačnosti nivelisanja horizontalne linije
Za kontrolu potrebna Vam je slobodna površina od ca.
5x5m.
– Montirajte merni alat u sredini između zidova A i B na
obrtnoj platformi odn. stativu, ili postavite ga na čvrstoj,
ravnoj podlozi. Uključite merni alat u pogon sa
automatskim nivelisanjem. Uključite horizontalni pogon i
pustite da se merni alat izniveliše.
– Označite na 2,5 m rastojanja od mernog alata na oba zida
sredinu laserske linije (tačka I na zidu A i tačka II na
zidu B).
A
B
5 m
180°
A
B
B
A
d
180°
A
B
2,5 m
5,0 m
5,
5,0 m
5
A
B
OBJ_BUCH-2751-003.book Page 63 Monday, June 20, 2016 10:34 AM
