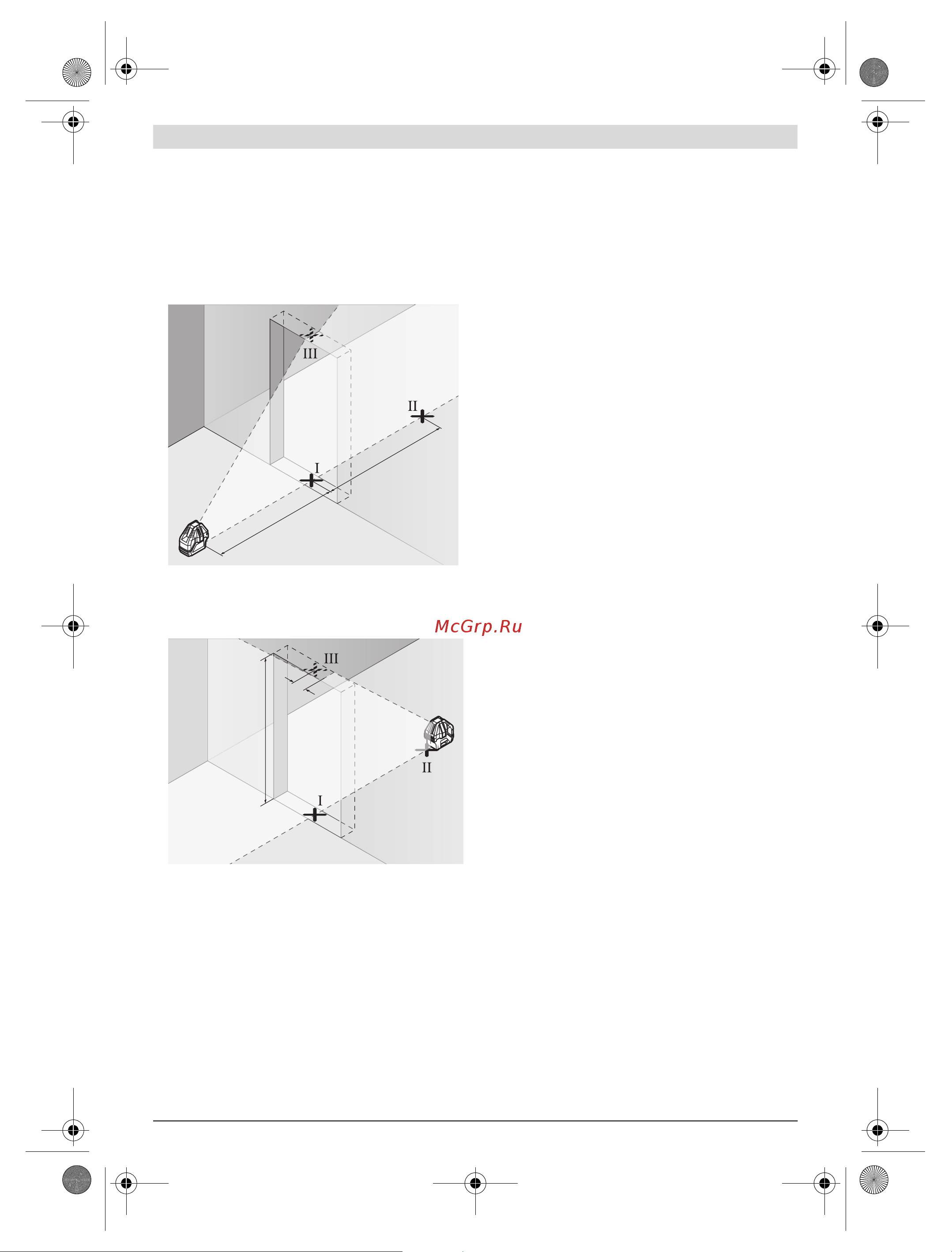

Тік сызықтарын нивелирлеу дәлдігін тексеріңіз
Тексеру үшін (қатты табанда) есіктің әр жағынан кемінде
2,5 м жай болатын есік тесігі керек.
– Өлшеу құралын есік тесігінен 2,5 м қашықтықта бекем
тегіс табанда орналастырыңыз (бұрама платформада не-
месе штативте емес). Өлшеу құралын нивелирлеу авто-
матикасымен қосыңыз. Вертикалды жұмысты барлық тік
лазер сызықтарымен қосып алғы тік лазер сызығын есік
тесігіне бағыттаңыз. Өлшеу құралын нивелирлеңіз.
– Тік лазер сызығының орталығын есік тесігінің еденінде
(I нүктесі), 5 м қашықтықта есік тесігінің басқа жағында
(II нүктесі) және есік тесігінің жоғарғы шетінде
(III нүктесі) белгілеңіз.
– Өлшеу құралын есік тесігінің басқа жағында тікелей II
нүктесінің астында орнатыңыз. Өлшеу құралын
нивелирлеп тік лазер сызығын орталығы нақты I мен II
нүктелерінен өтетін етіп бағыттаңыз.
– III нүктесі мен есік тесігінің жоғарғы шетіндегі лазер
сызығының орталығы d айырмашылығы өлшеу
құралының тік сызықтан дәл ауытқуын көрсетеді.
– Есік тесігінің биіктігін өлшеңіз.
Максималды рұқсат етілген ауытқуды d
макс
төмендегідей
есептеңіз:
d
макс
= қабырғалардың қосы қашықтығы x 0,2 мм/м
Мысал: егер қабырғалар қашықтығы 2 м болса, макси-
малды ауытқу
d
макс
=2x2мx0,2мм/м=0,8мм болуы қажет. Осында
белгілер аралығының ең ұзыны 0,8 мм болуы керек.
Пайдалану нұсқаулары
Белгілеу үшін әрдайым тек лазер нүктесінің немесе
лазер сызығының орталығын пайдаланыңыз. Лазер
нүктесінің өлшемі немесе лазер сызығының ені
қашықтықпен өзгереді.
Лазер көру көзілдірігі (керек-жарақтар)
Лазер көру көзілдірігі қоршау жарығын сүзгілейді. Ол арқы-
лы лазердің қызыл жарығы көз үшін жарқынырақ болады.
Лазер көру көзілдірігін қорғаныш көзілдірігі
ретінде пайдаланбаңыз. Лазер көру көзілдірігі лазер
сәулесін жақсырақ көру үшін қызмет жасайды, бірақ ол
лазер сәулесінен қорғамайды.
Лазер көру көзілдірігін күн көзілдірігі ретінде
немесе жол қозғалысында пайдаланбаңыз. Лазер
көрі көзілдірігі ультрафиолет сәулелерінен толық
қорғамай рең көру қабилетін азайтады.
Тағанмен пайдалану (керек-жарақтар)
(E суретін қараңыз)
Штатив тұрақты және биіктігі реттелетін өлшеу табаны бо-
лады. Өлшеу құралын бұрама платформада 12 орнаты-
ңыз. Бұрама платформаны 5/8" штатив патронымен 9
19 штативі немесе стандартты құрылыс штатив бұранда-
сына орнатыңыз. Бұрама платформаны штативтегі
құлыптау бұрандасымен бекітіңіз.
Өлшеу пластинасымен жұмыс істеу (керек-жарақтар)
(F–G суреттерін қараңыз)
Өлшеу пластинасы 18 көмегімен лазер белгілерін еденге
немесе лазер биіктігін қабырғаға өткізу мүмкін.
Нөльдік реттілік өрісі мен шкала көмегімен керекті
биіктікке жылжытуды өлшеп басқа жерге қайта белгілеу
мүмкін. Осылай өлшеу құралын өткізілетін биіктікке дәл
реттеу керек болмайды.
Өлшеу пластинасында 18 қайтаратын жамылғы бар, ол
үлкен қашықтықта немесе қатты күн сәулелерінде лазер
сәулесінің көрінуін жақсартады. Жарықтықтың күшеюі тек
лазер сәулесіне параллельді ретте өлшеу пластинасына
қараған кезде көрінеді.
Падалану мысалдары (B–E суреттерін қараңыз)
Өлшеу құралын пайдалану мүмкіндіктерінің мысалдары
суреттер беттерінде берілген.
Техникалық күтім және қызмет
Қызмет көрсету және тазалау
Өлшеу құралын тек жеткізілген қорғайтын қабында
сақтаңыз немесе тасымалдаңыз.
Өлшеу құралын таза ұстаңыз.
Өлшеу құралын суға немесе басқа сұйықтықтарға
батырмаңыз.
Ластануларды суланған, жұмсақ шүберекпен сүртіңіз.
Жуғыш заттарды немесе еріткіштерді пайдаланбаңыз.
Лазер шығыс тесігіндегі аймақтарды сапалы тазалайтын
қылшықтарға назар аударыңыз.
Жөндеу үшін өлшеу құралын қорғау қалтасында 20
жіберіңіз.
2,5 m
2,5 m
2 m
d
