28 | Português
1 609 92A 301 | (20.6.16) Bosch Power Tools

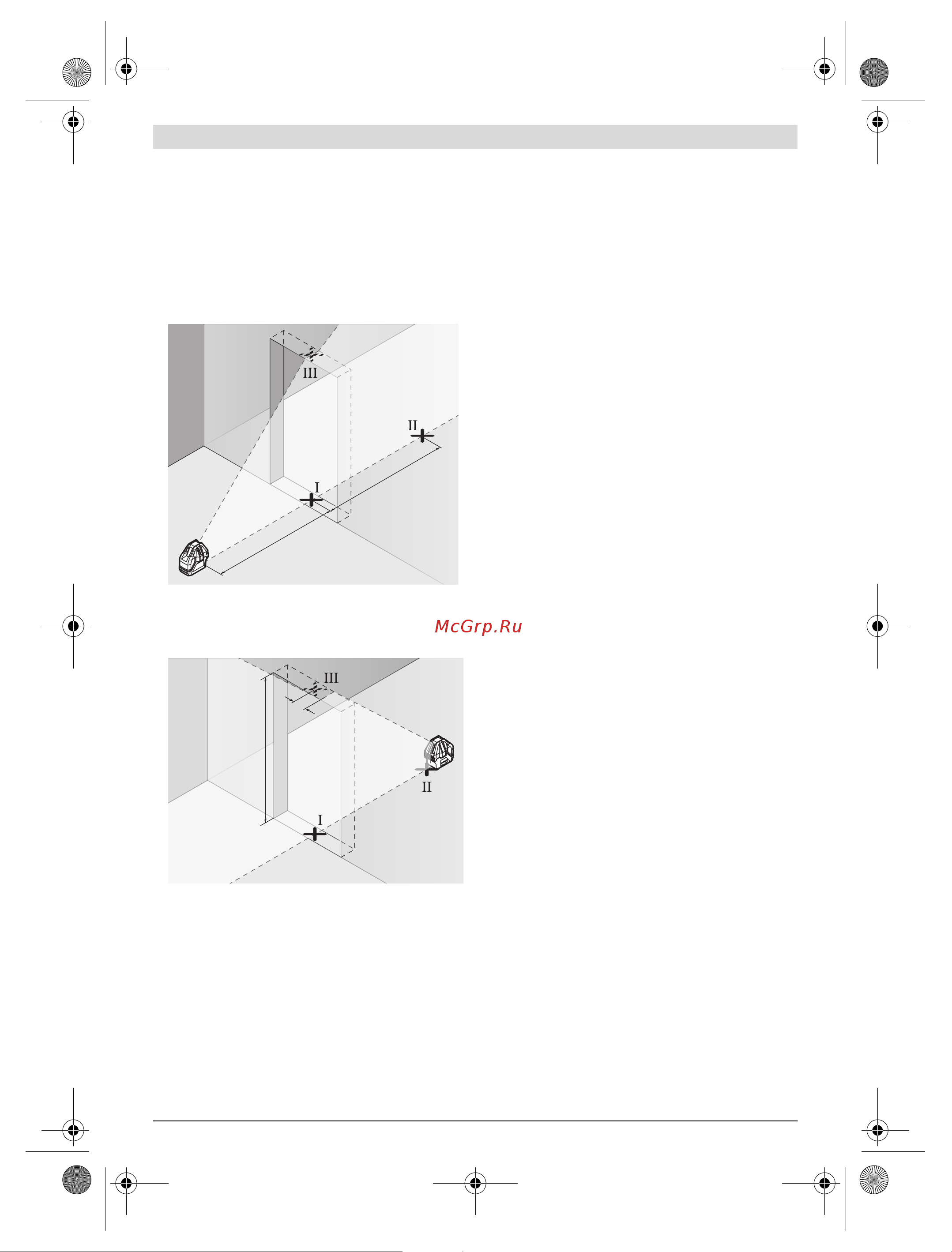

Controlar a exatidão do nivelamento das linhas verticais
Para o nivelamento é necessário um vão de porta, com no míni-
mo 2,5 m de espaço de cada lado do vão (sobre chão firme).
– Coloque o instrumento de medição a 2,5 m de distância da
abertura da porta sobre uma base firme e plana (não sobre
a plataforma rotativa ou um tripé). Ligue o instrumento de
medição no modo com nivelamento automático. Ligue o
modo vertical com todas as linhas laser verticais e alinhe a
linha laser vertical dianteira com a abertura da porta. Deixe
o instrumento de medição executar a nivelação.
– Marcar o centro da linha de laser vertical no chão do vão de
porta (ponto I), numa distância de 5 m, do outro lado do
vão de porta (ponto II), como também no canto superior
do vão de porta (ponto III).
– Colocar o instrumento de medição no outro lado do vão de
porta, diretamente atrás do ponto II. Permitir que o instru-
mento de medição possa se nivelar e alinhe a linha de laser
vertical de modo que o seu centro percorra exatamente
pelos pontos I e II.
–A diferença d entre o ponto III e o centro da linha de laser,
no canto superior do vão de porta, é a divergência real en-
tre o instrumento de medição e a vertical.
– Medir a altura do vão de porta.
Para saber qual o desvio máximo permitido d
máx
, use o cálculo
seguinte:
d
máx
= dobro da altura da abertura da porta x 0,2 mm/m
Exemplo: no caso de uma altura da abertura da porta de 2 m,
o desvio máximo deve ser de
d
máx
= 2 x 2 m x 0,2 mm/m = 0,8 mm. As marcas podem en-
contrar-se a uma altura máxima de 0,8 mm entre si.
Indicações de trabalho
Para marcar só deve ser utilizado o centro do ponto do
raio laser ou da linha de laser. O tamanho do ponto de la-
ser ou da largura da linha de laser se modificam com a dis-
tância.
Óculos para visualização de raio laser (acessório)
Os óculos de visualização de raio laser filtram a luz ambiente.
Com isto a luz vermelha do laser parece mais clara para os
olhos.
Não utilizar óculos de visualização de raio laser como
óculos de proteção. Óculos de visualização de raio laser
servem para reconhecer o raio laser com maior facilidade,
e portanto, não protegem contra radiação laser.
Não utilizar óculos de visualização de raio laser como
óculos de proteção, nem no trânsito rodoviário. Óculos
de visualização de raio laser não oferecem uma completa
proteção contra raios UV e reduzem a perceção de cores.
Trabalhar com o tripé (acessório)
(veja figura E)
Um tripé assegura uma base de medição estável e ajustável
em altura. Monte o instrumento de medição na plataforma ro-
tativa 12. Coloque a plataforma rotativa com o suporte de tri-
pé de 5/8" 9 na rosca do tripé 19 ou num tripé convencional.
Fixe a plataforma rotativa com o parafuso de fixação do tripé.
Trabalhar com a placa de medição (acessório)
(veja figuras F–G)
Com a placa de medição 18 é possível transferir a marcação
de laser para o chão ou a altura do laser para uma parede.
Com o campo nulo e com a escala é possível marcar o deslo-
camento em relação à altura desejada e transferir para um ou-
tro local. Desta forma não é mais necessário ajustar o instru-
mento de medição exatamente à altura a ser transferida.
A placa de medição 18 possui uma camada de reflexão, que
melhora a visibilidade do raio laser em maiores distâncias ou
a forte incidência de raios solares. A intensificação da clarida-
de só pode ser reconhecida, se olhar para a placa de medição,
paralelamente ao raio laser.
Exemplos de trabalhos (veja figuras B–E)
Nas páginas de gráficos encontram-se exemplos das diversas
aplicações do instrumento de medição.
2,5 m
2,5 m
2 m
d
OBJ_BUCH-2751-003.book Page 28 Monday, June 20, 2016 10:34 AM
