2 ИБП 450-550 кВА (2x225 - 2x275 кВА) 1027574
Руководство пользователя по установке Редакция E
1.1.2 Панель управления
Расположенная на передней дверце ИБП панель управления содержит ЖК-дисплей и кнопочные
выключатели, предназначенные для управления работой ИБП и отображения состояния
системы ИБП. Для получения дополнительной информации см. Гл. 17: “Инструкции по
эксплуатации ИБП”.

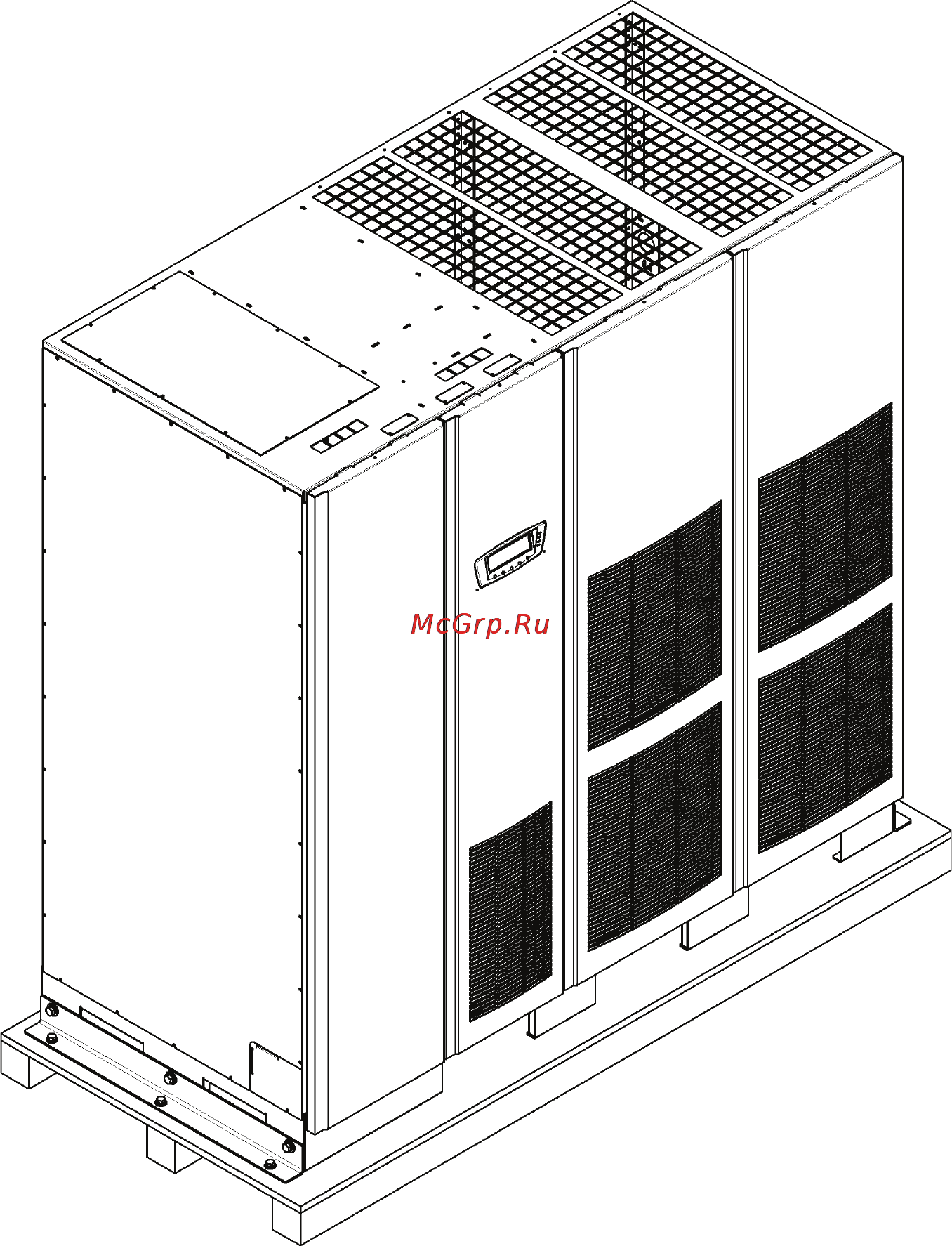

Рис. 1-1. Шкаф ИБП Eaton 9395-550 (2*275)
1.1.3 Интерфейс клиента
• Мониторинг сигнализации здания - для подключения контактов системы сигнализации
здания в ИБП может использоваться до пяти входов. В некоторых конфигурациях системы
количество входов может быть меньше. ИБП использует эти входы для мониторинга
сигнализации, помимо отслеживания состояния ИБП. Для получения дополнительной
информации см. Гл. 20: “Коммуникации”.
