6 Описание работы ИБП

6.1 Система ИБП

ИБП Eaton® 9395 представляет собой постоянно включенную, твердотельную,

бестрансформаторную (при 400 В переменного тока) и предназначенную для длительной работы

трехфазную систему, предоставляющей регулируемое бесперебойное питание переменным

током для выходов системы ИБП и критической нагрузки. Базовая система состоит из

выпрямителя, аккумуляторного преобразователя, инвертора, панели управления/мониторинга,

интегрированного коммуникационного сервера и логики процессора цифровой обработки

сигналов

(DSP).

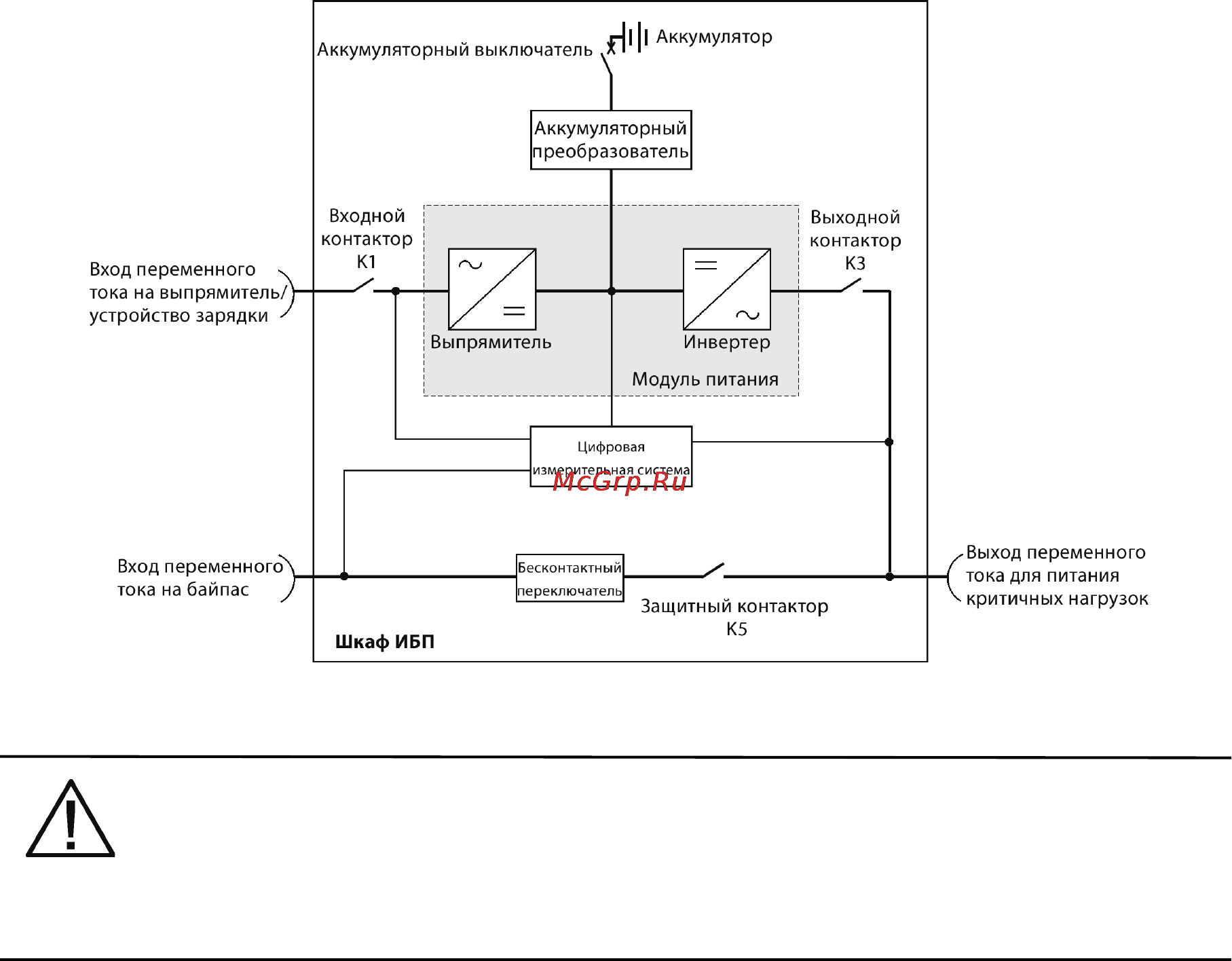

Рис. 6-1. Основные элементы системы ИБП

NOTE

Система ИБП в конфигурации c модулем входа/выхода (IOM) не оснащена входом

байпаса, статическим переключателем и защитным контактором (K5)

В случае прерывания или выхода энергоснабжения за пределы параметров, указанных в Гл. 22:

“Характеристики изделия”, ИБП использует резервное аккумуляторное питание для

поддержания питания критической нагрузки в течение заданного периода времени, либо до

восстановления энергоснабжения. В случае длительного отсутствия энергоснабжения ИБП

позволяет переключиться на альтернативную энергосистему (

такую как генератор) или

выключить критическую нагрузку правильным образом. Аварийный байпас состоит из

статического переключателя непрерывного режима работы и защитного контактора (K5).

Защитный контактор установлен последовательно со статическим переключателем. Для ручного

переключения на байпас используется статический переключатель. Статический переключатель

применяется при обоих типах переключения.

В системах ИБП в конфигурации с модулем входа

/выхода (IOM) цепи байпаса не

устанавливаются. Такая конфигурация в основном используется для параллельных систем с
